铁路施工作业专用夹持工装结构设计

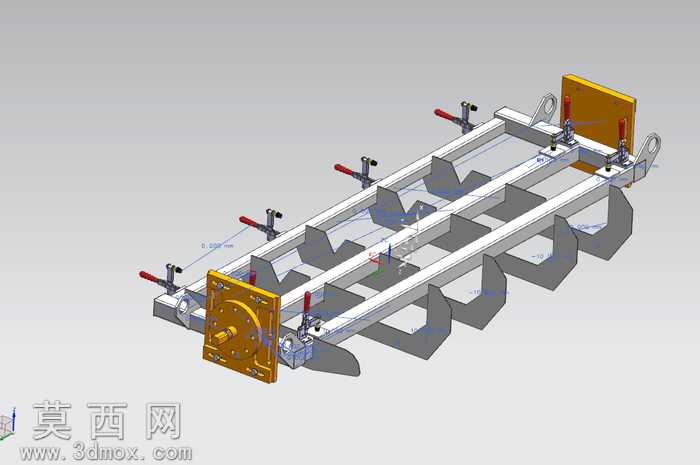

本作品为铁路施工作业场景设计的专用夹持工装，采用NX7.5三维软件完成全参数化建模，建模过程严格遵循机械设计公差规范，对每一处装配间隙、配合公差都做了参数化约束，确保模型可直接导入工程模块生成生产加工图纸。模型整体采用框架式主体结构，主体承载梁选用标准矩形截面型材搭建，通过焊接式连接形成稳定的双梁平行框架，框架上均匀排布多组V型定位支撑座，支撑座的型面角度经过反复校核，可稳定适配圆柱形铁路工件的外轮廓，避免工件放置时出现滑移、偏转问题。工装两端设置了快夹式锁紧机构，锁紧手柄采用杠杆式省力结构，操作时无需额外辅助工具即可完成快速压紧与松脱，端部的定位挡板做了加厚处理，挡板表面设计有防滑纹理与定位销孔，可对工件端部实现轴向定位，防止工件在工装转运或加工作业过程中出现轴向窜动。材质配置上，主体框架部分赋予了哑光金属钢材材质，还原了型材表面的轻微拉丝质感，端部锁紧组件与定位挡板赋予了黄铜色金属材质，区分不同功能部件的同时，清晰呈现装配层级关系，操作手柄部分赋予了防滑橡胶材质，还原实际工装的握持触感。渲染阶段采用了工作室均匀布光方案，通过主光源、辅助补光与环境反射光的搭配，清晰展现工装的结构细节与装配关系，所有运动部件都保留了合理的运动行程约束，可在软件中模拟夹紧、松脱的完整动作过程。设计思路围绕铁路现场作业的实际需求展开，整体结构兼顾承载强度与操作便捷性，框架两侧预留了吊装挂点，可配合起重设备完成整组工装连同工件的转运作业，多工位的排布设计可同时夹持多件工件，适配批量作业需求，所有易磨损的夹紧接触部位都设计为可更换结构，降低后期维护成本，整体结构无冗余设计，在保证结构刚性的前提下尽可能控制整体重量，方便现场作业时的移位与调整。
