港口轨道式门式起重装卸设备结构

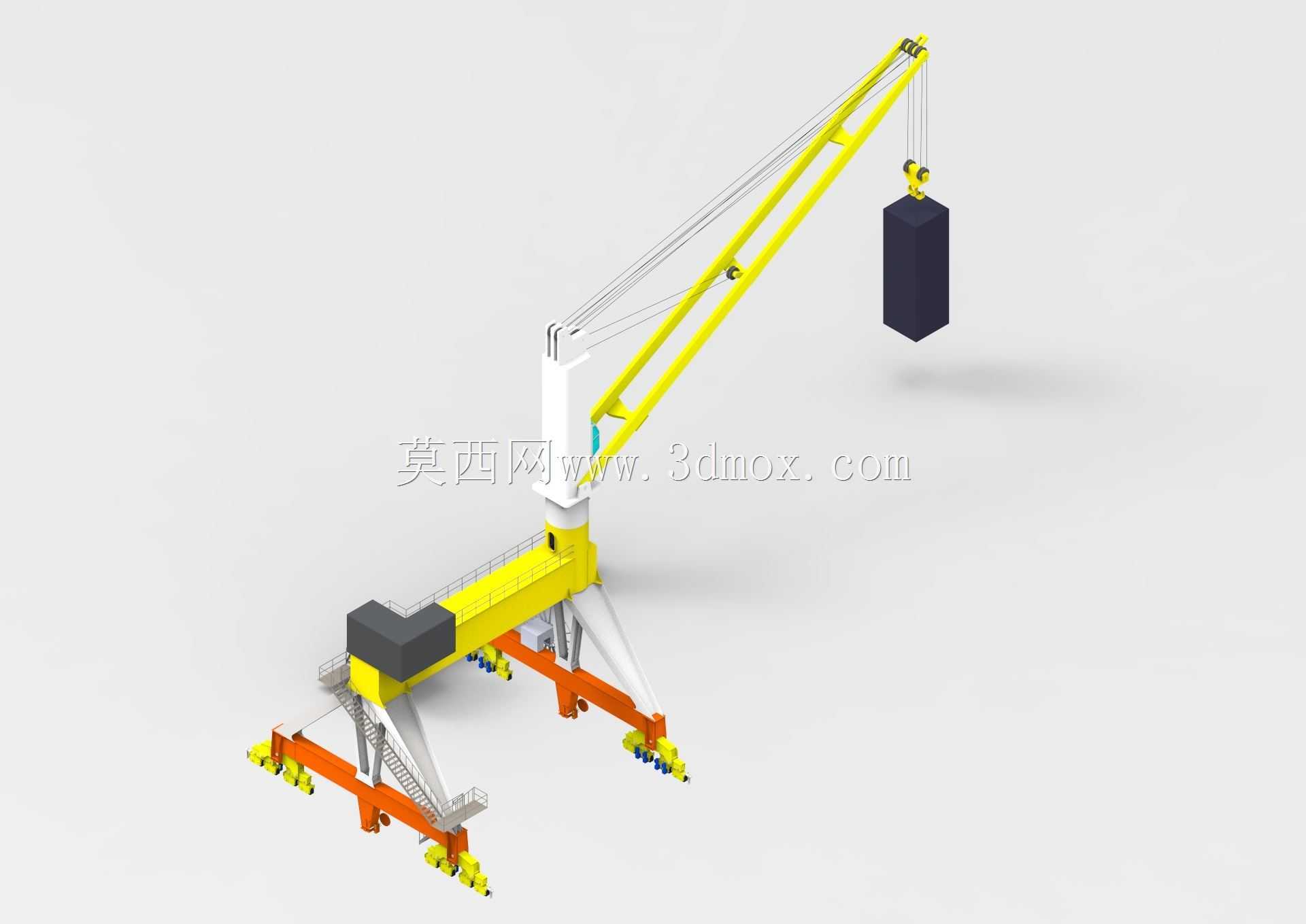

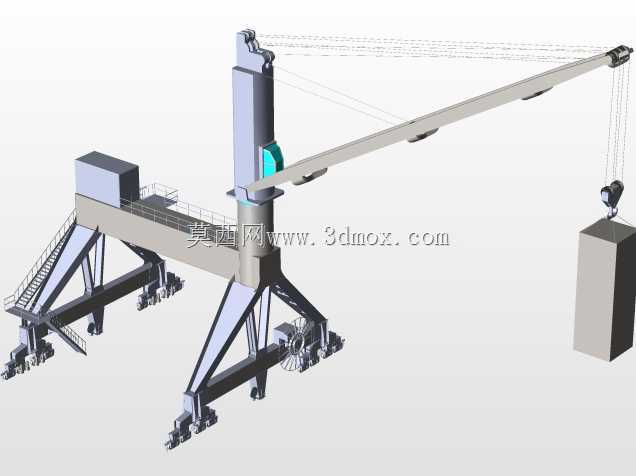

　　这类轨道式门式起重设备核心应用场景集中在沿海内河集装箱港区、散货中转堆场以及重型件杂货码头的装卸转运作业环节，区别于固定式岸桥，其走行机构可沿堆场预设的轨道纵向移动，配合臂架的变幅、回转动作，能够覆盖大面积作业区域，完成从船舶到堆场、堆场到转运车辆的重型货物垂直提升与水平移位作业，是港口散杂货与重型件货装卸体系里的核心作业装备。从实际作业用途来看，该设备主要承担单件重量数十吨级的重型货物装卸，包括重型预制构件、集装箱货组、大型工业设备部件的吊装转运，相比普通轮胎式起重机，其轨道走行的定位精度更高，额定起重量冗余更大，适合固定堆场区域内的常态化重载作业，作业过程中可通过臂架俯仰调整作业半径，配合起升机构的吊钩升降，实现不同距离、不同高度位置的货物取放，部分同类型设备还可配置不同吊具适配散货抓斗、集装箱吊具、重型吊钩等不同作业属具，覆盖多品类货物的装卸需求。从产品功能特性来看，该设备的结构分为下部走行支腿、中部回转平台、上部臂架系统以及起升卷扬机构几个核心部分，下部支腿采用大跨度门架结构，两侧支腿下方配置多组轨道走行轮组，轮组与轨道的配合间隙经过严格设计，既保证走行过程的顺畅性，也能抵消吊装作业时产生的横向倾覆力矩，支腿之间预留足够的通行空间，可满足堆场转运车辆在门架下方的通行需求；中部回转平台集成了动力单元、操作控制室以及变幅驱动机构，可实现上部臂架360度范围的回转作业，平台与下部门架之间采用回转支承连接，

　　支承的承载能力按照最大额定起重量乘以最大作业半径的倾覆力矩进行选型，保证重载回转过程的结构稳定性；上部臂架采用桁架式箱型混合结构，主臂为变截面箱型梁，保证臂架的抗弯抗扭刚度，拉索采用高强度钢索配合张紧调节机构，分担臂架承受的弯矩，降低臂架自身重量，提升有效起升载荷占比；起升机构配置独立的卷扬滚筒，钢丝绳通过臂架头部的滑轮组连接吊钩，滑轮组的倍率根据额定起重量配置，重载作业时采用大倍率降低单绳拉力，轻载快速作业时可切换小倍率提升起升速度。从设计思路层面来看，该设备的建模过程优先从作业边界约束倒推结构参数，首先确定堆场轨道的轨距参数，以此确定下部支腿的跨度尺寸，支腿的高度按照堆场最高堆货高度加上转运车辆的通行高度预留安全余量，

　　避免作业过程中臂架或起升货物与堆场设施、通行车辆发生干涉；臂架的长度按照最大作业半径需求确定，臂架的最小仰角与最大仰角根据作业范围的近端、远端边界设置，臂架变幅机构的行程与臂架角度变化范围完全匹配，避免出现超行程结构干涉；走行轮组的轮压按照设备自重加最大额定起重量的总载荷分配到每个走行轮上，校核轨道的承载能力是否匹配，同时在轮组位置配置导向轮，防止走行过程中出现脱轨风险；结构件的连接位置全部采用法兰配合高强度螺栓连接，建模过程中预留螺栓安装的操作空间，方便现场安装与后期维护拆卸，所有走行、回转、变幅、起升的驱动机构都预留检修通道与操作空间，日常维保人员可直接到达机构位置开展检查保养作业。从外形尺寸与安装边界来看，

　　该类设备的整体高度根据臂架最大仰角时的最高点确定，安装时需要确认堆场上方无高压线缆、高架管线等障碍物，作业半径覆盖范围内无固定建筑结构突出；设备的总宽度与下部支腿的外侧宽度一致，轨道安装时需要保证两条轨道的平行度公差在允许范围内，轨道基础的承载能力满足最大轮压要求，避免长期重载作业出现基础沉降导致轨道变形；臂架水平放置时的总长度为设备最大纵向尺寸，设备转场或者安装时需要预留足够的组装场地，臂架组装过程中需要按照分段拼接的顺序设置临时支撑，保证拼接过程的结构稳定性；吊钩的最低起升位置按照堆场地面以下的作业需求预留钢丝绳长度，最高起升位置则设置限位装置，防止吊钩过卷冲顶损坏臂架头部结构。建模过程中对所有运动部件的运动行程都做了干涉检查，包括臂架变幅过程中与平台、支腿的间隙，回转过程中臂架与下部结构的间隙，走行过程中轮组与轨道挡块的接触位置，确保所有运动动作都在安全行程范围内，不会出现结构碰撞问题；结构件的板材厚度、型材规格都按照重载作业的载荷工况做了刚度强度校核，保证长期重载作业下结构变形量在允许范围内，不会因为结构变形导致卡滞、开裂等问题。
