汽车通风盘式制动卡钳刹车结构设计

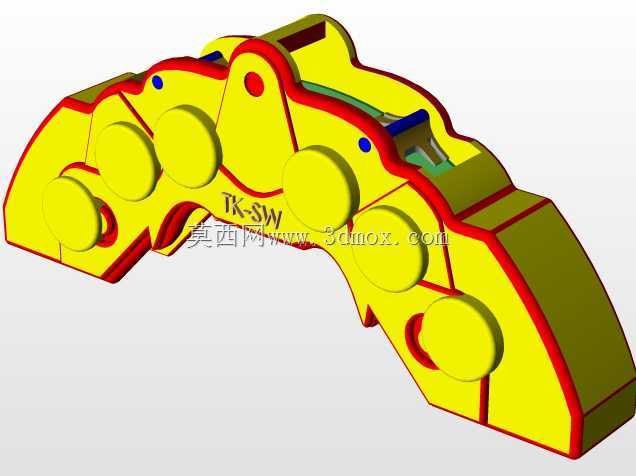

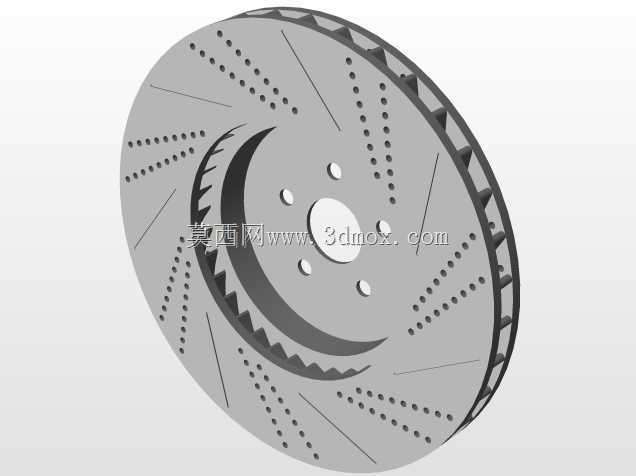

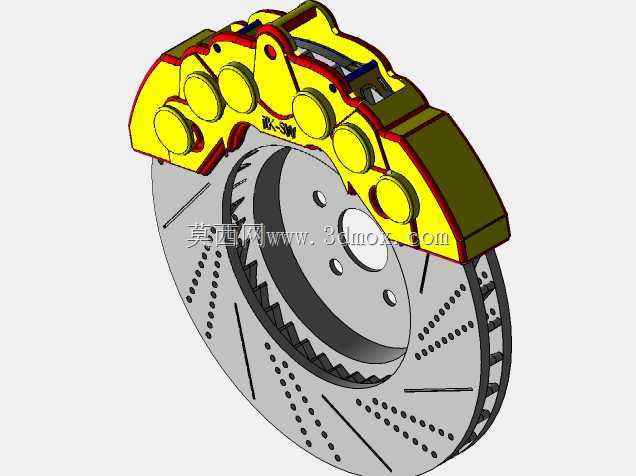

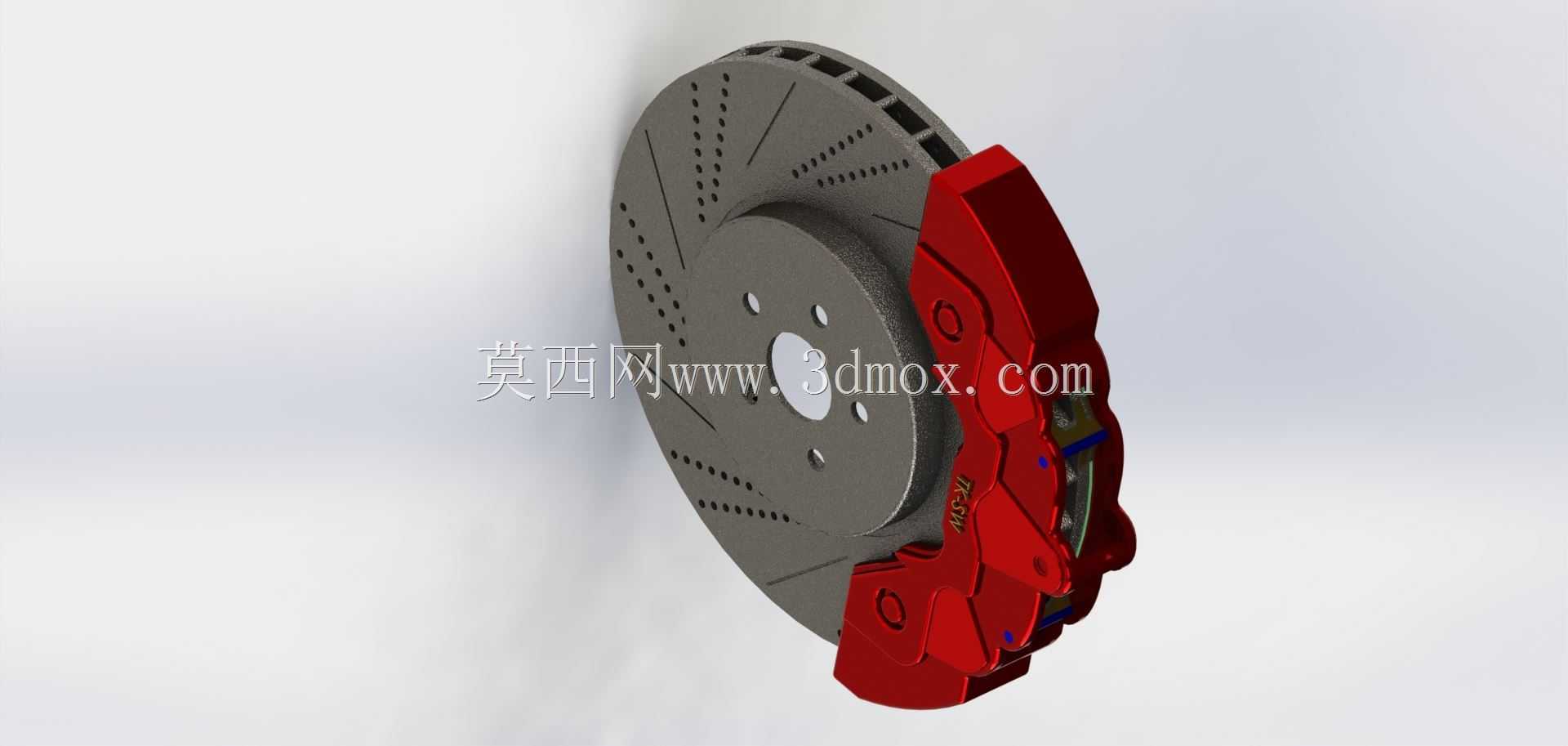

　　这套盘式制动结构的设计，首先要匹配乘用车前轮的安装边界，制动盘采用通风式结构，内部设置径向导流风道，盘面加工有斜向划线与点状散热凹坑，在车辆持续制动工况下，空气可顺着风道快速带走摩擦产生的热量，避免制动盘因高温出现热衰退，降低摩擦系数衰减幅度，保障连续制动时的效能稳定性。制动卡钳采用浮动式结构设计，卡钳本体为一体式铸造成型后做轻量化切削处理，内侧布置活塞组件，制动时液压推动活塞带动内侧摩擦片压向制动盘，同时卡钳本体沿导向销浮动，拉动外侧摩擦片同步夹紧制动盘，两侧摩擦片受力均匀，不会出现偏磨现象，能有效延长摩擦片的更换周期。

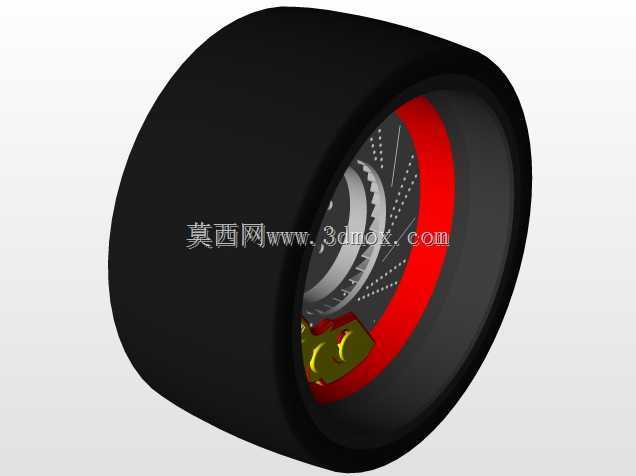

　　从实际装车场景来看，这套制动结构适配紧凑型家用乘用车的前桥安装位，制动盘中心的定位凸台与轮毂轴承的安装止口配合，盘体上的四个螺栓孔与轮毂轴头的固定螺栓位置完全对应，安装时无需额外改动轮毂的原有结构，卡钳的安装支架通过螺栓固定在转向节的预设安装座上，导向销表面做了镀硬铬处理，配合防尘橡胶套，能阻挡泥水、沙尘进入滑动副，避免卡钳出现回位不良、拖滞刹车的问题。摩擦片的背板上设置有消音减震片，能抑制制动时摩擦片与卡钳之间的高频振动，减少制动异响的产生，摩擦材料采用半金属配方，兼顾常温与高温下的摩擦系数稳定性，同时对制动盘的磨损量控制在合理区间。

　　设计过程中需要重点考虑制动盘的热变形量，通风道的截面形状经过优化，在保证盘体结构强度的前提下，尽可能提升通风散热效率，盘面的划线不仅能划破制动时摩擦片与盘之间形成的水膜，在雨天行驶时快速恢复制动效能，还能及时刮除摩擦片表面磨下的碎屑，避免碎屑在摩擦面之间形成磨粒磨损，拉伤制动盘工作面。卡钳的活塞密封圈采用矩形截面设计，除了密封制动液之外，还能在制动解除时依靠密封圈的弹性变形带动活塞回位，保证摩擦片与制动盘之间保留合理的间隙，减少行驶过程中的不必要摩擦，降低行车阻力。

　　安装边界方面，制动盘的总厚度、通风道的壁厚都经过强度校核，在承受最大制动力矩时不会出现盘体开裂的情况，卡钳的轮廓尺寸避开了转向节、轮毂防尘盖、悬架下摆臂等周边部件的运动包络，车轮转向到最大角度时，卡钳与轮辋内壁之间保留足够的安全间隙，不会出现运动干涉。制动盘的摩擦面平面度、端面跳动量都有严格的公差要求，避免装车后出现制动踏板抖动、方向盘抖动的问题，卡钳的放气螺钉设置在卡钳腔体的最高位置，方便更换制动液时排出管路内的空气，保证制动踏板的脚感坚实，不会出现绵软无力的情况。

　　日常使用场景中，这套制动结构能覆盖城市道路频繁启停、山路长下坡持续制动、高速行驶紧急制动等多种工况，浮动卡钳的结构相比固定式多活塞卡钳结构更简单，后期维护成本更低，更换摩擦片时无需完全拆解卡钳本体，只需拆下导向销即可取出旧片更换新片，操作便捷。制动盘的划线与凹坑设计也能在一定程度上提升摩擦片与盘之间的摩擦力，缩短紧急制动时的制动距离，提升行车安全性，卡钳表面做了红色防腐涂装，除了防锈之外也具备一定的装饰效果，满足部分用户对车辆外观的个性化需求。
