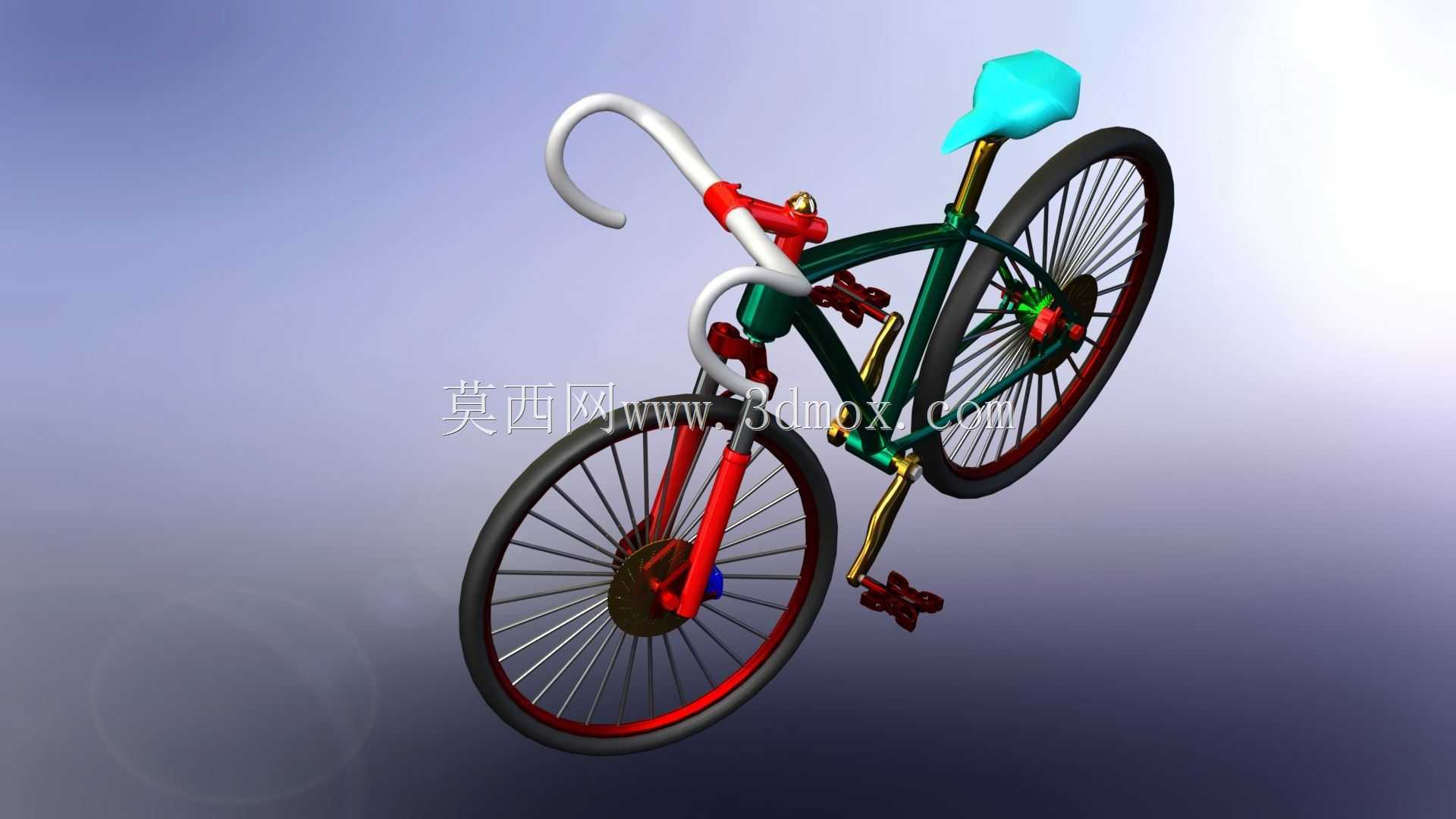

弯把竞速自行车结构三维设计

　　日常做结构设计时，两轮代步载具的建模最考验对人机工程与运动机构的平衡把控，这款弯把构型的竞速取向自行车，在建模阶段就需要先捋清实际使用场景的核心需求——面向铺装路面的中高速骑行，既要保证传动效率的直接传递，也要兼顾长距离骑行时的姿态适配，不能只盯着外观曲面做花架子。

　　先从安装边界说起，整车的轮径选用常规公路车规格，轮组外缘到车架五通位置的垂直距离控制在适配700C轮组的标准区间，前后轮的安装开档尺寸符合主流快拆花鼓的装配公差，前叉的舵管直径与碗组规格匹配常规量产车头部件的通用尺寸，不需要额外做非标定制件就能完成整机组装，这一点在做结构设计时特意做了适配，避免后续出工程图时出现装配干涉。车架的上管长度、立管角度都参考了成年男性的平均腿长与臂展数据，车把的下沉量控制在合理范围，既保证竞速时的低风阻俯身姿态，也不会让骑行者的腰背部承受过度的弯折压力，座垫的安装导轨预留了前后20mm的调节行程，能适配不同身高比例的使用者调整骑姿。

　　传动部分的设计完全围绕动力传递效率展开，牙盘与飞轮的齿比搭配偏向高速巡航取向，曲柄长度选用170mm的通用规格，脚踏的安装螺纹采用标准公制规格，和市面在售的各类锁踏、平踏都能兼容。曲柄与中轴的配合位置做了公差预留，保证转动时没有旷量，链条的走线路径从牙盘到飞轮全程做了顺滑过渡，没有出现锐角弯折的情况，能最大限度降低传动过程中的动力损耗。刹车系统的安装位在前叉与后上叉位置预留了标准夹器安装孔，走线孔位在车架管材成型时就做了内嵌处理，既不会破坏车架的整体外观流线，也能避免刹车线管外露带来的风阻增加与剐蹭风险。

　　外形设计上，车架管材采用了异型管构型，上管与下管的截面做了椭圆化处理，在保证管材结构强度的前提下降低迎风面积，前叉的腿型做了向后的偏移量设计，能过滤一部分铺装路面的细小震动，提升骑行时的握持舒适度。弯把的弯曲弧度参考了人体工学握持角度，下把位的握持位置能让骑行者在高速冲刺时获得更稳定的操控性，上把位的平直段适合日常巡航时放松握持，车把与把立的连接采用标准口径，方便使用者根据自身需求更换不同宽度、弯型的车把部件。

　　实际应用场景中，这类构型的自行车除了日常通勤代步，也能满足业余骑行爱好者的公路训练、短途竞速赛事需求，整车的结构重量控制在合理区间，没有多余的冗余结构，每个部件的安装位置都经过运动干涉校验：车轮转动时不会蹭到车架叉腿，转向打到最大角度时车把不会碰到车架上管，脚踏转到最低位置时不会在常规压弯角度下蹭到地面，这些细节都是在三维建模阶段通过运动仿真反复校验过的，避免实际装配后出现功能性问题。

　　建模过程中，轮组的辐条排布采用了交叉编法的结构还原，每根辐条的张力方向、条帽的安装位置都做了对应建模，不是简单的贴图替代，能直观看到轮组的受力传递路径；车座的曲面做了贴合人体坐骨的弧度设计，表层的缓冲层厚度也做了示意，能清晰区分座弓、座底与缓冲层的不同结构。整车的所有连接部位都还原了实际的紧固件结构，不是简单的布尔合并，不管是用来做结构教学演示，还是作为新品设计的基础构型做改型调整，都能直接提取对应的部件结构做参数修改，不需要重新拆解模型。

　　做这类载具建模最容易忽略的就是各部件的运动边界，比如转向时前轮与车架、脚踏的间隙，后轮转动时与飞轮、后下叉的间隙，还有避震（如果有的话）行程内的干涉问题，这款模型在搭建时就把所有运动副都做了约束设置，拖动对应部件就能模拟实际的转向、轮组转动、曲柄传动的动作，能直观验证结构设计的合理性，不会出现静态看着没问题，一动就撞件的低级错误。对于刚接触交通工具结构设计的从业者来说，这类模型也能用来学习两轮载具的人机工程参数设定、传动系统的布局逻辑、管材构型的强度与风阻平衡思路，比单纯看平面图纸要直观很多。
