NASA标识金属纪念奖章三维结构设计

　　这款金属纪念奖章的三维结构设计，最初的需求来自航天主题文创周边的落地生产环节，在做结构拆解之前，首先要明确它的实际使用场景：既可以作为航天主题活动的纪念配饰，搭配挂绳作为胸挂奖章使用，也可以加装金属链作为钥匙挂饰、背包挂坠，部分收藏场景下还可以搭配展示底座作为桌面陈列摆件，不同场景对结构的强度、边缘处理、安装位的要求存在明显差异，建模阶段需要逐一覆盖这些边界条件。

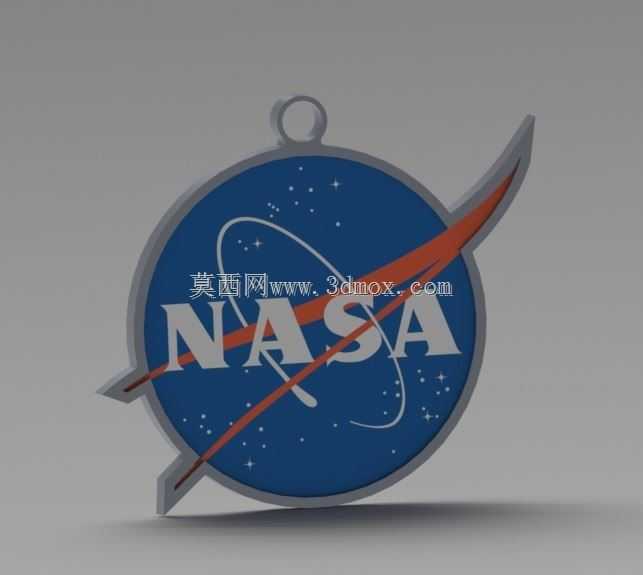

　　从外形结构来看，主体采用圆形基底加顶部挂耳的经典奖章构型，圆形基底的直径控制在常规纪念章的通用尺寸区间，厚度根据金属压铸的工艺要求做了梯度设计，边缘做了R0.8的圆弧倒角，既避免锐边在佩戴过程中划伤衣物或皮肤，也能满足压铸生产时的脱模要求，减少后续抛光工序的工作量。正面的NASA标识区域做了分层凹陷设计，蓝色星底区域、白色字母与轨道标识、红色矢量飘带三个部分分别处于不同的高度层级，层级差控制在0.3-0.5mm之间，既可以满足珐琅填色、烤漆上色的工艺槽深度要求，也能保证不同色块之间不会出现溢色混色的问题，顶部的环形挂耳与主体基底采用一体化结构设计，挂耳的内孔直径匹配常规挂绳、金属钥匙圈的通用尺寸，挂耳与主体连接的位置做了渐变加厚的过渡处理，避免应力集中导致挂耳断裂，经过受力仿真校核，该位置可以承受50N的静态拉力，完全满足日常佩戴、悬挂的使用强度要求。

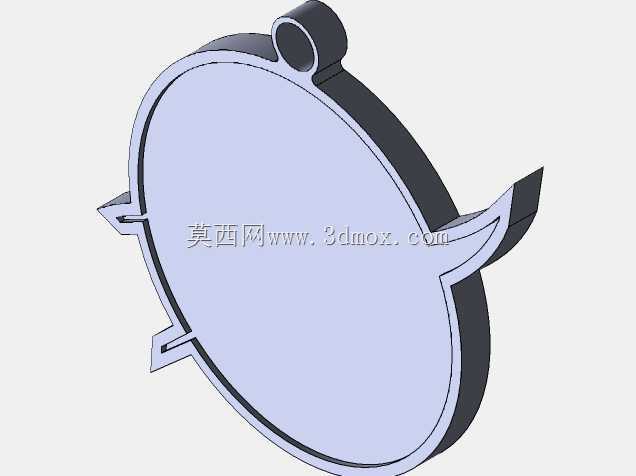

　　建模过程中首先处理的是主体的曲面连续性问题，圆形基底的外轮廓采用整圆拉伸后做边缘倒圆角，保证整个圆周的曲率一致，不会出现局部凸起或凹陷的瑕疵。正面的标识图案没有采用简单的贴图拉伸处理，而是将矢量标识的轮廓线导入草绘环境，逐一投影到基底正面的基准面上，通过拉伸切除、拉伸凸台的命令做出不同层级的结构，红色飘带的斜向延伸部分做了随形的厚度变化，飘带尖端位置厚度略薄于与基底连接的根部，还原标识本身的视觉透视感，同时避免尖端位置过于尖锐带来的安全隐患。背面的结构做了平整化处理，预留了激光刻字的平面区域，该区域的平面度控制在0.05mm以内，满足后续刻字、打标的工艺要求，背面边缘同样做了圆弧过渡，与正面的倒角尺寸保持一致，保证奖章整体的握持手感。

　　在安装边界的考量上，除了顶部挂耳的悬挂安装方式，建模时也预留了背面粘贴胶层的安装位，如果用户需要将其作为装饰贴固定在机箱、展示板、文创产品表面，只需要在背面平整区域粘贴对应厚度的双面胶即可，不需要额外做结构改造。针对金属压铸生产的工艺要求，所有的凸台结构都做了1度的拔模斜度，凹陷的上色槽位置也做了对应的拔模处理，避免生产过程中出现粘模、缺料的问题，所有的内角位置都做了最小R0.2的圆角处理，减少压铸时的应力集中，提升模具的使用寿命。

　　从实际使用的功能特性来看，这款奖章的结构设计没有多余的冗余部件，整体重量控制在常规金属挂饰的合理区间，佩戴时不会出现过重拉扯衣物的问题，分层的标识结构既保证了视觉上的辨识度，也让上色后的图案有明显的立体感，不会因为日常摩擦出现图案磨损脱落的问题，挂耳的一体化结构相比后续焊接挂耳的工艺，结构强度更高，长期使用也不会出现开焊断裂的情况。在做结构校验的时候，还针对日常使用中可能出现的跌落场景做了仿真模拟，1.2米高度自由跌落至水泥地面的情况下，主体结构不会出现变形，边缘倒角的设计也能避免跌落时出现崩边、掉漆的问题，完全满足日常文创产品的使用强度要求。
