带称重检测工位的小型皮带输送装置

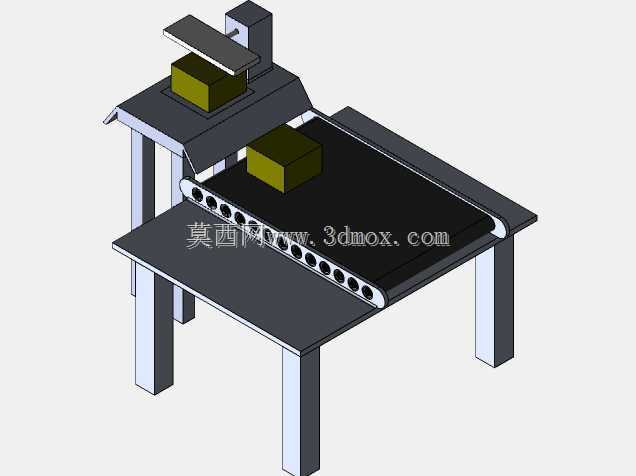

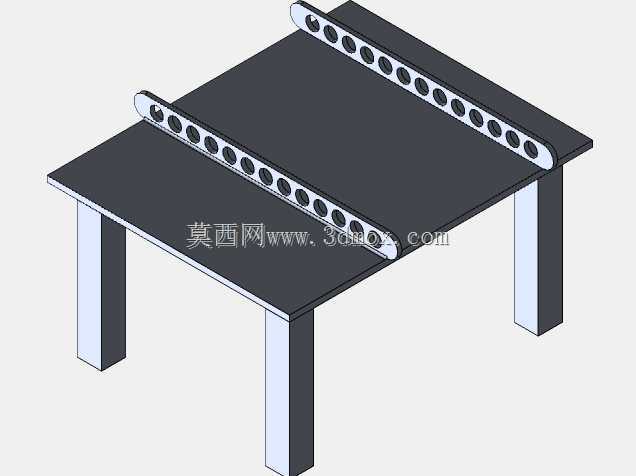

　　这套小型输送装置主要面向小规格工件的工序间流转与在线称重检测场景，常见于3C电子零部件加工、小型五金件分拣、食品小包装产线的末端检测工位，用来衔接前后工序的物料传递，同时完成工件的重量核验，替代人工搬运与称重的重复操作，降低小批量产线的人工操作强度。从结构组成来看，装置主体采用平皮带作为输送载体，机架采用方管焊接式支撑结构，四条立式支腿直接落地安装，支腿底部预留安装孔位，可配合膨胀螺栓与地面固定，也可加装可调脚杯适配不平整的安装地面，整体安装边界控制在小型工作台适配范围内，不需要占用大面积产线空间，可直接嵌入现有小型流水线的空位完成对接。

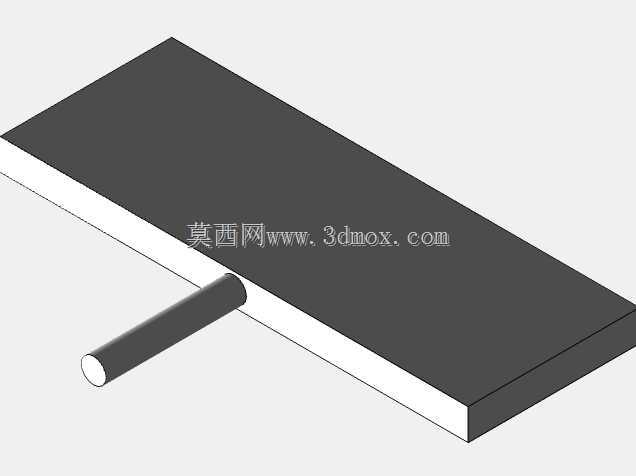

　　设计过程中优先考虑了工位操作的便捷性，输送线的进料端与出料端高度匹配常规小型加工设备的出料高度，皮带运行速度可根据前端工序的节拍调整，适配每分钟0.1到0.5米的低速输送需求，避免工件在输送过程中出现滑移、掉落的问题。在输送线的中段上方集成了压持定位结构，当工件输送到称重工位时，上方的压块下行将工件稳定压在称重传感器的检测面上，避免皮带运行的振动干扰称重数据的准确性，检测完成后压块自动抬升，皮带继续运行将工件输送到下一工位。整套装置的称重模块直接集成在输送机架内部，不需要额外搭建独立的称重工作台，减少了工位间的物料转运环节，工件从进入输送带到完成称重输出的整个流程不需要人工干预。

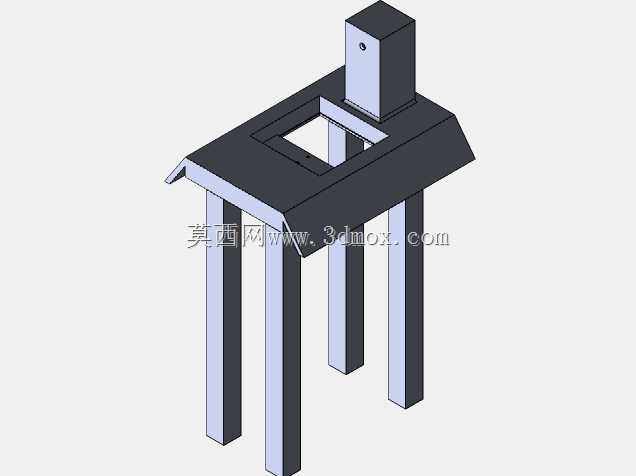

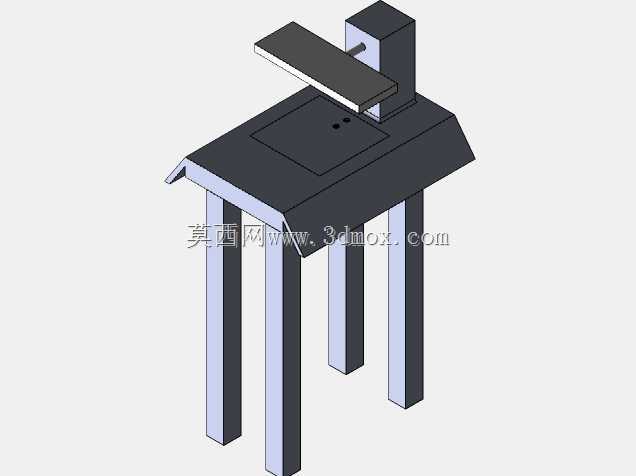

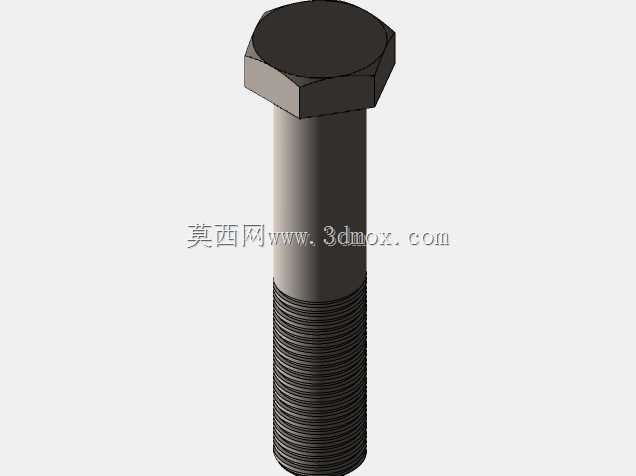

　　结构细节上，皮带的驱动端采用从动辊与主动辊配合的张紧结构，辊筒两端采用带座轴承固定在机架侧板上，张紧调节螺栓设置在主动辊的两端侧板位置，可通过调整螺栓位置改变辊筒间距，实现皮带松紧度的快速调节，日常维护时不需要拆解整体机架即可完成皮带更换与张紧操作。支撑机架的上层台面除了输送段的镂空区域，两侧预留了拓展安装平面，可根据实际产线需求加装扫码枪、光电检测开关、不合格品推料机构等附属配件，不需要额外焊接支架。上方的检测工位支架采用立式立柱与横向悬臂的组合结构，悬臂的高度可通过立柱上的调节槽调整，适配不同高度的工件检测需求，压持机构的驱动件可根据现场气源条件选配气缸或者电动推杆，安装接口尺寸做了通用化设计，两种驱动件都可直接适配安装。

　　从安装适配性来看，整套装置的外形尺寸控制在长度1200mm、宽度600mm、高度850mm的常规小型工位设备范围内，支腿的安装孔位间距为1000mm*500mm，现场安装时只需要预留对应大小的平整地面即可完成固定，不需要做特殊的地基处理。设备的走线全部隐藏在机架方管的内部空腔中，外部没有明露的线缆，避免产线作业过程中线缆被工件剐蹭造成损坏，同时也方便日常的台面清洁作业。称重传感器的安装位置做了减震处理，传感器与机架连接的位置加装了橡胶减震垫，过滤皮带运行、车间其他设备振动带来的检测干扰，保证称重数据的稳定性，对于重量偏差在±1g范围内的小型工件也能实现稳定检测。

　　在实际使用场景中，这套装置既可以作为独立的小型称重输送单元单独使用，也可以多台拼接组成更长的输送线，在不同工位分别完成不同参数的检测作业，比如在前端加装尺寸检测模块、后端加装分拣执行机构，就可以组成一套完整的小型工件检测分拣线。设计时充分考虑了小型加工厂的设备适配需求，所有结构件都采用常规标准型材与通用标准件加工，没有特殊定制的异形零件，后期维护更换配件时不需要单独开模定制，可直接采购标准件完成替换，降低设备的后期维护成本。皮带表面采用哑光防滑的PVC材质，既可以保证工件输送过程中不打滑，也不会对工件表面造成刮擦损伤，适配表面要求较高的电子零部件、包装成品的输送需求。
