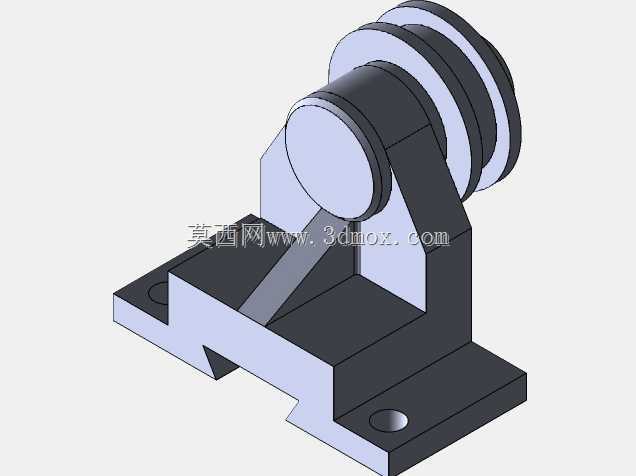

带加强筋双槽立式滑轮支撑座结构

　　该滑轮支撑结构主要应用于各类需要绳索、线缆、柔性传动件导向与承重的工业场景，在小型起重设备、生产线物料输送导向、自动化设备排线机构、仓储牵引装置中都能见到同类结构的应用，核心作用是为转动的滑轮提供稳定的安装基准，同时承担传动过程中传递来的径向载荷与部分侧向载荷，避免滑轮运行过程中出现偏摆、窜动，保证柔性传动件的运行轨迹始终处于设计范围内，减少绳索磨损与传动卡滞问题。

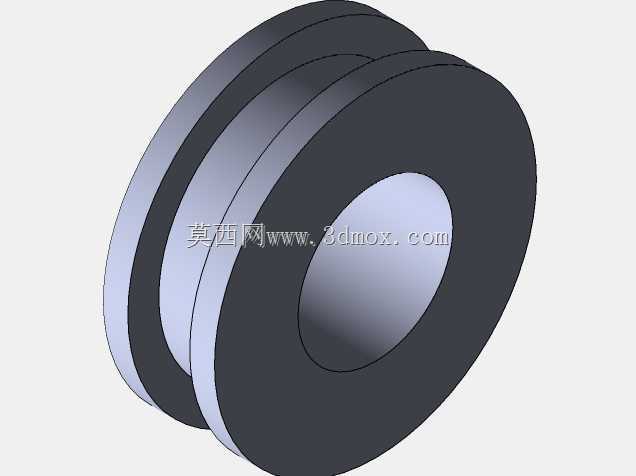

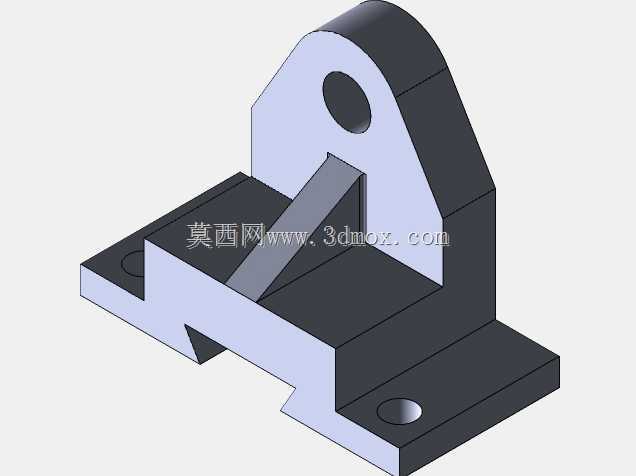

　　从结构功能来看，该支撑座采用立式L型弯折底座设计，底座上开设两个对称的安装沉孔，可通过螺栓直接固定在设备安装基面或者型材架体上，底座与竖直支撑板之间设置了三角形加强筋，这一设计能够在不额外增加整体板材厚度的前提下，大幅提升支座的抗弯折能力，应对滑轮受载时对竖直板产生的倾覆力矩，避免长期受载后支撑板出现变形歪斜。上部的滑轮安装位采用双侧支撑耳板结构，相比单侧悬臂的滑轮安装结构，双侧支撑的轴承受力更均匀，转轴的挠度变形更小，能够适配更高载荷的传动场景，本次结构配置的是双槽滑轮，可同时容纳两根独立的绳索或者线缆运行，能够满足双路传动或者需要绳索反向导向的布局需求，滑轮与支撑耳板之间预留了合理的转动间隙，既不会因为间隙过大导致滑轮窜动，也不会因为间隙过小出现转动卡涩，在实际加工装配时，该间隙可通过两侧的轴套或者挡圈进行微调，适配不同加工精度的零件装配需求。

　　在设计思路上，该结构优先考虑了安装便捷性与受力合理性，整体采用等强度设计逻辑，底座的厚度、支撑板的高度、加强筋的尺寸、耳板的厚度都围绕滑轮的额定载荷进行匹配，没有多余的冗余结构，在保证结构强度的前提下尽可能控制整体重量与材料消耗。安装边界方面，底座的两个安装孔中心距与安装基面的贴合面尺寸经过匹配设计，能够适配多数小型设备的安装预留位，不需要额外制作转接板即可完成安装；整体高度方向的尺寸控制在紧凑范围内，不会过多占用设备上部的安装空间，滑轮的外圆直径与槽型尺寸适配常规直径的纤维绳索、钢丝绳或者传动皮带，双槽的间距设计避免了两根绳索运行过程中出现相互摩擦干涉的问题。

　　实际应用中，该类支撑座的受力点主要集中在转轴与耳板的配合位置、底座安装孔位置以及加强筋与板件的连接位置，建模过程中对这几个位置的圆角过渡做了针对性处理，减少应力集中问题，避免长期交变载荷下出现结构开裂。滑轮部分的转动配合采用光滑圆柱面配合设计，可根据实际使用需求加装铜套或者滚动轴承，低速轻载场景下直接采用轴孔配合即可满足使用要求，高速重载场景下可在耳板位置预留轴承安装位，加装标准轴承提升转动顺滑度，降低运行噪音与磨损速度。底座的沉孔设计能够让螺栓安装后头部不突出底座平面，保证底座与安装基面完全贴合，避免安装后出现支座歪斜的问题，同时沉孔的深度适配常规内六角螺栓的头部尺寸，不需要额外定制特殊长度的紧固件即可完成装配。
