带滤盒电晕式呼吸防护面罩结构设计

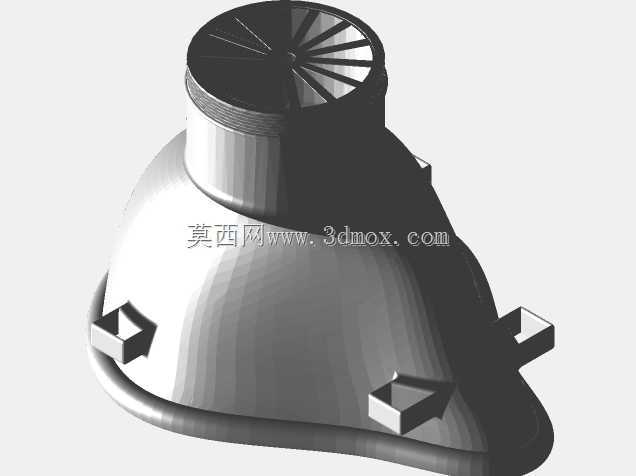

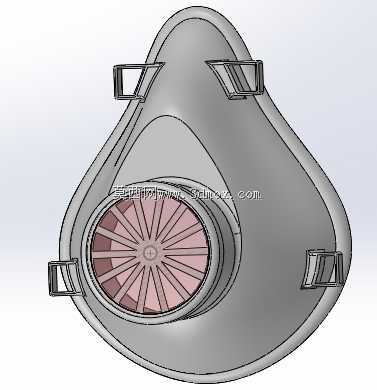

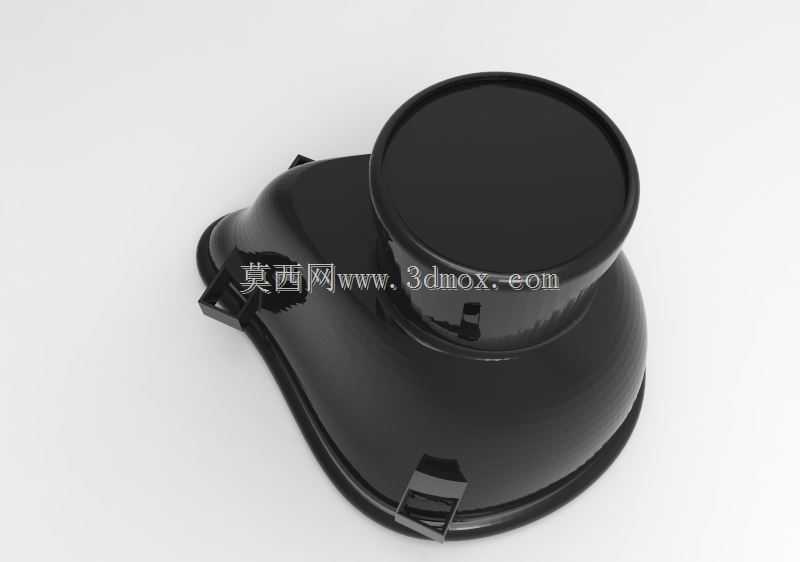

　　这款电晕式呼吸防护面罩的结构设计，核心围绕高风险呼吸防护场景的实际使用需求展开，在工业涂装、粉尘作业、病原防护、化工应急处置等场景中，这类面罩是作业人员呼吸道防护的核心装备，区别于普通一次性平面口罩，其结构设计需要兼顾密封性能、呼吸阻力、佩戴舒适度与长期使用的结构可靠性。从结构布局来看，面罩主体采用贴合人体面部轮廓的曲面造型，建模阶段参考了亚洲成年人面部三维尺寸数据库，在鼻梁、颧骨、下颌位置做了针对性的曲面过渡，保证佩戴时面罩边缘与面部皮肤的贴合压力均匀分布，避免局部压力过大造成的压痕，同时杜绝缝隙导致的未过滤空气泄漏。面罩正面设置的圆形滤盒安装接口采用卡扣式结构，接口处设计了环形密封槽，可匹配对应规格的过滤元件，

　　滤盒表面的放射状格栅结构一方面为过滤材料提供支撑，避免呼吸过程中过滤材料因负压变形贴附影响通气面积，另一方面可阻挡大颗粒飞溅物直接冲击过滤材料，延长滤材使用寿命。面罩四周设置的四个挂点采用一体化内嵌结构，每个挂点都做了圆角过渡与加厚处理，用于连接弹性头带，挂点的位置经过受力优化，佩戴时头带的拉力可均匀分布在面罩四周，保证面罩在头部活动、说话、低头作业时不会出现移位，同时降低头带对耳部、后脑的压迫感。从设计思路上，这款面罩在建模阶段优先考虑了注塑成型的工艺可行性，主体壁厚控制在均匀的2mm区间，避免壁厚差异导致的注塑缩痕、变形问题，所有棱角位置都做了R1以上的圆角处理，既提升佩戴时的触感舒适度，也能减少应力集中，

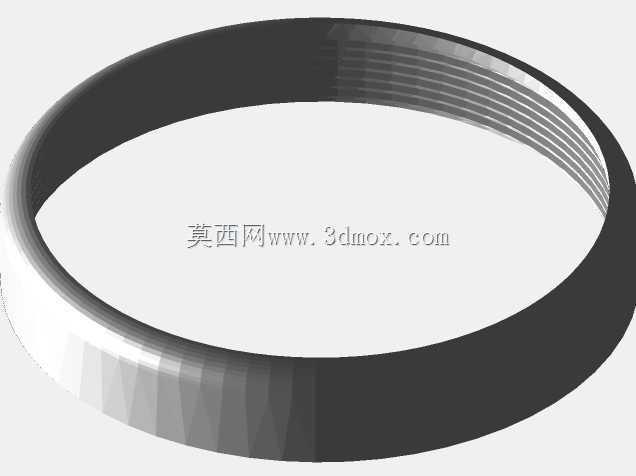

　　提升面罩整体的抗冲击性能，避免意外跌落、挤压时出现开裂。滤盒与面罩主体的连接结构设计了定位止口，安装时可快速对位，旋转到位后有明显的卡扣反馈，无需额外工具即可完成滤盒的更换，适配日常作业中快速更换滤材的需求。在安装边界与尺寸控制上，面罩主体的横向最大宽度控制在130mm左右，纵向高度控制在150mm左右，滤盒突出面罩正面的距离控制在45mm以内，这个尺寸范围既保证了滤盒有足够的过滤材料装填空间，也避免面罩过于突出影响作业视线，或是在狭窄空间作业时出现磕碰。面罩内侧的轮廓预留了足够的呼吸腔空间，避免吸气时面罩贴附口鼻造成呼吸不畅，同时鼻梁位置的曲面可适配常见的鼻梁压条安装，进一步提升与不同鼻梁高度人群的贴合度。从功能特性来看，

　　这款面罩的结构设计兼顾了正压与负压防护的适配性，密封结构可满足KN95以上级别的防护要求，挂点的承重设计可承受15N以上的拉力，满足长期佩戴下头带拉扯的强度需求，滤盒格栅的通气面积经过计算，在保证支撑强度的前提下，尽可能提升开孔率，降低呼吸阻力，减少作业人员长时间佩戴的呼吸负荷。在实际使用场景中，这类面罩可根据需求装填不同类型的过滤材料，适配粉尘防护、有机蒸气防护、酸性气体防护等不同作业环境，主体结构采用可重复使用的设计思路，日常使用后可进行擦拭消毒，仅需定期更换滤盒与头带即可，相比一次性防护用品具备更低的长期使用成本。建模过程中对所有配合面都做了公差匹配设计，滤盒接口的配合公差控制在0.2mm以内，保证安装后既不会出现过紧难以拆卸的问题，也不会因间隙过大导致密封失效，面罩边缘的密封边设计了1.5mm宽的贴合面，可搭配海绵密封垫进一步提升与面部的贴合效果，适配不同脸型的使用需求。
