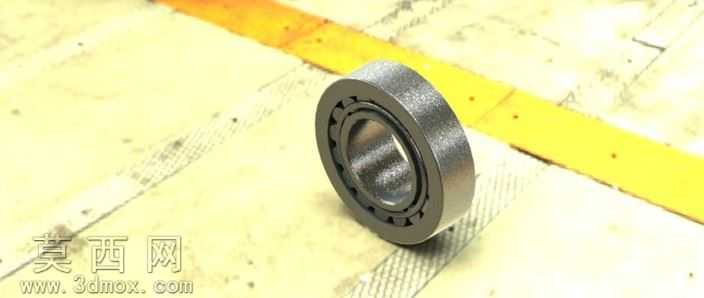

SKF圆柱滚子轴承三维结构设计

本作品为SKF圆柱滚子轴承的三维参数化设计模型，建模过程严格遵循滚动轴承的实际工业尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期首先梳理圆柱滚子轴承的核心组成结构，分别对应内圈、外圈、圆柱滚动体、保持架四个核心部件开展独立零件建模：内圈建模阶段通过旋转凸台指令生成带滚道的环形基体，精准控制滚道的曲率半径与表面粗糙度参数，确保滚道面与滚动体的接触弧度完全匹配；外圈采用相同的旋转建模逻辑，同步完成外圈安装定位面、挡边结构的细节刻画，保证内外圈的同轴度公差符合轴承装配的精度要求。滚动体建模以标准圆柱滚子的尺寸参数为依据，通过拉伸凸台结合两端倒角处理，还原真实滚子的端部修形特征，避免应力集中的结构缺陷。保持架作为分隔滚动体的核心部件，采用兜孔式结构设计，通过阵列指令完成周向兜孔的均匀排布，精准控制兜孔与滚动体的配合间隙，确保滚动体在运转过程中不会出现卡滞或窜动问题。材质渲染阶段针对不同部件匹配对应的工业材质属性：内外圈与滚动体赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反光度参数，还原轴承钢淬火后的细腻金属质感与表面哑光金属光泽；保持架根据SKF同类型轴承的实际工艺，赋予冲压钢或工程尼龙对应的材质表现，区分不同部件的材质视觉差异。装配阶段采用同轴心、重合等标准配合约束，将所有零件按照实际装配关系组合为完整轴承总成，同时添加极限位置的碰撞检查，验证滚动体在滚道内的转动自由度是否顺畅，保持架与滚动体、内外圈之间不存在干涉问题。设计过程中充分考虑轴承的实际工况需求，对滚道接触区域、滚子端部、保持架兜孔边缘等易出现应力集中的位置做了圆角过渡处理，还原真实工业轴承的工艺细节，整体模型结构完整，尺寸比例协调，可用于机械传动结构的装配仿真、轴承选型演示、机械原理教学等多个场景，能够直观展现圆柱滚子轴承的内部构造与运转逻辑，为相关机械设计工作提供精准的三维模型参考。
