多槽式返回滑轮传动组件三维设计

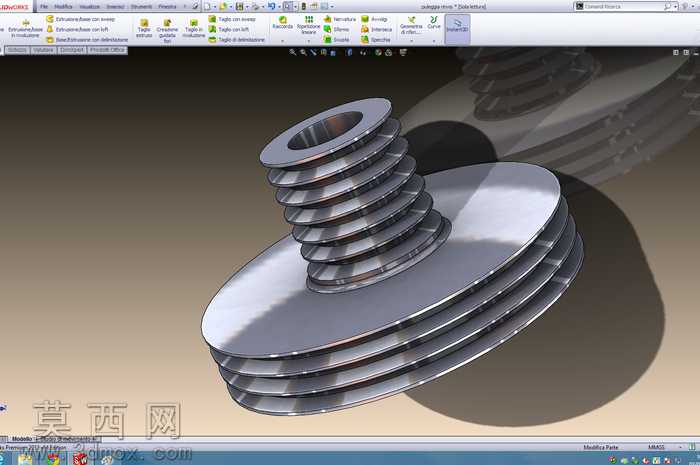

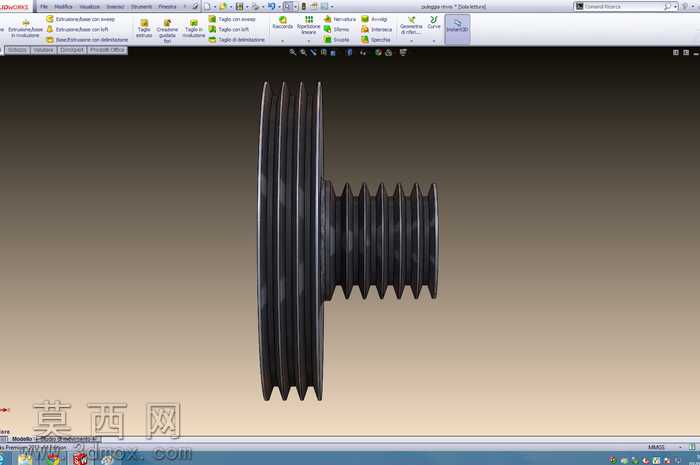

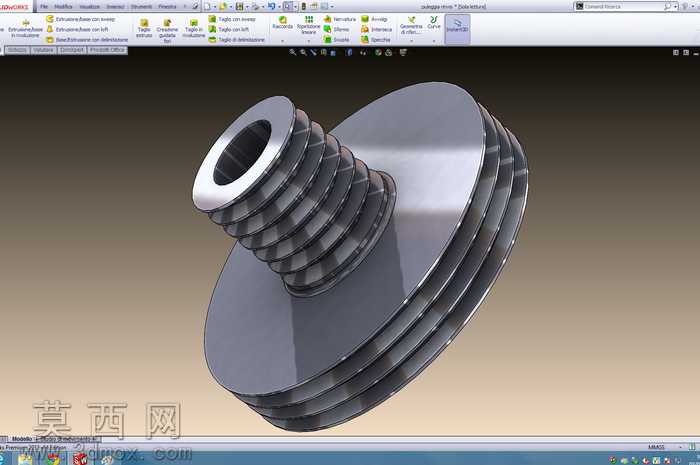

本返回滑轮模型采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转凸台命令构建滑轮的基体轮廓，精准定位两组不同直径的多槽轮体的同轴位置，大直径轮体设置四道等距分布的V型导向槽，小直径轮体设置六道等距V型槽，槽型角度与深度严格参照通用传动绳索的适配尺寸设计，保证绳索嵌入后不会出现滑脱、偏磨的问题。轮体之间设计有过渡连接轴段，轴段表面做等距螺纹结构建模，既可以实现滑轮与安装基座的螺纹旋接固定，也能通过螺纹的咬合提升连接结构的抗扭强度，避免传动过程中轮体出现轴向窜动。建模阶段对所有棱边做圆角过渡处理，消除尖锐棱角带来的应力集中隐患，同时也能减少绳索与轮体接触时的磨损速率。材质渲染环节，轮体主体采用硬质工程塑料材质效果，表面设置细腻的哑光磨砂质感，还原工业级滑轮的真实材质表现，螺纹段做轻微的金属光泽处理，区分连接部位与轮体的材质差异，提升模型的视觉辨识度。结构设计上充分考虑返回滑轮的实际使用场景，两组不同直径的槽轮可同时适配不同线径的传动绳索，满足多路径绳索导向折返的使用需求，轮体的槽壁厚度经过参数化校验，保证在额定载荷下不会出现结构变形，中心轴孔与连接螺纹的同轴度公差控制在合理范围内，保障滑轮转动时的动平衡性能，避免高速传动时出现抖动异响。整体建模过程遵循从基体到细节的设计思路，先确定核心传动尺寸，再逐步细化槽型、连接结构、工艺倒角等细节，所有特征参数均可编辑调整，可直接适配不同载荷等级的使用场景修改，模型结构完整无缺失特征，可直接用于装配验证、工程出图以及3D打印样件制作。
