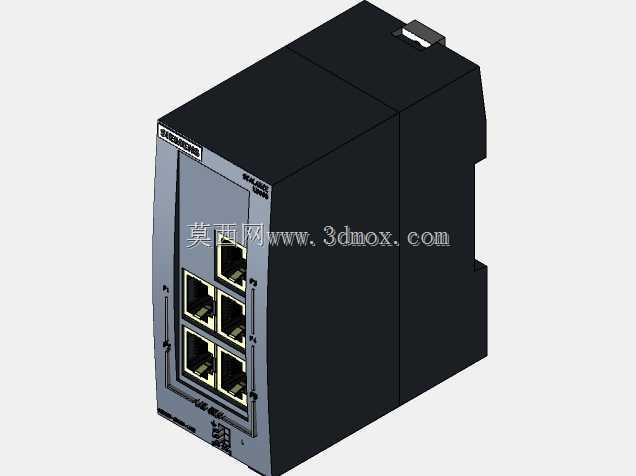

西门子非网管型工业以太网交换单元

　　在工厂自动化控制网络搭建场景里，这类紧凑型以太网交换单元是现场层设备组网的核心连接节点，主要承担PLC、分布式IO站、人机界面、工控机等多台工业终端的以太网数据交互转发功能，无需复杂配置即可实现小范围工控网段的设备互联互通，适配车间现场多设备短距离组网的需求，常见于小型设备控制柜、分布式控制站、产线本地控制箱的网络搭建环节，能满足工业现场多节点以太网接入的基础需求。

　　从实际功能特性来看，该交换单元为5端口非网管型设计，所有端口均为标准RJ45接口，支持10/100Mbps自适应传输速率，可自动识别交叉/直连网线，无需人工进行端口配置，上电后即可自动完成数据转发，适配工业现场快速组网、免调试的使用需求，端口布局集中在设备正面，方便现场运维人员插拔网线、查看端口链路状态，每个端口对应独立的链路状态指示，可快速判断网络连通性，降低现场故障排查的难度。

　　建模过程中参考了同系列PLC的安装结构特征，重点还原了DIN导轨安装的锁扣与背板配合结构，设备背部的导轨卡扣完全适配标准35mmDIN导轨的安装尺寸，安装时只需将设备背部上沿卡在导轨上，按压下部即可完成卡扣锁止，拆卸时拨动卡扣即可快速取下，无需额外固定件，完全匹配工控柜内标准导轨的安装规范。设备整体为长方体紧凑结构，宽度适配小型柜内安装的空间要求，不会占用过多柜内横向安装空间，正面端口区域做了内凹设计，可避免网线插头受外力碰撞出现松动，外壳上下部分设置有对应的散热缝隙，满足设备长时间运行的自然散热需求，无需额外加装散热组件。

　　建模时对接口细节做了精准还原，每个RJ45接口的内部插针位置、接口外围的屏蔽结构都按照实际连接器尺寸绘制，接口旁的状态灯位置、正面的品牌标识区域都做了对应呈现，设备侧面的拼接卡扣结构也做了还原，可实现多台同系列交换单元的并排拼接安装，适配多端口扩展的组网场景。设备的安装边界尺寸严格按照实物比例绘制，长度、宽度、高度方向的尺寸都匹配实际产品的安装空间要求，建模时预留了网线插拔的操作空间，正面端口前方预留足够的手部操作距离，不会出现安装后网线无法正常插拔的问题，背部导轨安装面到设备正面的距离也符合柜内安装的深度要求，不会与柜内其他布线、元器件产生干涉。

　　从结构设计的工程角度来看，这类设备的外壳采用上下扣合的结构，无外露螺丝，建模时还原了外壳的分模线位置，顶部的卡扣拆卸结构也做了对应呈现，设备底部的接地端子位置、电源接口区域都按照实际布局还原，可直接用于工控柜的三维布局布线设计，帮助电气设计人员在柜内布局阶段提前确认设备安装位置、网线走线路径、电源接线空间，避免实际装配时出现空间干涉、布线长度不足等问题。在实际工程应用中，这类紧凑型交换机不需要复杂的网管配置，稳定性高，适合现场层设备的固定组网场景，建模时充分考虑了设备在柜内安装的所有配合细节，从导轨锁扣的配合尺寸到端口的插拔空间，都严格遵循工业控制柜的设计规范，可直接导入各类三维布局场景使用，为电气设计、结构布局提供精准的模型参考。
