长条式多端口USB集线扩展装置结构设计

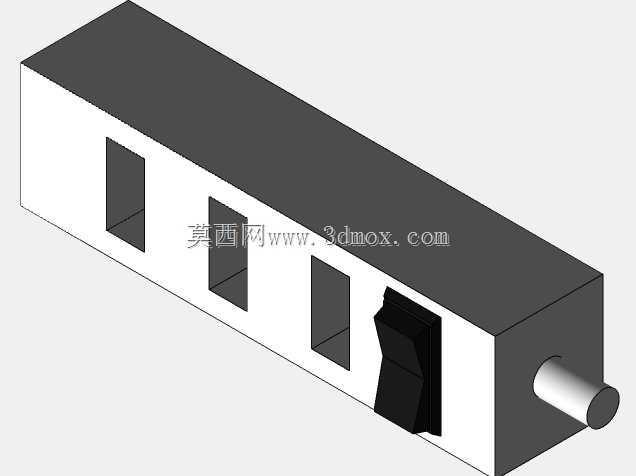

　　日常桌面外设接驳场景里，多USB端口扩展的需求一直存在，不管是工业测试台架上同时连接数据采集模块、调试烧录器，还是办公工位上接驳键鼠、U盘、外接读卡器这类外设，单一设备自带的USB端口往往难以满足多设备同时接入的需求，这类长条式的USB集线装置就是针对这类密集接驳场景设计的。从结构上看，这款集线器采用长条矩形的壳体布局，沿壳体长度方向依次排布三个下行USB扩展端口，端口采用矩形沉台开孔设计，开孔边缘做了微小的倒角处理，避免USB公头插入时与壳体边缘发生剐蹭，同时沉台结构可以对插入的接头形成侧向限位，减少接头晃动带来的接触不良问题。壳体一端设置了上行连接线缆的出线结构，出线位置做了圆弧过渡的应力释放槽，避免线缆反复弯折时线芯断裂，

　　靠近出线端的位置还集成了一个拨动式的电源开关，开关凸出于壳体侧面一定高度，方便用户在不拔掉上行线缆的情况下直接切断集线器的供电，减少端口长期带电带来的外设损耗。设计这类集线装置结构的时候，首先要考虑的是内部PCB板的安装限位，壳体内部需要设置对应的定位筋条，让PCB板可以直接卡入壳体内部，不需要额外打螺丝固定，减少装配工序，同时三个下行端口的开孔位置必须和PCB上的母座位置严格对齐，公差控制在0.1mm以内，否则会出现公头插不到位的问题。壳体的上下盖采用卡扣式连接，卡扣沿壳体长度方向均匀分布，扣合后上下盖的接缝间隙控制在0.2mm以内，既可以避免灰尘进入壳体内部，也不会出现接缝错位影响外观的问题。从安装边界来看，

　　这款集线器的长条式外形适合贴装在桌面边缘、设备机柜的侧方走线槽位置，壳体背面预留了双面胶贴装的平面区域，不需要额外打孔固定，整体厚度控制在较薄的区间，不会占用过多的桌面垂直空间，长度方向的尺寸刚好适配三个USB端口的排布间距，每个端口之间预留了足够的插拔空间，哪怕是尺寸较大的异形USB接头，相邻端口之间也不会出现互相干涉的情况。实际使用过程中，这类集线器需要同时承载多路数据传输和供电，结构设计时还要考虑壳体的散热问题，长条式的壳体拥有更大的外表面积，内部PCB工作时产生的热量可以通过壳体快速散出，不需要额外开设散热孔，也能避免灰尘从散热孔进入内部影响电路稳定性。端口的插拔寿命是这类产品的核心指标之一，

　　结构设计时在每个USB母座对应的壳体开孔位置都做了局部加厚处理，反复插拔接头时的作用力会直接传递到壳体的加厚筋位上，不会让PCB板承受反复的插拔冲击力，避免母座虚焊脱落的问题。出线端的应力释放结构长度做了针对性优化，常规弯折角度下线缆的弯折点会落在应力释放胶套的位置，不会直接拉扯内部焊点，大幅提升线缆的使用寿命。拨动开关的安装位置特意避开了端口插拔的操作区域，插拔USB接头的时候不会误触到开关，开关的拨动手感做了段落化设计，切换通断状态时有清晰的反馈，用户不需要低头看就能确认开关状态。这类集线装置除了桌面办公场景，在小型工业控制机柜里也有广泛应用，机柜内部的工控机往往USB端口数量有限，需要外接编程器、加密狗、数据拷贝设备的时候，就可以通过这类集线器扩展端口，长条式的外形可以顺着机柜走线槽布置，不会和柜内的其他线缆、元器件产生干涉，壳体采用的硬质塑料材质也有不错的绝缘性能，不会和柜内的金属构件发生短路问题。设计过程中还需要考虑不同使用环境下的适配性，壳体表面做了哑光磨砂处理，不容易残留指纹和划痕，长期使用也能保持外观整洁，整体结构没有多余的突出部件，运输和安装过程中不容易出现磕碰损坏的问题。
