头戴式有线音频耳机结构设计方案

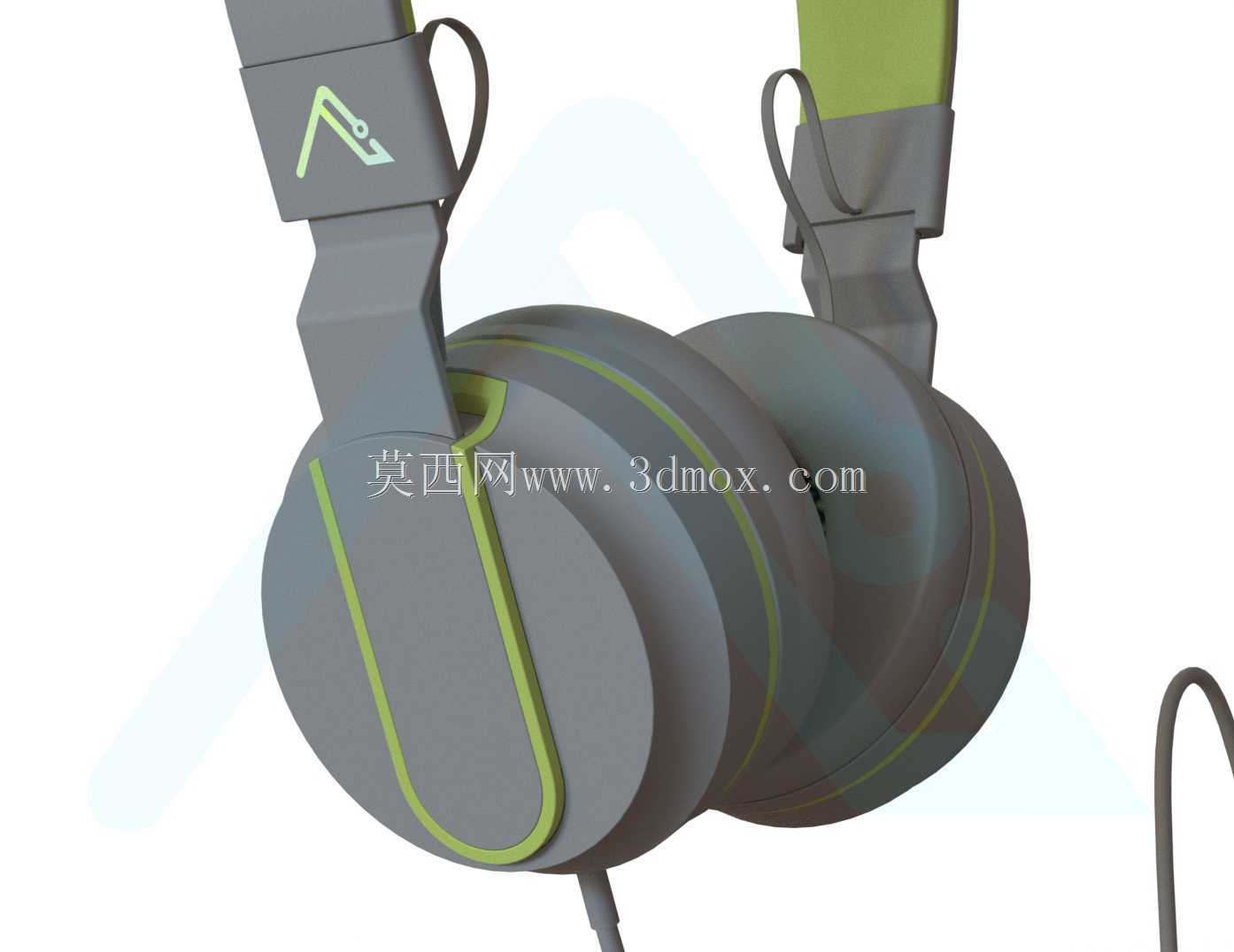

　　日常做消费电子结构设计时，头戴式有线耳机的建模往往需要兼顾佩戴力学、声学腔体与走线合理性，不能只做外观曲面的堆砌。先从实际使用场景拆解，这类耳机主要覆盖桌面办公、居家听音、专业音频监听等场景，区别于入耳式产品，其头梁与耳罩的接触面积更大，长时间佩戴的压力分布是设计时首先要考量的边界条件。头梁部分采用弧形渐变截面设计，内侧填充柔性缓冲层，建模时需要预留缓冲层的压缩变形空间，头梁拉伸调节段做阻尼卡位结构，调节行程控制在适配54至62厘米头围范围，两侧滑动导轨的配合间隙控制在0.2毫米，既保证调节顺滑，又不会出现佩戴时松垮滑落的问题。耳罩部分采用椭圆形腔体结构，贴合人耳耳廓的生理轮廓，腔体内部预留扬声器单元的安装位，

　　单元固定座做环形止口结构，配合密封泡棉保证声学腔体的密闭性，减少低频声泄漏，耳罩外侧的装饰罩做可拆卸卡扣结构，方便后期更换外观配色或者维修内部单元，卡扣的扣合量设置为0.8毫米，拆卸力度控制在15牛左右，避免日常使用中意外脱落。走线部分是这类有线头戴耳机的设计重点，音频线从左侧耳罩底部出线，出线位置做防弯折应力释放结构，也就是常说的尾卡，尾卡的长度设置为18毫米，采用渐变硬度的橡胶材质，靠近出线端硬度更高，靠近线材端硬度更低，能有效缓冲日常使用中线材弯折带来的应力集中，避免线材内部铜丝断裂。3.5毫米音频插头部分做标准四段式结构，适配主流音频设备接口，插头外壳做防滑滚花处理，方便插拔操作，插头与线材连接位置同样做应力释放结构，

　　提升线材使用寿命。建模过程中，头梁与耳罩的转动连接轴需要做阻尼结构设计，转轴的阻尼力矩控制在0.3牛米，保证耳罩可以自适应贴合不同头型的侧面轮廓，同时不会因为自重随意转动。耳罩的旋转角度设置为前后15度、内外8度的调节范围，适配不同佩戴角度的需求。声学腔体部分，内壁做不规则的微凸结构，避免腔体内形成驻波影响听音效果，扬声器单元的出声孔做阵列式排布，开孔率控制在28%左右，兼顾出声效率与防尘网的安装支撑。整个产品的外形尺寸控制在头梁收拢状态下190毫米长、165毫米宽、80毫米厚，方便日常收纳携带，耳罩的内径尺寸为65毫米乘42毫米，能够完全覆盖绝大多数成年人的耳廓，避免压耳带来的佩戴不适感。结构装配层面，

　　所有壳体的连接采用螺丝加卡扣的组合方式，内部走线槽做限位筋设计，固定线材的同时避免线材在腔体内部晃动产生异响，头梁内部的金属加强片做埋入式设计，外部包裹柔性塑胶层，既保证头梁的结构强度，不会因为反复弯折出现断裂，又能提升握持佩戴的触感。在实际建模验证阶段，需要模拟头梁反复弯折1000次的疲劳工况，检查塑胶层是否出现开裂，转轴转动5000次后阻尼力矩的衰减率控制在15%以内，线材弯折10000次后导通性能正常，这些都是结构设计时需要预留的性能边界。另外，耳罩的缓冲垫采用可拆卸设计，通过魔术贴与壳体连接，方便用户后期更换清洁，缓冲垫的厚度设置为20毫米，慢回弹记忆棉材质，能够均匀分布耳罩对头部的压力，长时间佩戴不会出现明显的压痛感。
