曲柄飞轮往复式传动机构三维设计

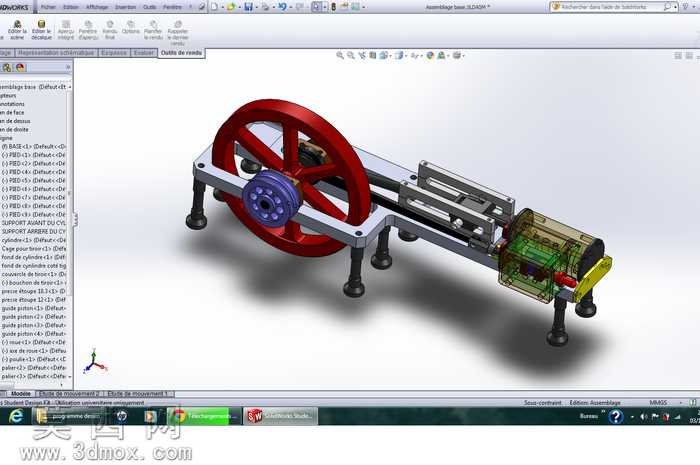

本作品为曲柄飞轮往复式传动机构的三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循机械设计的装配约束逻辑，确保各部件的运动干涉校验提前完成。建模阶段首先完成底座机架的结构搭建，机架采用长条形板式承载结构，底部配置四个可调式支撑脚，支撑脚采用球面接触端设计，建模时对支撑脚的螺纹调节段、防滑接触端做了细节还原，保证机架放置的平稳性结构逻辑合理。其次完成大尺寸飞轮部件的建模，飞轮采用轮辐式结构，红色轮缘、金属质感轮毂的材质区分清晰，轮辐与轮缘的过渡处做了圆角处理，避免应力集中的结构设计在模型中完整体现，飞轮与传动轴的配合段做了键槽结构的细节刻画，保证扭矩传递的结构合理性。传动部分完成曲柄连杆组件的建模，紫色端盖的曲柄盘与连杆采用转动副约束，连杆滑动段与机架上的直线导轨槽配合，建模时还原了导轨的限位结构、滑动副的间隙预留设计，保证往复运动的行程符合设计预期。动力端采用半透明外壳的动力单元建模，半透明材质可以直观展示内部的齿轮传动、曲柄输出结构，外壳的散热筋、端盖固定孔、输出轴密封结构都做了精细化建模，黄色端盖的定位凸台、红色输出轴的配合段都严格按照机械加工的尺寸逻辑搭建。渲染阶段采用实体渲染模式，对金属部件赋予哑光钢材质，飞轮赋予红色烤漆材质，支撑脚赋予黑色橡胶防滑材质，动力端外壳赋予半透明工程塑料材质，不同材质的光影反射参数调整到位，整体渲染效果可以清晰区分各功能部件，直观展示机构的运动传递路径。设计思路围绕将旋转运动转化为直线往复运动的核心功能展开，通过大飞轮的储能作用保证机构运转的平稳性，曲柄连杆的参数匹配经过运动仿真校验，确保往复运动过程无卡滞、无死点，各连接部位的固定方式、轴承配合位置都在模型中做了对应结构体现，完整还原了这类往复式动力传动机构的典型结构特征，可用于机械原理教学演示、同类机构设计的参考借鉴。
