车用交流发电机结构三维设计模型

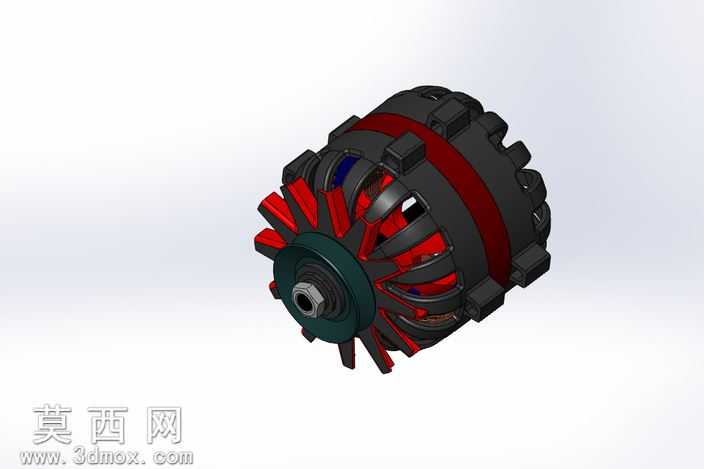

本模型采用SolidWorks进行全参数化三维建模，完整还原车用交流发电机的整机结构与装配关系，建模过程遵循机械设计的尺寸规范与装配逻辑，各零部件间的配合公差、装配约束均按照实际工业产品的设计标准设置，可直接用于结构验证、教学演示或二次开发设计。模型整体以转子总成、定子总成、整流端盖、皮带轮、散热结构为核心组成部分，首先搭建核心的转子轴基准，依次完成爪极、励磁绕组、滑环、轴承位的特征建模，爪极的鸟嘴形磁极采用曲面放样与实体切除结合的方式构建，精准还原磁极的导磁轮廓，保证电磁结构的形态准确性；定子部分按照圆周阵列规则完成铁芯槽与三相绕组的排布，绕组端部的成型特征通过扫描与阵列命令实现，还原实际绕组的布线形态。外观材质渲染阶段，为不同部件匹配对应工业材质：外壳与端盖采用压铸铝合金材质，添加细微磨砂纹理与金属氧化质感，还原铸铝件的表面肌理；散热风叶采用耐高温增强尼龙材质，设置半哑光的工程塑料质感，红色风叶与黑色壳体形成清晰的视觉区分；中心皮带轮采用发黑处理的钢材材质，添加金属切削纹理与安装螺纹的细节特征；励磁绕组部分设置漆包线的铜质光泽与绝缘漆的半透明包覆质感，清晰区分导电部件与绝缘结构。模型完整还原了交流发电机的散热结构设计，前端的轴流式散热风叶与壳体上的通风槽一一对应，可直观展示发电机工作时的冷却风路走向；后端的整流器安装位、电刷组件安装槽均做了细节还原，接线柱的固定结构、防尘罩的卡扣特征都完整呈现，各部件可实现虚拟拆装，通过爆炸视图可清晰展示从皮带轮输入到后端整流输出的完整结构层级，能够直观呈现交流发电机将机械能转化为电能的核心结构载体，适合用于汽车电气系统教学、发电机结构原理演示、新产品开发的结构参考等场景，建模过程中对所有特征做了参数化关联，修改核心尺寸即可快速调整发电机的功率规格参数，具备较高的复用性与参考价值。
