家用三层折叠式五金工具收纳箱

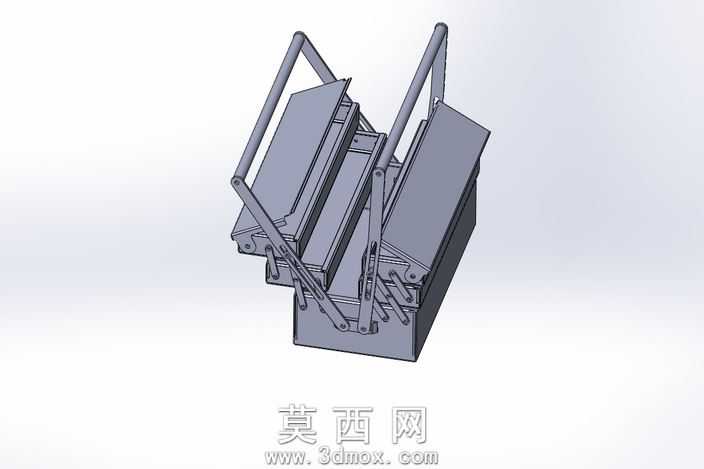

本作品为三层折叠式五金工具收纳箱三维模型，采用SolidWorks软件完成全参数化建模，整体结构还原了传统铁皮汽修工具箱的经典联动折叠设计。建模过程中优先对箱体底座进行基准定位，绘制底座的薄壁拉伸特征，预留出层架铰接的安装孔位，确保底座的承重结构符合实际五金工具箱的钣金折弯工艺逻辑，所有边角处均添加了符合钣金加工要求的圆角过渡，避免锐边结构的设计缺陷。中层与上层的储物托盘采用对称式连杆铰接结构设计，建模时对每一组联动摆臂进行了运动干涉校验，确保箱体开启时三层托盘可随提手的抬升动作同步展开，闭合时可完全收纳进底座内部，连杆与托盘、底座的铰接轴位置经过反复参数调整，保证开合过程无卡滞、无结构碰撞。提手部分采用双杆对称设计，与箱体上部的铰接座做同轴配合，表面添加了防滑纹理的凹凸特征，还原真实工具提手的握持质感。材质渲染阶段，整体箱体赋予磨砂冷轧钢板材质，调整金属材质的粗糙度与反射参数，模拟铁皮工具箱经过喷塑处理后的哑光金属质感，铰接轴等小零件赋予亮面镀锌金属材质，与主体箱体的磨砂质感形成层次区分，增强模型的真实感。设计思路围绕家用、车载、汽修等多场景的工具收纳需求展开，三层分层结构可实现不同规格工具的分类存放，上层可放置螺丝刀、扳手等小型常用工具，中层可放置钳子、卷尺等中型工具，底座大空间可放置电钻、锤子等较大型工具，折叠闭合后整体结构紧凑，双提手设计方便搬运携带，联动开合结构无需额外锁扣即可实现箱体的闭合固定，兼顾了结构实用性与操作便捷性，建模过程中所有零件均保留可编辑参数，可根据实际使用需求调整箱体尺寸、层架高度、连杆长度等参数，适配不同规格的工具收纳场景。
