小型V型六缸动力装置结构设计

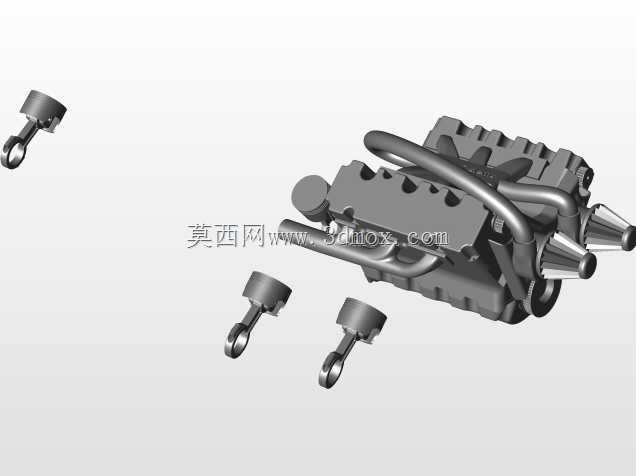

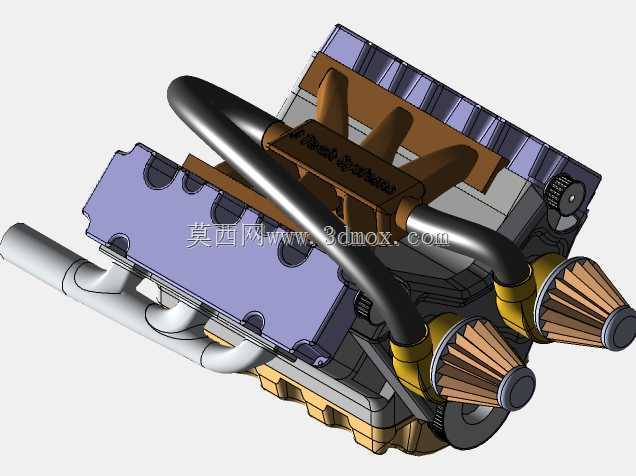

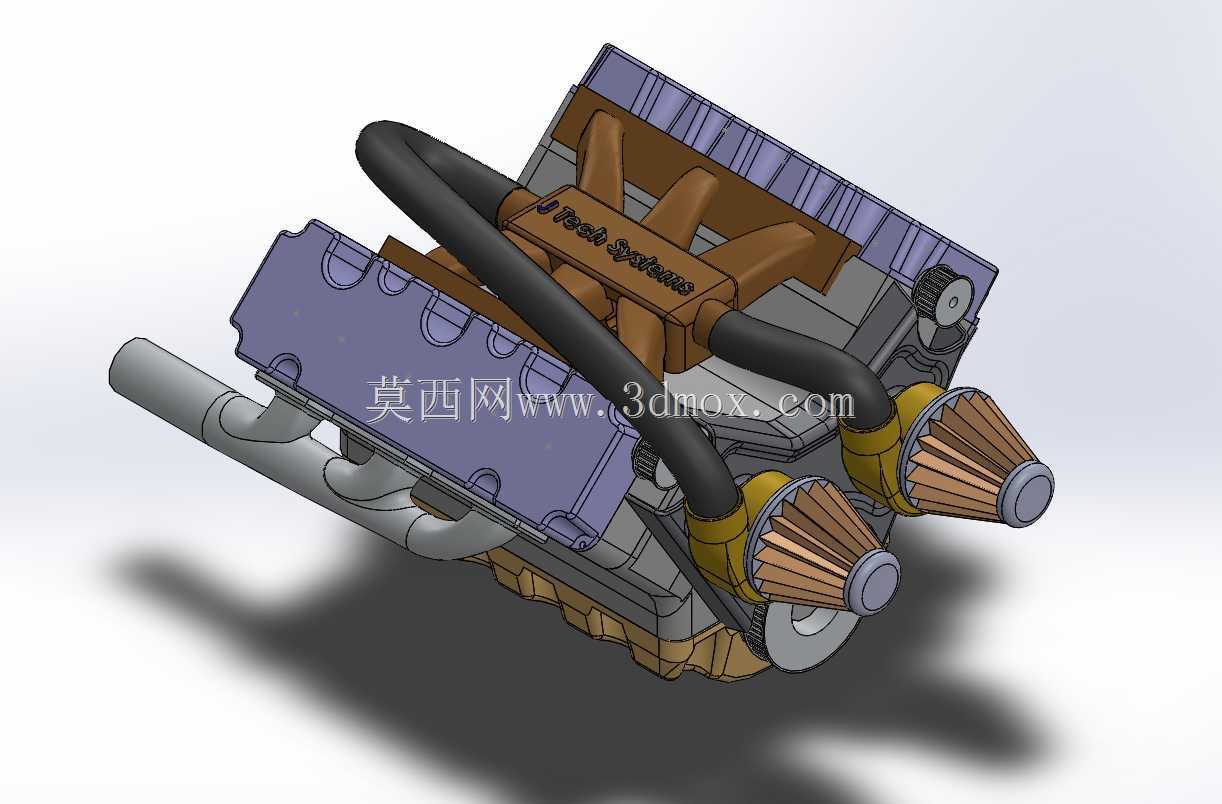

　　在乘用车动力总成研发、小型动力设备教学演示以及动力机械结构验证场景中，小尺寸V型六缸动力装置的结构设计一直是兼顾紧凑布局与动力输出平顺性的典型方向。这款V6动力结构采用1:4的缩比设计思路，整体布局沿用量产V6引擎的60度夹角缸体排布，既保留了V型引擎重心低、运转平顺的核心优势，又通过缩比设计大幅压缩了整体安装边界，可直接用于教学演示台架搭建、小型动力设备原理验证以及三维结构设计的参考案例。从实际用途来看，该结构完整复现了四冲程往复式内燃机的核心运动逻辑，涵盖进气、压缩、做功、排气四个冲程的全部运动传递路径，既可以作为汽车工程专业教学中讲解内燃机结构的具象化教具，也能为小型特种动力设备的研发提供结构排布参考，还可用于动画模拟演示，

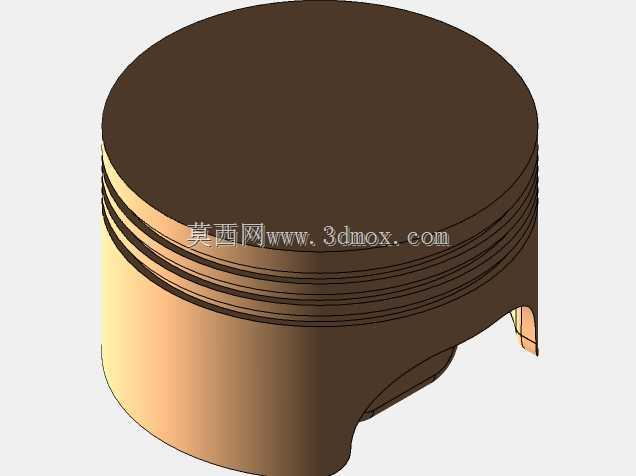

　　直观展示动力从活塞往复运动到曲轴旋转输出的完整传递过程。从功能特性上看，整套结构拆分后包含27个独立的部件组，细化到单个零件层级共有180余个不同的构件，完整覆盖了缸体、缸盖、活塞连杆组、曲轴飞轮组、配气机构、进排气通路、点火组件等内燃机核心组成部分。设计过程中对所有运动构件的配合间隙、运动行程都做了符合机械原理的参数匹配，剔除了非核心的材料属性、重量载荷等非结构类约束，把设计重心完全放在结构逻辑与运动关系的还原上，让使用者能清晰观察到每个部件在动力循环中的动作状态，不会被冗余的非结构参数干扰对核心原理的理解。设计思路上，整套结构分为三个递进的设计层级：首先是核心参数的匹配测量，针对缩比后的尺寸，对缸径、行程、连杆长度、

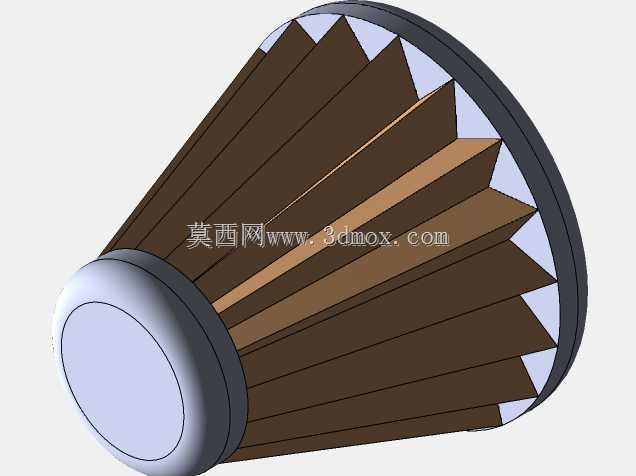

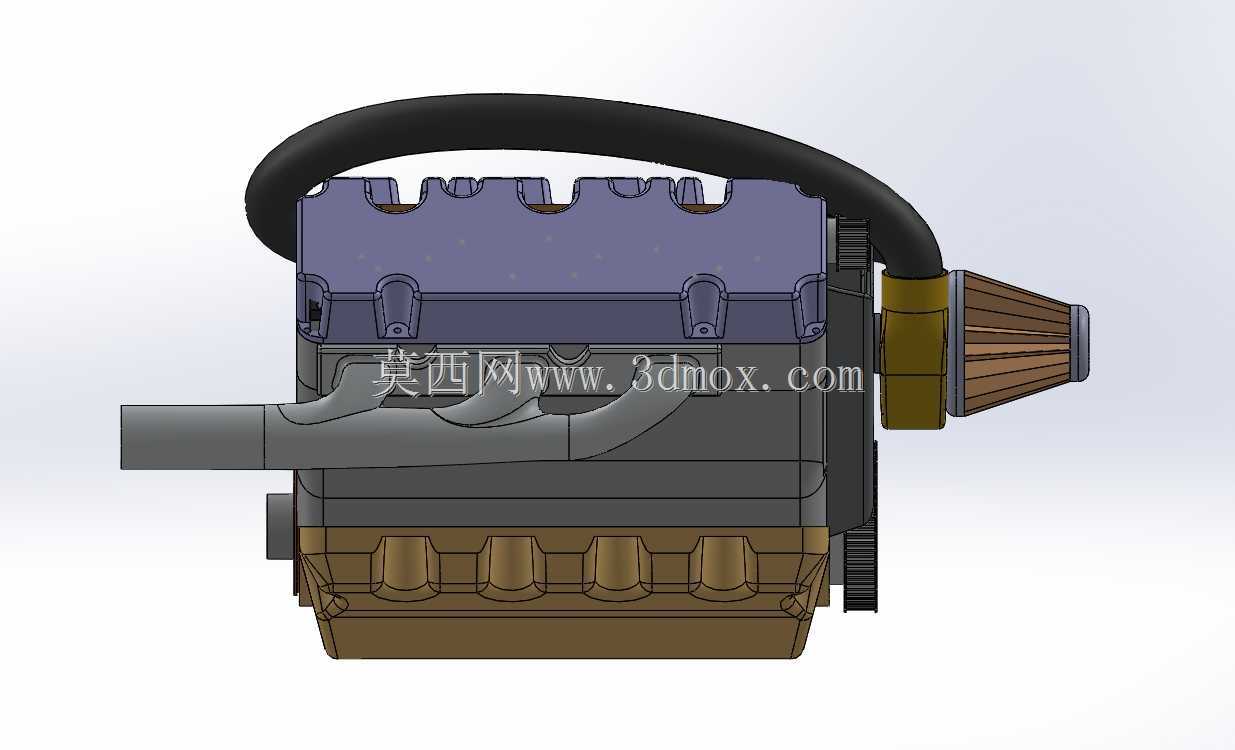

　　曲轴回转半径这些核心运动参数做等比例换算，确保运动过程中不会出现干涉，同时符合内燃机的基本运动学规律；其次是装配层级的搭建，按照从内到外、从核心运动件到外围固定件的装配逻辑，依次完成曲轴组件、活塞连杆组件、缸体缸盖、配气机构、进排气系统的装配约束设置，每个部件的装配基准都和量产引擎的装配基准保持一致，保证装配逻辑的工程合理性；最后是个性化零件的适配设计，针对缩比后部分标准件无法直接套用的问题，对进气管路、排气接头、点火组件外形这些非核心受力件做了适配性的外形调整，在不影响核心结构展示的前提下，让整体外观更贴近真实引擎的视觉效果。从安装边界来看，缩比后的整体尺寸远小于量产乘用車V6引擎，横向宽度、纵向长度以及垂直高度都按照1:

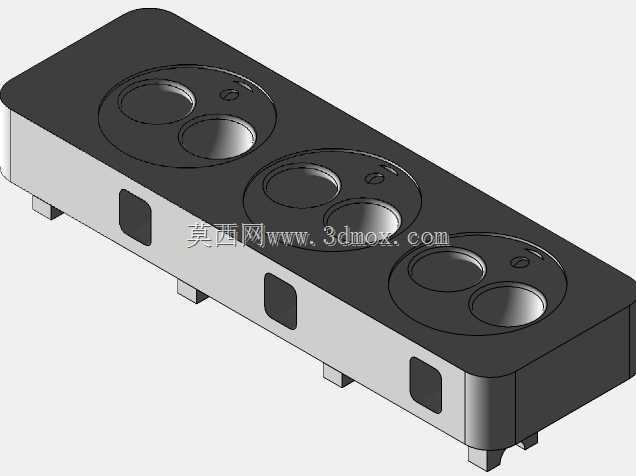

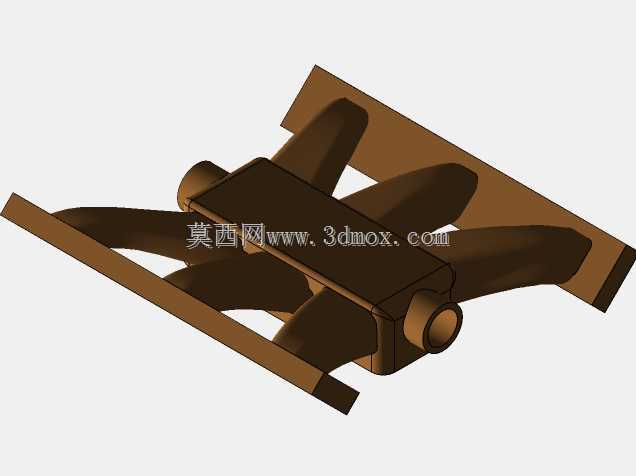

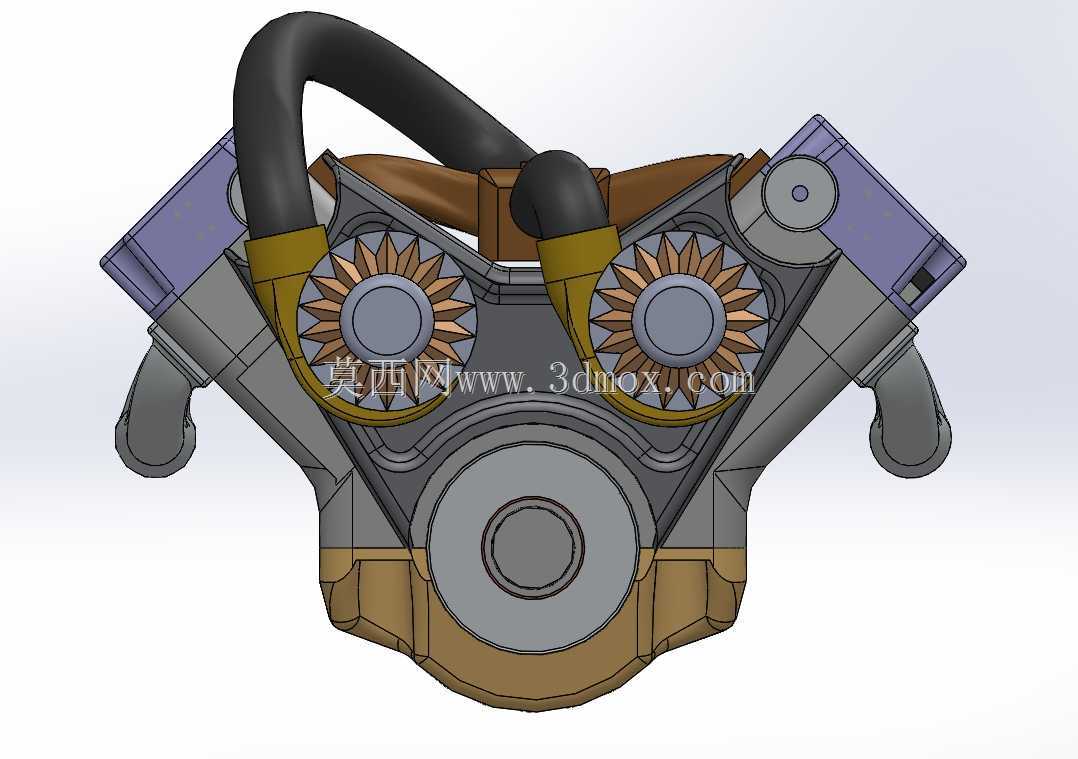

　　4比例压缩，不需要预留大尺寸的安装空间，普通的教学演示台架、小型实验支架都可以完成固定安装；进排气接口、动力输出端的连接位置都做了标准化的接口设计，可直接对接小型演示用的电机驱动模块、传感器采集模块，方便后续拓展做运转模拟、参数采集等延伸实验。在结构细节上，缸盖部分的进排气道布局、气门排布都参考了主流量产V6引擎的屋脊型燃烧室设计，配气机构的凸轮轴、气门弹簧、挺柱的运动关系完全符合真实引擎的配气相位逻辑；进排气歧管的走向充分考虑了缩比后的空间布局，避免和周边的线束、点火组件产生运动干涉；两侧缸体的夹角设计既保证了整体重心落在曲轴中心线上，减少运转时的不平衡力矩，也预留了足够的空间布置进气歧管与点火组件，让整体结构紧凑但不拥挤，每个部件的位置都符合工程设计的逻辑，没有为了外观随意调整部件位置的情况。对于三维结构设计从业者来说，这套结构可以作为学习V型动力装置布局、往复运动机构约束设置、多层级装配体搭建的典型参考案例，能帮助设计者理解复杂装配体中如何平衡结构紧凑性与运动合理性，如何在缩比设计中保留核心结构逻辑而不出现原理性错误；对于动力设备研发人员来说，这套结构的排布思路也可以为小型非道路动力设备、特种作业动力装置的布局设计提供参考，尤其是在空间受限的场景下，如何通过V型排布压缩动力单元的整体尺寸，同时保证运转平顺性。
