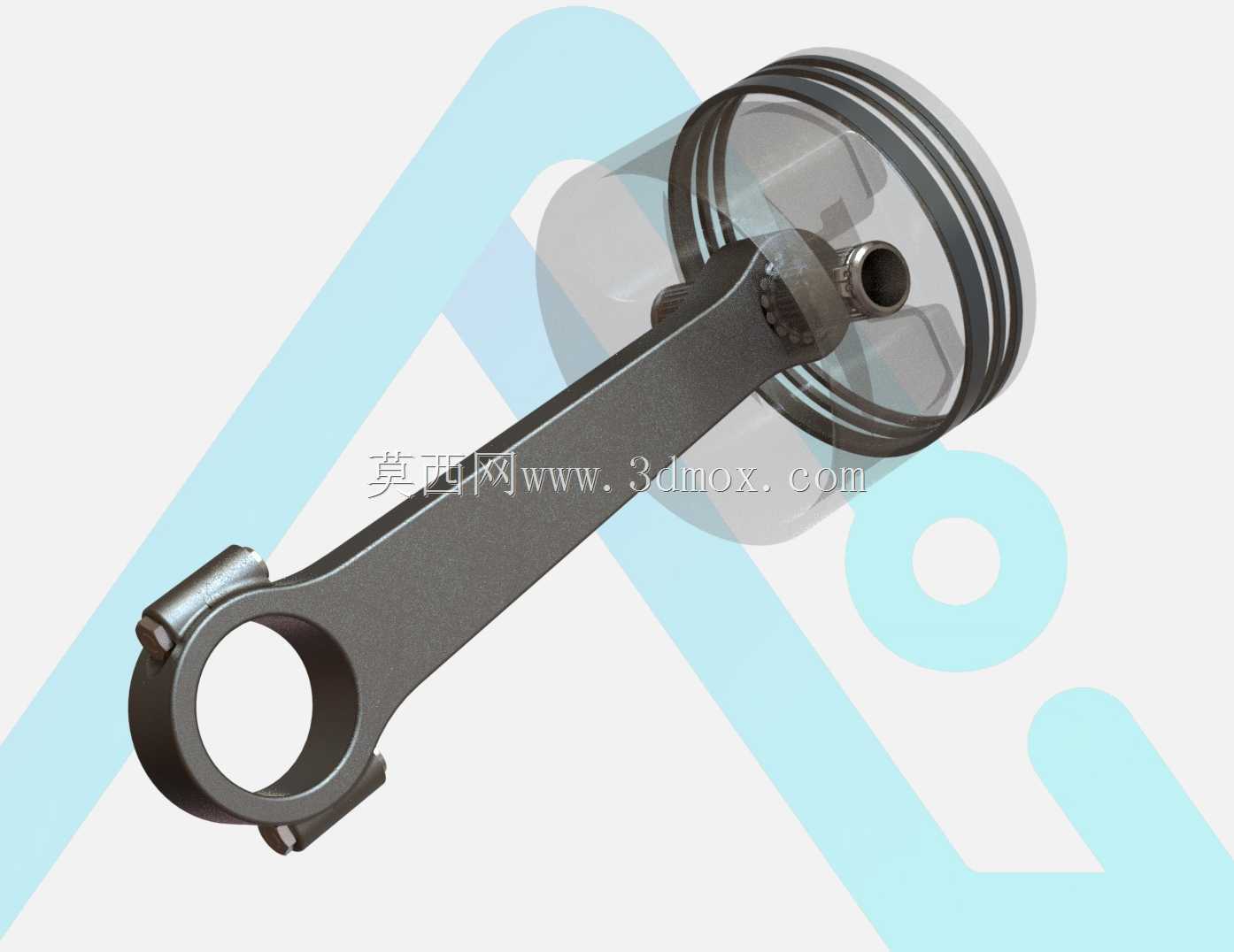

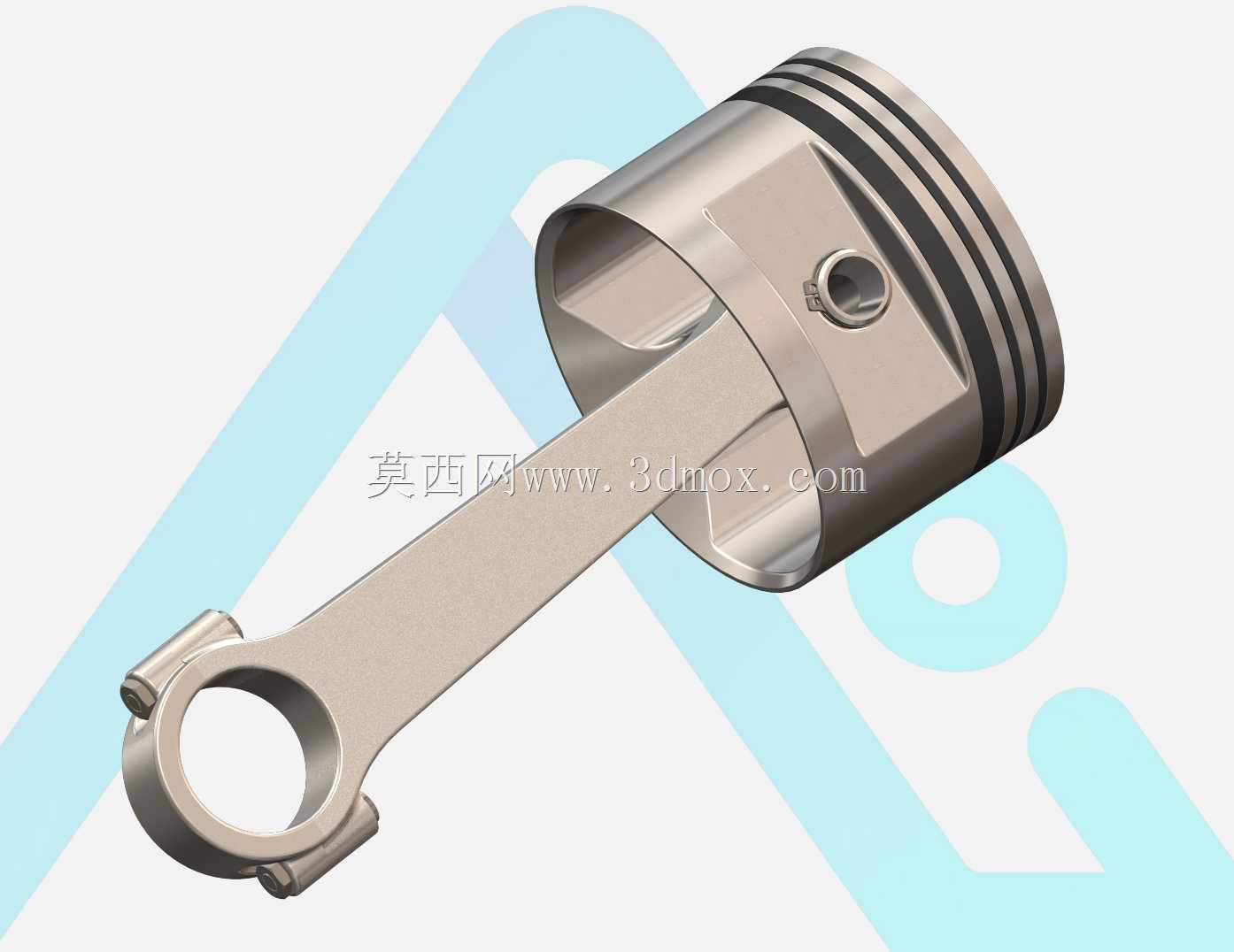

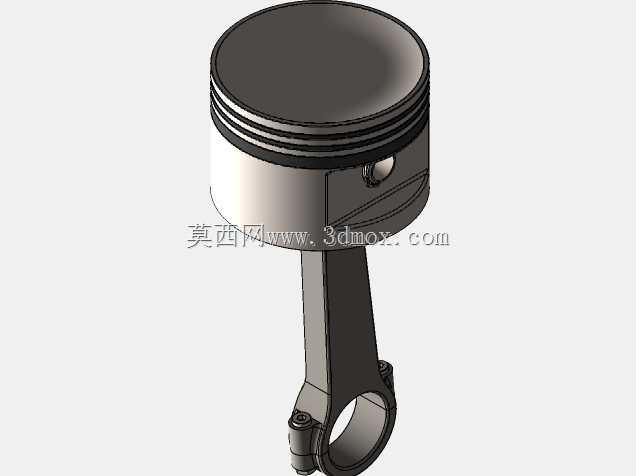

内燃机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:459777
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

  这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件,承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用,广泛适配小排量四冲程汽油机、通用小型动力设备的动力单元,在园林机械、小型发电机组、摩托动力等场景中作为核心做功部件存在。从结构设计逻辑来看,活塞头部采用三道环槽布局,上方两道为气环安装位,最下方一道为油环安装位,环槽的加工精度直接决定燃烧室密封性能,气环负责阻断高温高压燃气窜入曲轴箱,油环则负责刮除缸壁多余润滑油,避免机油参与燃烧造成积碳与排放超标。活塞顶部的凹坑造型是根据燃烧室压缩比匹配设计的,不同的凹坑深度、轮廓直接影响缸内混合气涡流形成效果,进而影响燃烧效率与动力输出平顺性,活塞销座部位采用加厚加强结构,

  通过过盈配合搭配活塞销实现与连杆小头的铰接,销孔内部的倒角设计用于分散应力集中,避免高转速工况下销座出现疲劳裂纹。连杆部分采用工字型截面的锻造结构设计,这种截面形式可以在保证结构强度、抗扭抗弯性能的前提下最大限度降低往复运动质量,减少高转速下的惯性力冲击,连杆小头端镶嵌有耐磨铜衬套,衬套内孔与活塞销采用间隙配合,工作过程中依靠飞溅润滑形成油膜降低摩擦损耗;连杆大头端为剖分式结构,通过连杆螺栓与连杆盖紧固,安装时需要严格按照扭矩要求分次拧紧,大头内孔用于安装轴瓦与曲轴连杆轴颈配合,轴瓦表面的油槽设计可以保证润滑油顺利进入摩擦面形成有效润滑。从安装边界来看,活塞的裙部设计为椭圆形截面,长轴垂直于活塞销轴线方向,

  这种设计是为了补偿活塞工作时受热膨胀、侧压力作用下的变形量,保证热态工况下活塞与缸壁之间保持均匀合理的配合间隙,避免冷态敲缸、热态拉缸的故障。活塞环的开口间隙、侧隙、背隙都有明确的设计公差范围,开口间隙过小会导致热态下环膨胀卡滞在缸内,间隙过大则会造成密封失效燃气下窜。连杆的大小头中心距是决定发动机冲程的关键参数之一,尺寸偏差会直接影响发动机压缩比与活塞运动上止点位置,安装时连杆的朝向标记必须与活塞顶部的朝前标记对齐,避免进排气侧配气相位匹配错误,同时连杆螺栓属于高强度预应力螺栓,不允许重复使用,安装前需要在螺纹部位涂抹少量机油降低摩擦扭矩,保证预紧力符合设计要求。在实际工况中,这套组件需要承受最高上千摄氏度的瞬时燃气温度、

  数兆帕的爆发压力,同时每分钟数千次的往复运动要求部件具备足够的疲劳强度与耐热性能,活塞材质采用共晶铝硅合金,兼顾轻量化与导热性能,连杆采用中碳钢锻造后经调质处理,表面喷丸强化处理提升抗疲劳寿命。在三维建模过程中,需要重点关注活塞环槽的尺寸公差、连杆大小头的形位公差、活塞销孔的同轴度要求,这些参数直接决定部件装配后的运行可靠性,建模时需要预留合理的热膨胀间隙,同时考虑运动过程中的干涉检查,确保活塞运行到上止点、下止点位置时,与气门、曲轴平衡块等周边部件不存在运动干涉。
