0.56英寸四位间隙均分七段数码显示器件

　　在工业控制数显面板、小型计时计数装置、家用小电器参数显示、实验教学演示设备这类需要直观输出数字量的场景里，直插式四位七段显示器件是应用覆盖面极广的基础显示部件，本次建模还原的是0.56英寸规格、四位字符间隙均分的共面显示器件，完全贴合量产直插件的实际结构特征。

　　从实际选型适配的角度看，这类显示器件的核心功能是通过七个独立发光段加小数点的组合点亮逻辑，实现0-9阿拉伯数字、部分英文字符及自定义符号的显示输出，四位一体的结构可以同时输出四组字符，完全覆盖温度数值、计时时分、计数累计、电压电流参数这类四位以内数字量的显示需求，间隙均分的字符排布避免了字符间距不均带来的读数偏差，人眼在30-50cm的常规操作视距下可以快速识别显示内容，不会出现字符拥挤或间距过大导致的读数割裂感。

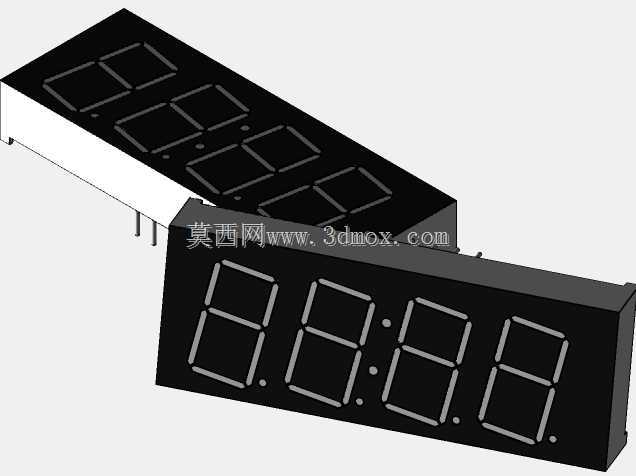

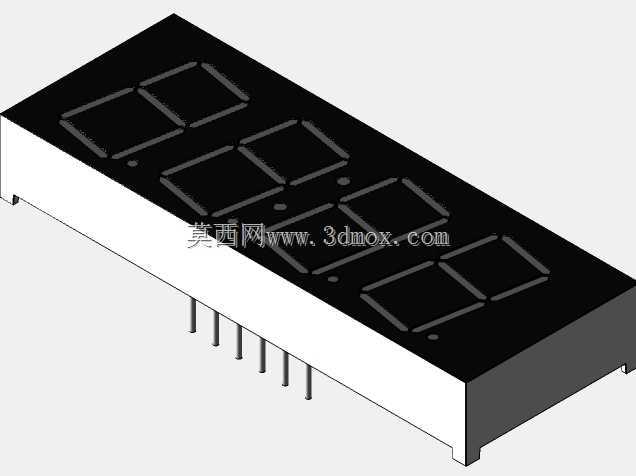

　　建模过程中首先还原了器件的外形尺寸边界，0.56英寸规格对应的字符高度为14.2mm左右，整体塑封本体的长度控制在50.3mm、宽度19mm、本体厚度7.8mm，完全匹配市面同规格器件的安装开孔尺寸，不会出现建模尺寸与实物偏差导致的面板干涉问题。引脚部分按照标准直插排布还原，共12个直插引脚，引脚直径0.5mm，引脚伸出本体长度3.5mm，引脚间距统一为2.54mm标准间距，适配通用万用板、定制PCB的焊盘设计，建模时特意保留了引脚根部的塑封固定凸台，还原实际生产中引脚与塑封本体的连接结构，避免结构设计时忽略凸台尺寸导致的装配顶起问题。

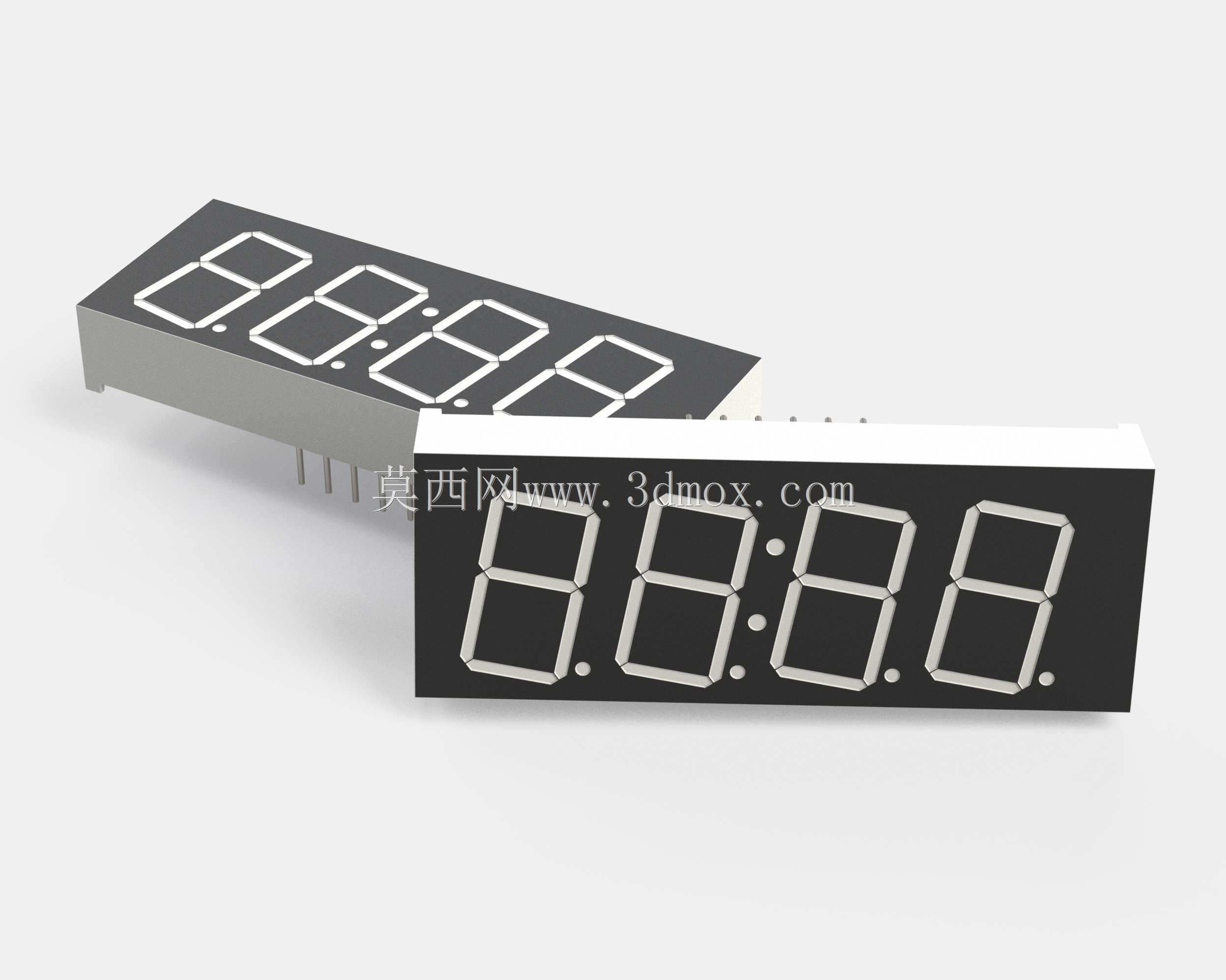

　　从结构设计思路上，建模时优先区分了黑色环氧塑封本体与表面白色发光段的材质边界，塑封本体做了细微的哑光磨砂质感还原，匹配实物塑封表面的漫反射特征，避免渲染时出现不合理的高光反射；发光段部分做了轻微的内凹处理，还原实际器件中发光段嵌入塑封本体的结构，而非简单的平面贴图，同时在每个字符的右下角预留了小数点的独立段结构，对应实物中可独立点亮的小数点位，满足带小数位的数值显示需求。器件背部的塑封定位凸点也做了还原，两个直径1.2mm的圆形定位凸点对称分布在本体背部两侧，对应PCB安装时的定位孔设计，装配时可以先通过定位凸点预固定器件，再进行波峰焊或手工焊接，避免焊接过程中器件偏移导致的引脚错位。

　　实际应用中这类器件的安装方式分为两种，一种是直接焊接在PCB板上，通过引脚与焊盘的焊接实现固定与电气连接，建模时预留的引脚长度与塑封本体底部到PCB表面的间隙为0.8mm，匹配焊接工艺要求的焊锡爬升空间，不会出现本体贴死PCB导致的焊接虚焊问题；另一种是加装面板式固定座，建模时本体两侧的边缘厚度为1.2mm，适配常用的塑料固定座卡槽尺寸，不需要额外修改结构即可直接卡入固定座，实现面板前置安装的需求。

　　在结构细节处理上，建模时特意还原了塑封本体边缘的0.2mm脱模斜度，匹配实际注塑生产的工艺特征，不会出现垂直侧壁无法脱模的不合理结构；表面发光段的笔画宽度统一为2.2mm，笔画间隙0.8mm，完全匹配实物的显示比例，不会出现笔画过粗或过细导致的显示失真；四位字符的中心间距统一为12.5mm，实现完全均分的间隙排布，对应型号中四位间隙均分的特征，区别于常见的时钟类四位显示器件中间两位间距加宽的结构，适配通用数字显示场景而非专用时钟显示场景。

　　对于做电控面板结构设计、小型电子装置结构开发的工程师来说，这个模型可以直接导入装配体中做干涉检查、面板开孔尺寸核对、安装位置模拟，不需要额外测量实物尺寸调整模型参数，所有结构细节都对应量产实物的特征，避免建模偏差导致的后期打样装配问题。
