适配树莓派3B+的分体式ABS防护外壳结构

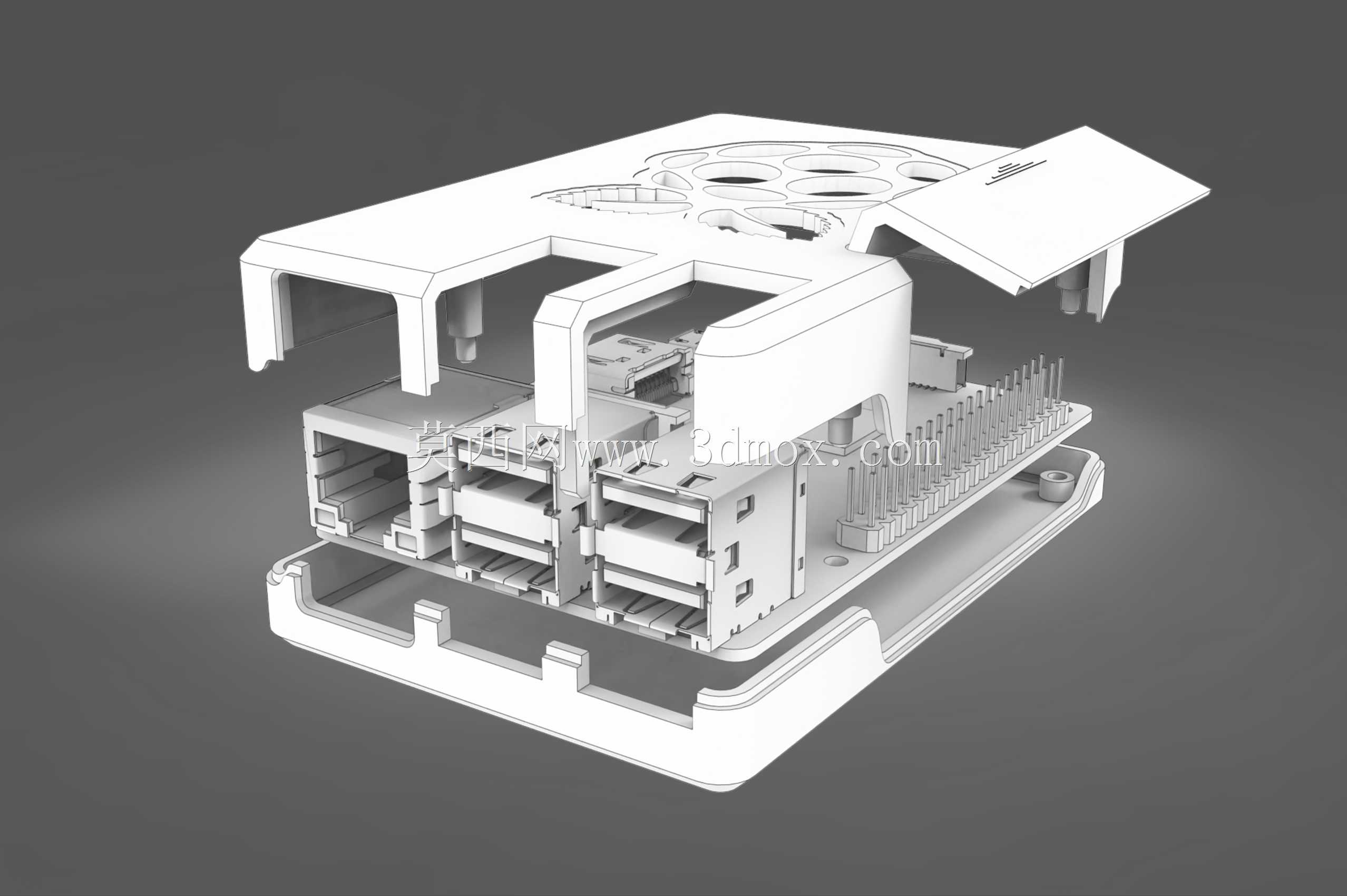

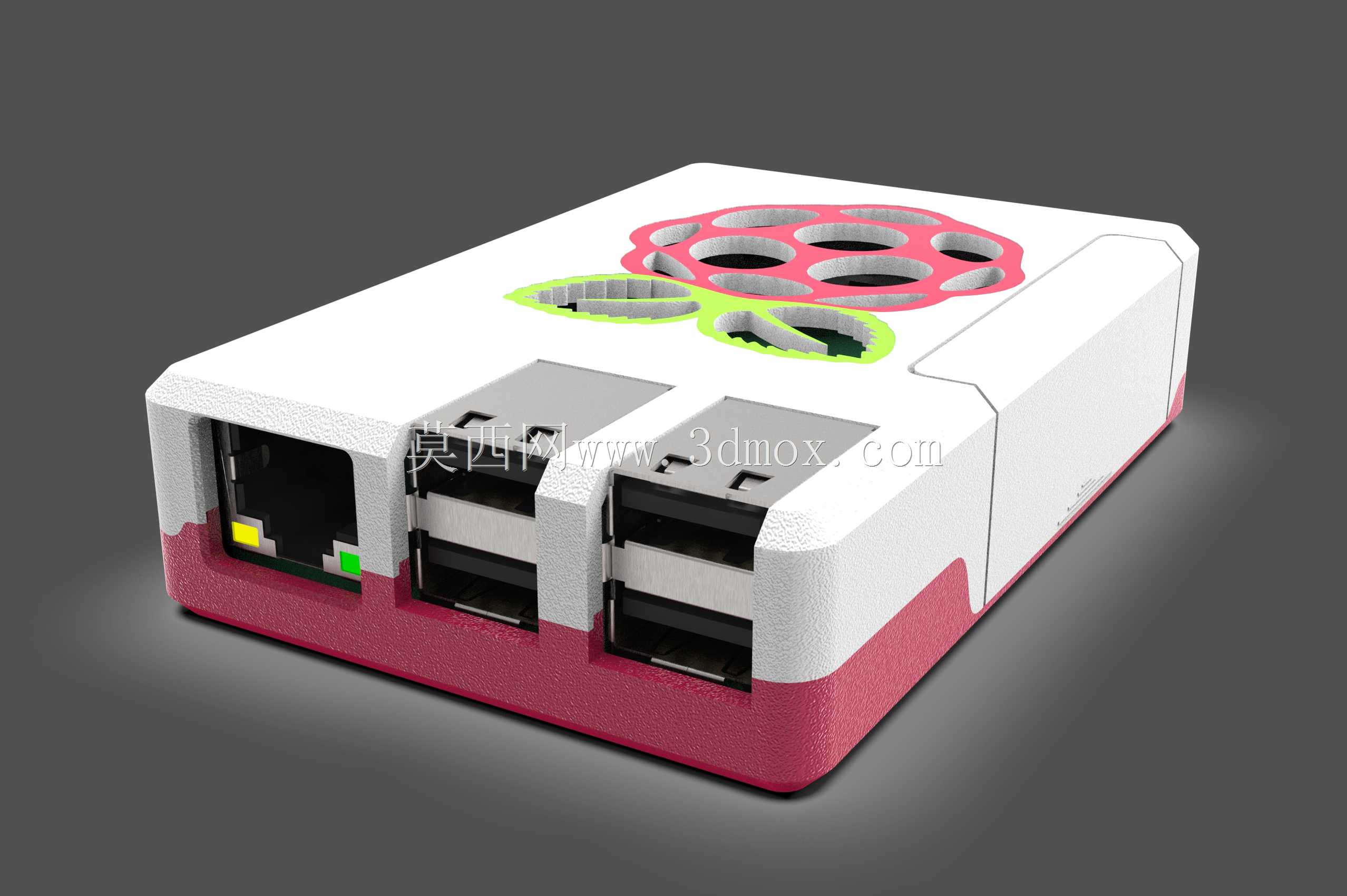

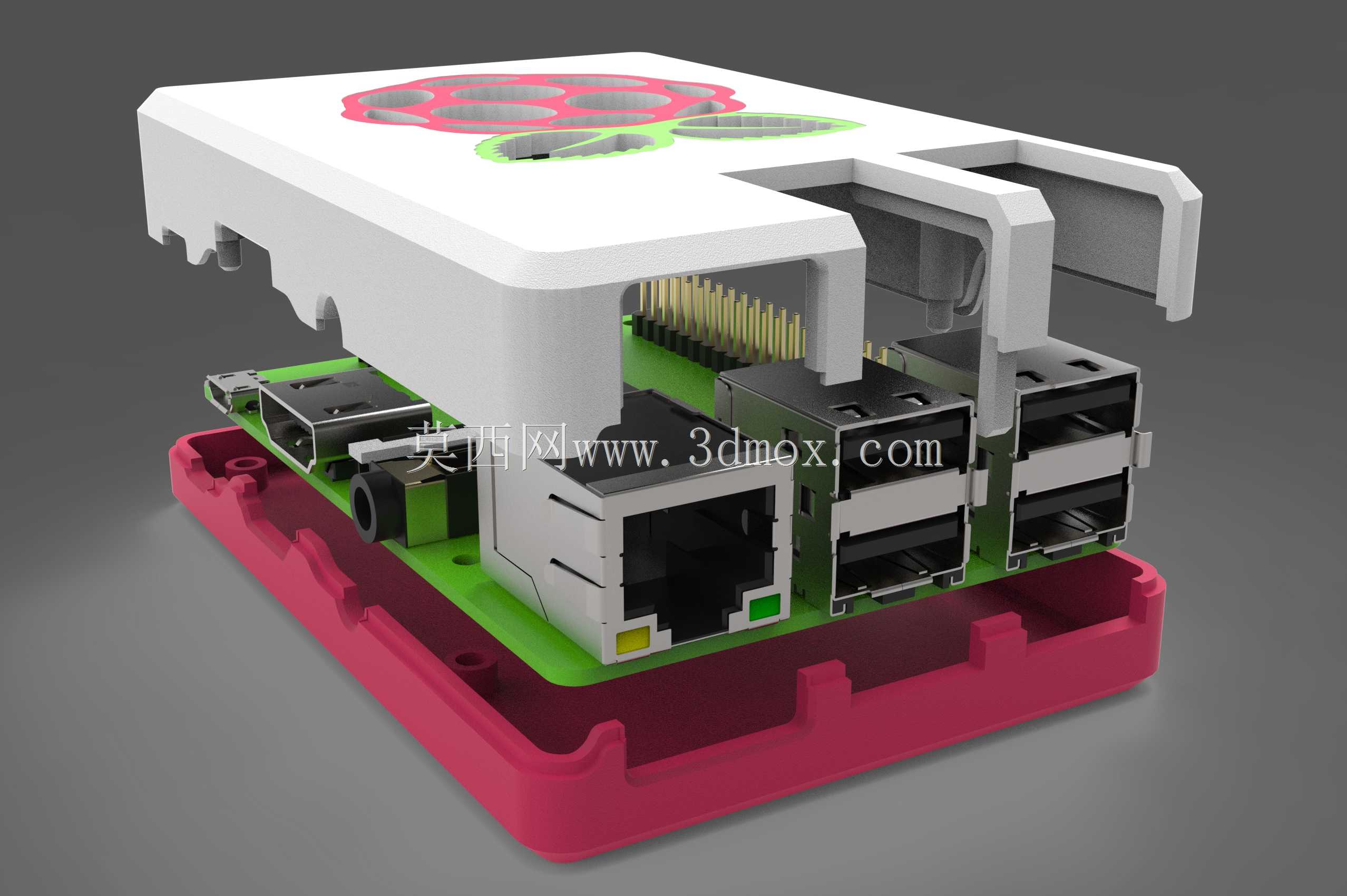

　　在嵌入式开发、小型智能硬件原型验证场景中，单板计算机的防护与端口适配一直是结构设计环节需要重点考量的内容，这款适配Raspberry Pi 3 B+的分体式防护结构，正是针对单板机实际使用中的防护需求、端口操作便利性做的针对性结构设计。从实际使用场景来看，嵌入式开发过程中，树莓派常被放置在桌面、设备机柜内部、小型智能终端壳体中，裸露的电路板容易受到积尘、意外磕碰、接线拉扯带来的损伤，同时零散的单板放置也容易在调试过程中被周边工具刮擦到板载元件，这款外壳的设计首先解决的就是板体的物理防护问题，同时兼顾所有外接端口的操作便利性，不需要拆卸壳体就能完成所有外设接线与存储介质的插拔操作。整个壳体采用三部分组合的ABS结构设计，

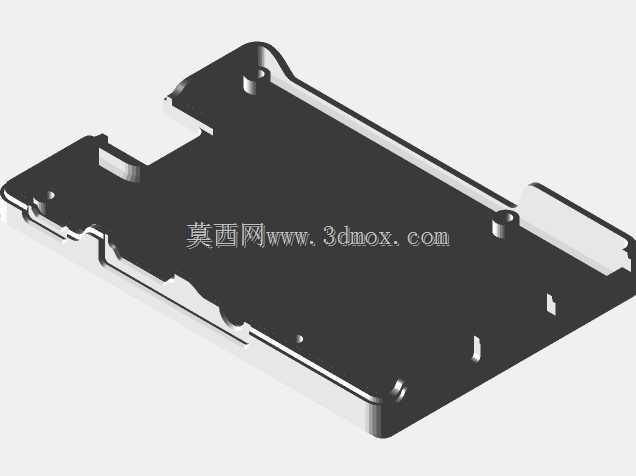

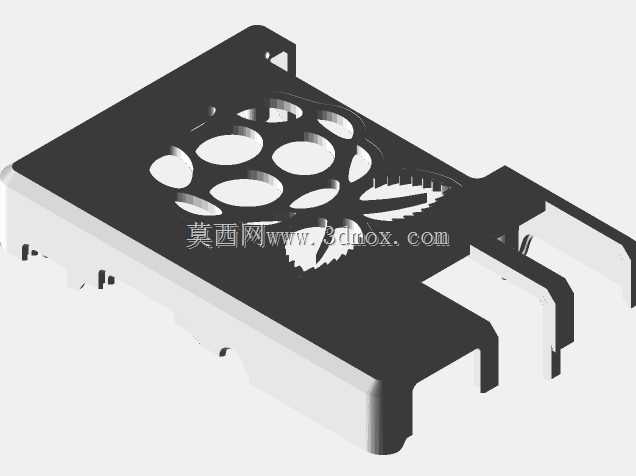

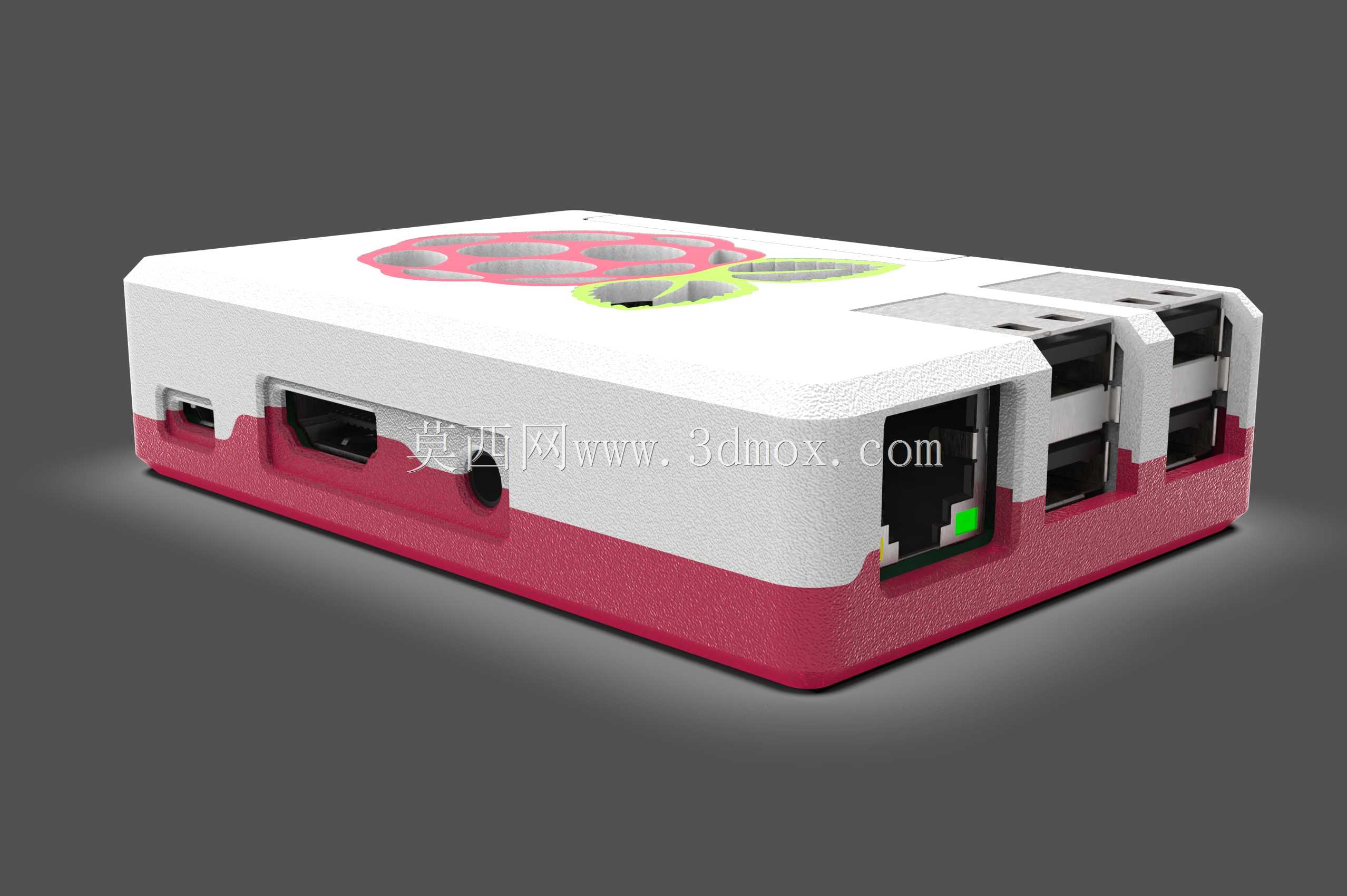

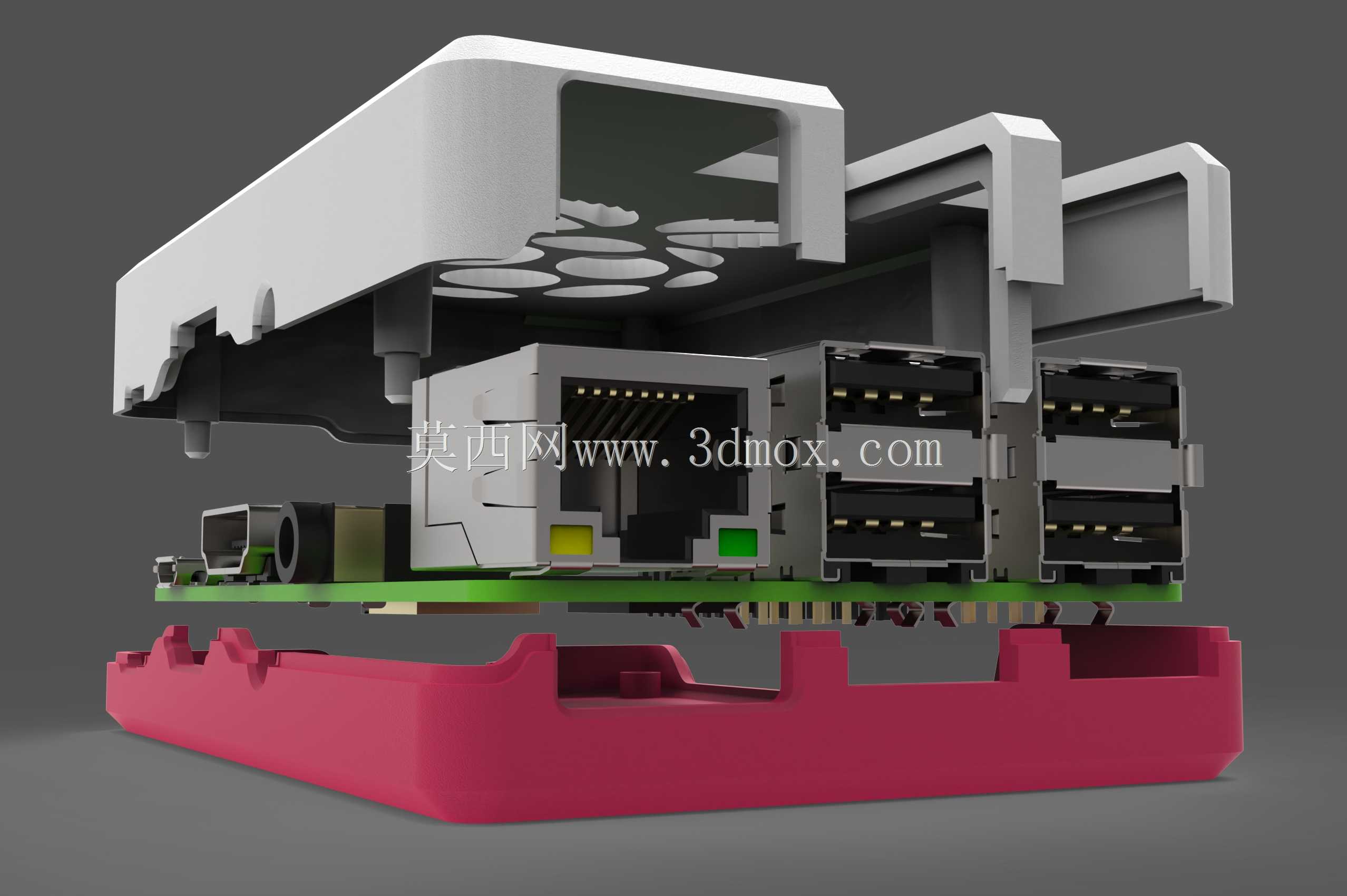

　　拆分逻辑完全围绕板载元件的布局与装配流程展开：底部承托结构直接对应树莓派主板的安装孔位，预留了定位柱与安装间隙，能够将主板牢牢固定在底壳上，避免主板在壳体内出现窜动，底壳的边缘做了围边结构，高度刚好覆盖主板侧边的非端口区域，既能够对主板侧边形成围挡防护，又不会遮挡侧边排布的各类接口。上盖部分做了针对性的避让设计，对应板载芯片的散热区域预留了通风开孔，这些开孔采用阵列式的椭圆孔布局，既能够保证壳体内外的空气流通，帮助板载主控、内存芯片在运行过程中散出热量，又能够避免大尺寸异物从开孔处掉入壳体内接触电路板，开孔的边缘做了圆角过渡，避免注塑生产过程中出现应力集中的问题，也能防止装配时划伤操作人员。中间的衔接结构则负责上下壳体的定位与扣合，在对应端口的位置做了精准的切口设计：微型HDMI接口位置的切口尺寸刚好匹配HDMI公头的插入尺寸，预留了足够的插拔操作空间，不会出现插头插不到位或者被壳体挡住的问题；音频视频复合接口的位置做了圆形避让，能够适配3.5mm音频插头的插入深度；双USB接口区域的切口做了连体式的开口设计，两个USB口的操作空间连通，既方便两个USB设备同时插拔，也能降低壳体加工时的尺寸精度要求，避免因为单个开口的尺寸公差导致USB插头无法顺利插入；以太网端口的位置对应RJ45接头的外形做了避让，预留了卡扣的活动空间，网线插入后能够正常卡紧，不会被壳体顶住导致接触不良；电源接口的位置同样做了精准的尺寸匹配，

　　适配Micro USB或者Type-C规格的电源插头（对应3B+的电源接口规格），保证电源插头能够完全插入，避免出现接触不良导致的供电不稳问题；microSD卡的卡槽位置在壳体侧边做了开口，不需要拆开上盖就可以直接插拔内存卡，方便开发过程中更换系统镜像、拷贝数据。从安装边界来看，整个壳体的外形尺寸完全贴合树莓派3B+的主板轮廓，长宽方向仅比主板大出壳体壁厚与围边的尺寸，不会额外占用过多的安装空间，能够适配绝大多数标准的树莓派安装支架、壁挂固定件，也可以直接嵌入到各类小型智能终端的内部腔体中，作为核心控制板的内置防护结构使用。壳体的壁厚设计遵循ABS注塑件的常规设计规范，既保证了壳体的结构强度，日常拿取、轻度磕碰不会出现开裂变形，又不会因为壁厚过厚导致材料浪费、注塑成型周期过长。所有的棱边都做了圆角处理，没有尖锐的边角，既提升了手持操作的手感，也能避免在装配、调试过程中划伤线材或者操作人员。在装配逻辑上，这款壳体采用无螺丝的扣合设计，上下壳体通过卡扣结构固定，不需要额外的紧固件就可以完成装配，拆卸时只需要拨开侧边的卡扣就可以打开壳体，方便开发过程中对主板进行调试、更换散热片等操作，相比螺丝固定的壳体，装配和维护的效率更高，也不会出现螺丝滑牙、丢失的问题。针对板载的状态指示灯，壳体对应位置做了透光的薄区设计或者小开孔，不需要打开壳体就可以直接观察到电源、工作状态、网口链路的指示灯状态，方便调试过程中判断设备的运行状态。

　　底部承托结构对应主板的发热区域还预留了散热片的安装空间，如果用户需要加装被动散热片或者小型主动散热风扇，不需要对壳体进行额外的打磨修改就可以直接安装，兼容常见的树莓派散热配件。从实际应用的角度出发，这款外壳不仅适用于个人开发者的桌面开发场景，也可以用于小批量的智能硬件产品原型制作，当开发者基于树莓派3B+制作小型NAS、家庭自动化网关、媒体播放器、网络监控终端等产品时，这款壳体可以直接作为产品的初级防护结构使用，不需要重新开模制作外壳，能够大幅缩短原型验证的周期，降低小批量试产的成本。结构设计过程中充分考虑了注塑生产的工艺要求，所有的卡扣、开孔、壁厚都符合注塑件的脱模要求，没有出现倒扣、壁厚突变等容易导致注塑缺陷的结构，具备直接开模量产的可行性。端口的切口位置公差控制在合理范围内，既不会因为尺寸过小导致插头无法插入，也不会因为尺寸过大导致壳体与插头之间出现过大的缝隙，影响防护效果与外观整洁度。
