单根动力输送滚筒三维结构设计

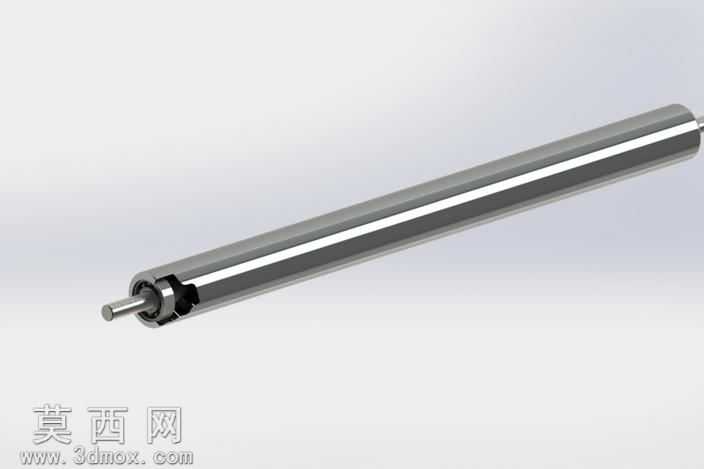

本模型为输送设备核心传动部件单根动力输送滚筒，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计规范，对滚筒的各个组成部分进行了独立特征构建，保证模型可编辑、可参数化调整。模型整体呈现细长圆柱主体结构，主体辊筒采用金属亮面材质渲染，还原了不锈钢滚筒的真实金属质感，表面做了高反光抛光材质处理，清晰呈现圆柱面的光影过渡效果，端部的安装轴、轴承卡位结构、端盖连接部件均做了精细化建模，轴端的阶梯结构、卡簧槽、传动连接位的细节特征完整还原，没有出现特征缺失或者结构简化过度的问题。设计过程中充分考虑了滚筒在输送线中的实际装配需求，辊筒主体与端盖的配合尺寸、轴的伸出长度、轴承安装位的公差预留都按照实际工业应用标准进行设定，端部的传动连接结构适配常见的链传动或者带传动输送场景，可直接用于各类辊筒输送线的方案布局、装配模拟以及工程出图参考。渲染阶段采用了工作室均匀布光方案，通过多盏面光源打亮滚筒的金属表面，突出圆柱面的曲面流畅度，同时清晰展现端部装配结构的层次关系，不同材质部件做了区分处理：金属辊身采用高反射不锈钢材质，安装轴采用哑光钢材材质，端部的密封件、卡簧采用深色工程塑料或者发黑处理金属材质，让整体模型的视觉层次清晰，结构辨识度高。模型的结构设计兼顾了实用性与通用性，可根据实际输送负载、输送速度需求调整辊筒直径、壁厚、轴径以及有效输送长度，适配轻工、物流、包装、食品加工等多个行业的输送线搭建需求，建模过程中所有特征均保留建模历史，方便后续设计人员根据实际项目需求进行参数修改，无需重新构建基础结构，大幅提升输送设备设计阶段的方案迭代效率。
