龙门式皮带输送设备三维结构设计

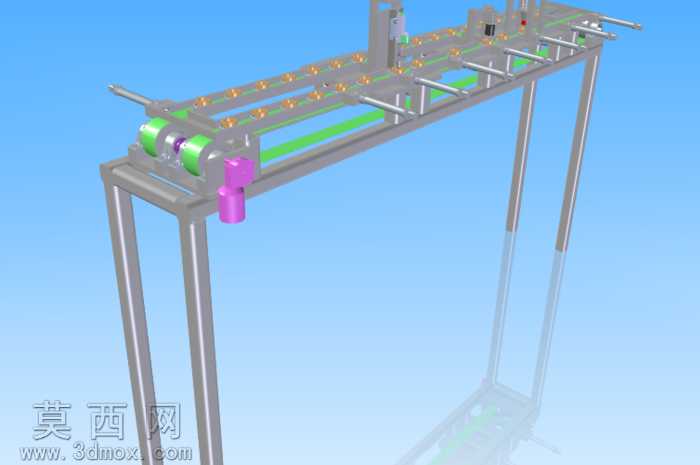

本作品为龙门式皮带输送设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行了1:1比例的参数化构建。首先从整体机架结构入手，采用四根立式支撑柱搭配顶部横向承载梁的龙门式框架设计，支撑柱与横梁的连接部位做了加强筋结构处理，保证机架在承载输送物料时具备足够的结构刚度，避免运行过程中出现晃动变形的问题。建模时对机架的金属材质进行了真实还原，赋予哑光银灰色金属质感，表面添加细微的磨砂纹理，模拟工业铝合金型材的真实外观效果。中部输送主体部分，重点构建了两端的传动辊筒结构，辊筒表面做了滚花纹理设计，增大与输送皮带之间的摩擦力，防止皮带运行时出现打滑现象；驱动端设置了独立的动力安装位，预留了电机与减速机构的装配接口，传动辊筒与机架之间的轴承座结构也做了精细还原，清晰呈现转动副的装配关系。输送皮带采用绿色哑光橡胶材质，建模时调整了材质的粗糙度与反光参数，还原工业输送皮带的真实质感，皮带下方设置了多组平行排布的托辊结构，沿输送方向等距分布，用于承托皮带及上方输送的物料，避免皮带受重下凹影响输送平稳性。设备侧边还设计了多组可调式导向挡条，挡条通过螺栓组件与机架横梁连接，可根据输送物料的宽度灵活调整挡条间距，适配不同规格物料的输送导向需求，端部的紫色调节部件采用了差异化的材质配色，与主体金属结构形成视觉区分，清晰标识调节机构的位置。渲染阶段采用了均匀的工业场景布光，添加柔和的环境反射效果，既清晰呈现各部件的结构细节，也避免过度反光造成的结构辨识度下降，整体模型完整还原了皮带输送机的装配逻辑与结构特点，各部件之间的装配关系清晰明确，可用于设备结构展示、原理讲解以及后续的工程优化参考。
