吨袋卸料站配套倾斜螺旋输送设备

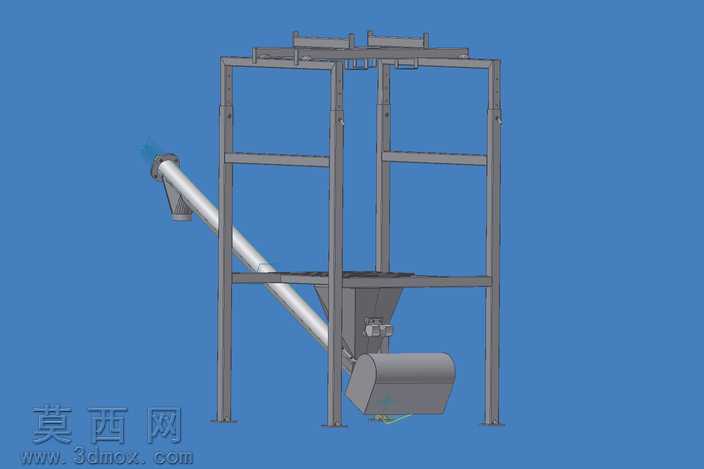

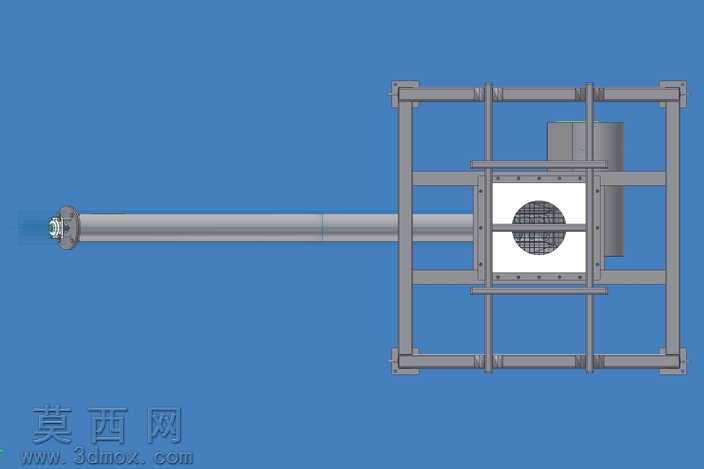

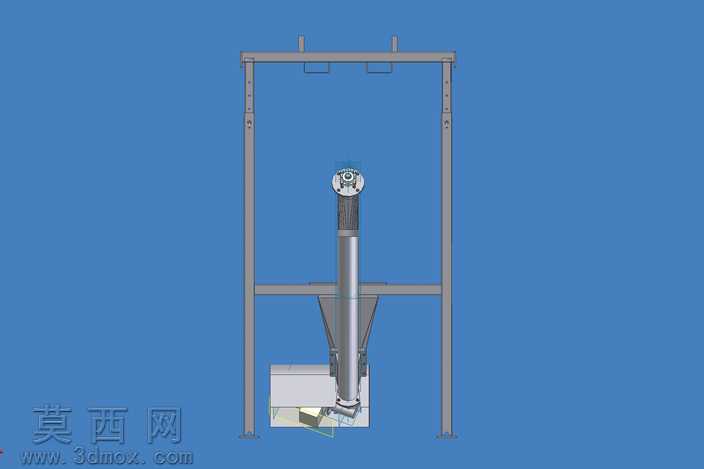

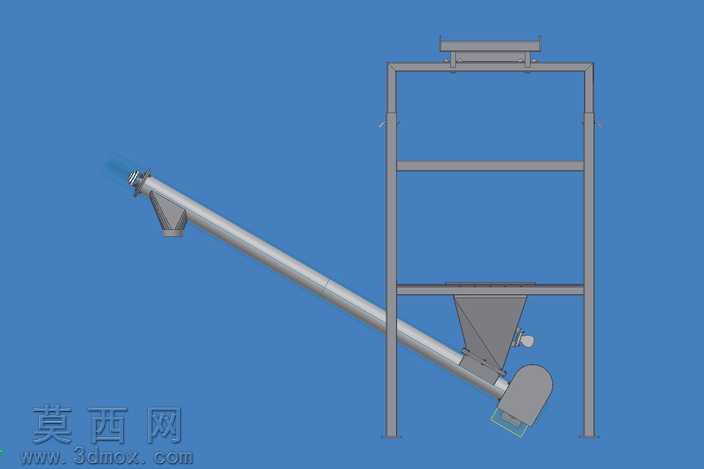

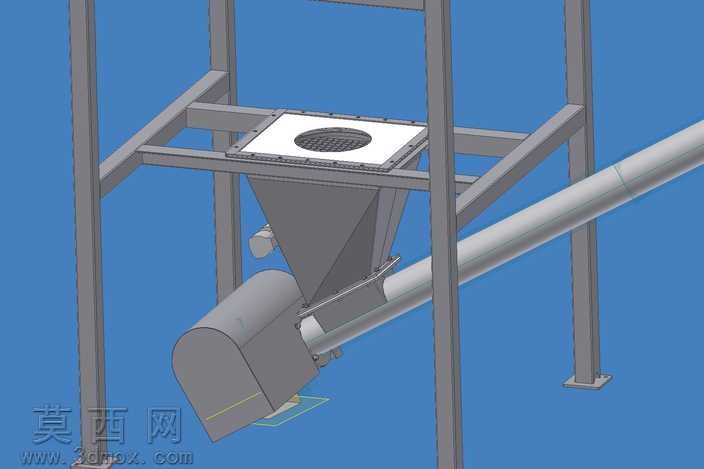

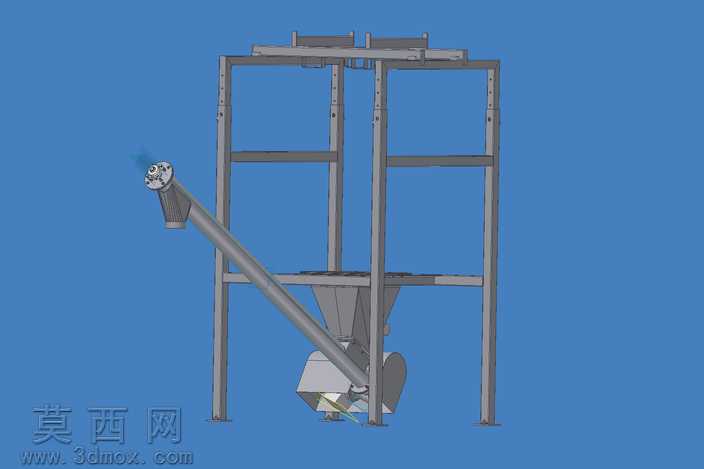

本套三维模型为吨袋卸料工位配套的倾斜式螺旋输送装置，整体采用Creo软件完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的装配关系、配合公差进行了符合实际生产要求的还原，所有结构均做了可制造性校验，无干涉、破面等建模问题。模型整体由立式吨袋承载框架、受料斗、倾斜螺旋输送主体、驱动端组件、出料端结构几大部分组成，框架采用标准型钢拼接的桁架式结构，建模时还原了型钢的截面特征、焊接连接位的细节，三层横撑的布局既保证了架体的结构强度，也为吨袋吊装、卸料操作预留了充足的操作空间，架体底部设置的安装底板预留了地脚螺栓孔位，可直接用于现场安装布局的方案校验。受料斗采用锥形收口设计，建模时还原了斗壁的倾斜角度、内壁的导流结构，以及配套的破拱、截料组件细节，能够保证吨袋内卸下的散状物料顺畅进入螺旋输送腔，不会出现物料架桥、堵料的问题。倾斜布置的螺旋输送主体，建模时完整还原了螺旋叶片的螺距、叶片厚度、中心轴的支撑结构，输送管的壁厚、连接法兰的螺栓孔位都做了1:1还原，驱动端的减速电机、传动护罩结构细节清晰，出料端的出料口设置了快装连接结构，可适配下游不同的生产设备接口。渲染阶段采用工业蓝作为背景底色，对金属材质的架体、输送管做了哑光金属质感处理，螺旋叶片、驱动部件做了对应的材质区分，整体渲染效果清晰直观，能够完整展示设备的整体布局和结构组成。设计过程中充分考虑了散料输送的实际工况，120公斤每小时的输送能力可满足小产能生产线的粉料、小颗粒物料输送需求，倾斜角度的设计兼顾了卸料高度要求和设备占地空间的平衡，整体结构紧凑，安装维护便捷，可直接用于散料处理生产线的方案布局展示、设备结构教学、非标设备设计参考使用，模型包含的通用结构也可直接复用至同类输送设备的设计项目中，有效缩短同类设备的设计周期。
