车床尾座高精度三维结构模型

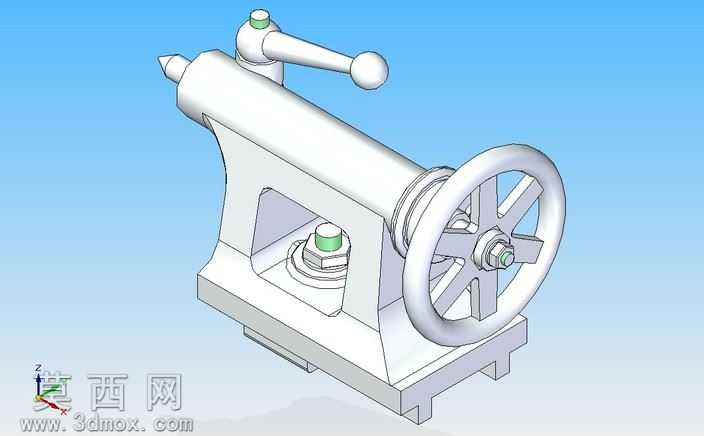

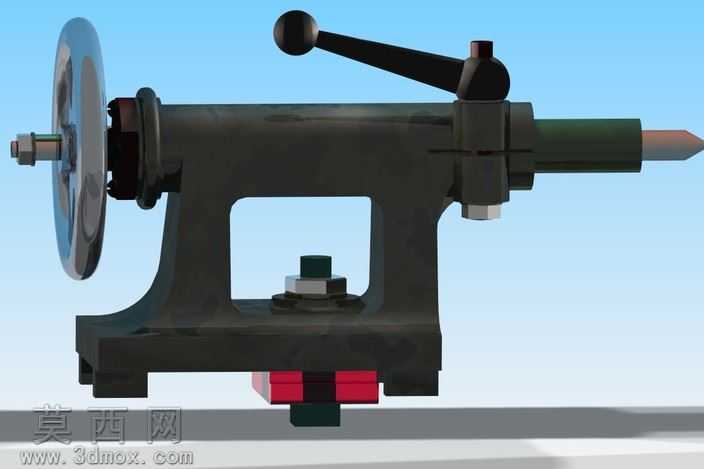

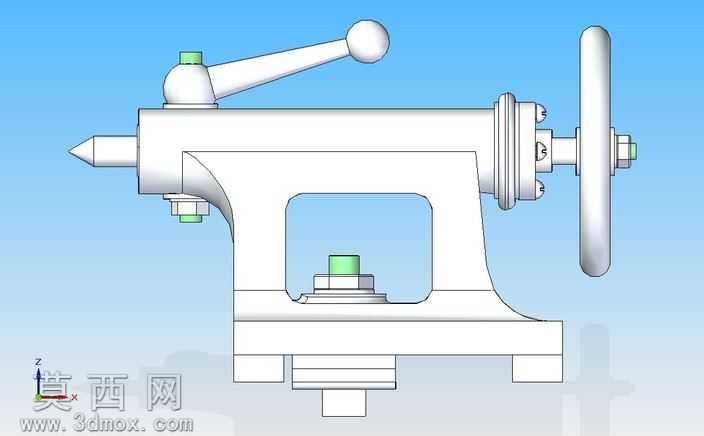

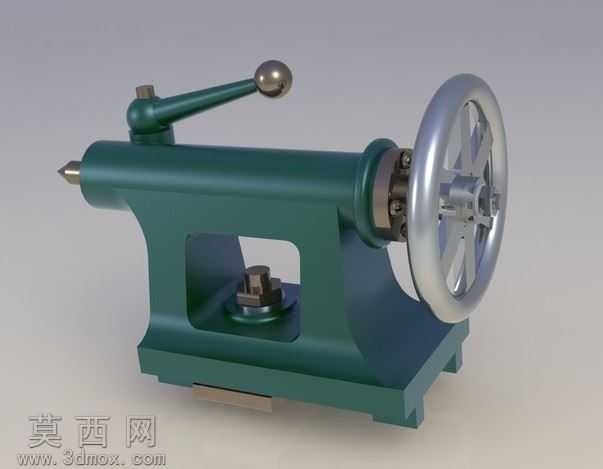

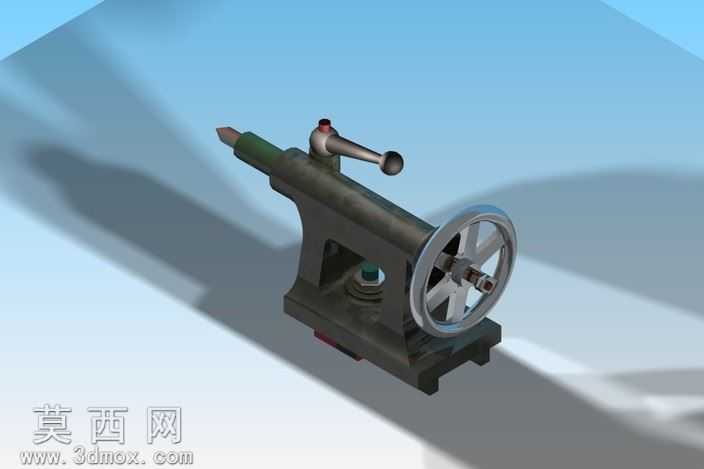

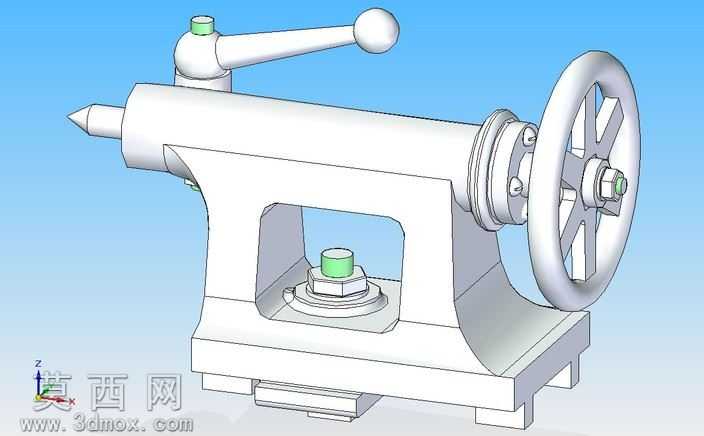

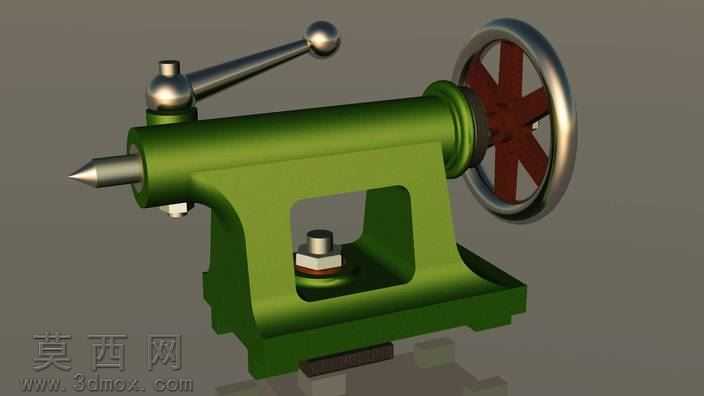

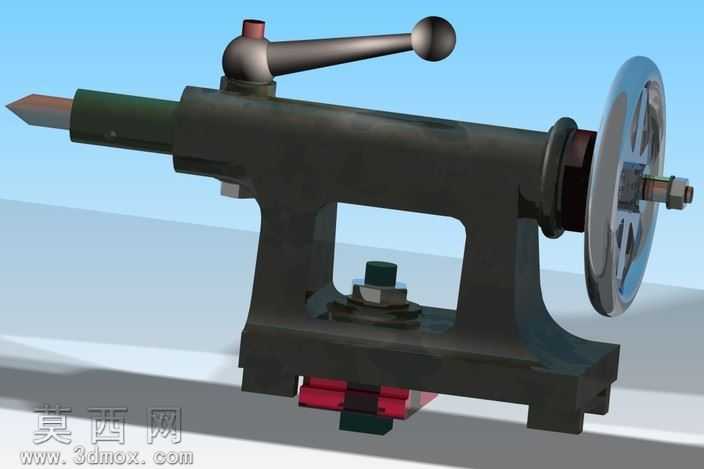

本模型为车床配套尾座的全参数化三维建模成果，建模过程严格遵循普通车床尾座的实际生产制造尺寸与装配逻辑，完整还原了尾座从底座锁紧机构到顶尖套筒传动系统的全部细节。模型构建阶段首先完成底座主体的特征建模，精准复刻了底座与车床导轨配合的安装基面、底部锁紧压板的卡槽结构，以及上部壳体的一体化支撑造型，对底座上的调节螺栓安装孔、锁紧螺母定位槽等细小特征均做了等比例还原，未做简化省略。套筒与顶尖传动部分采用同轴度约束完成装配，建模时还原了套筒的精密滑移内腔、丝杠螺母传动副的啮合结构，手轮部分完整绘制了轮辐、手柄球、刻度盘的全部细节，手柄操纵机构的偏心锁紧结构也按照实际机械原理做了运动仿真预留，可直观展示尾座套筒锁紧、进给的完整动作逻辑。材质渲染阶段针对不同部件做了区分处理：底座与壳体采用铸铁哑光材质，还原铸件表面的细微磨砂质感；手轮、手柄球、锁紧螺栓采用金属镀铬亮面材质，表现机加工金属件的光洁度；顶尖部分采用高速钢材质，做了刃口抛光的质感处理；底部锁紧压板的调节垫块做了发黑处理的材质表现，不同材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实车床尾座的实物外观。模型装配过程严格遵循机械装配公差要求，所有配合面均设置了符合实际工况的配合约束，滑移部件预留了合理的运动间隙，转动部件添加了同轴度与转动自由度约束，既保证了模型外观的还原度，也可直接用于装配教学、机构运动演示场景。设计过程中充分考虑了尾座的实际功能需求，对套筒的行程限位结构、壳体的加强筋造型、手轮的受力握持结构均做了精准还原，完整呈现了传统车床尾座的经典机械结构，可作为机床部件设计参考、机加工教学演示、虚拟装配实训的数字化素材使用。
