多色款手动台钻支架结构设计

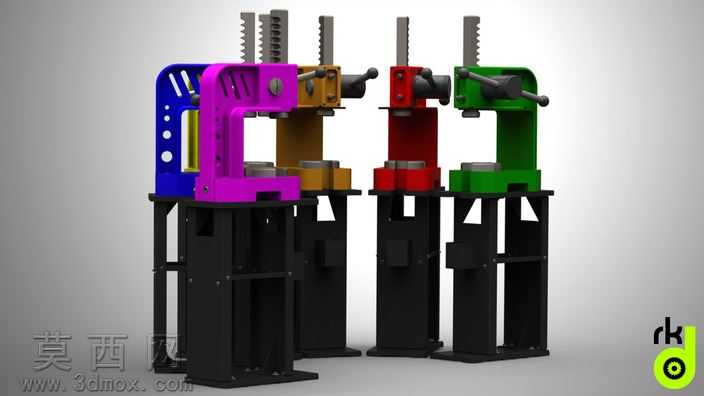

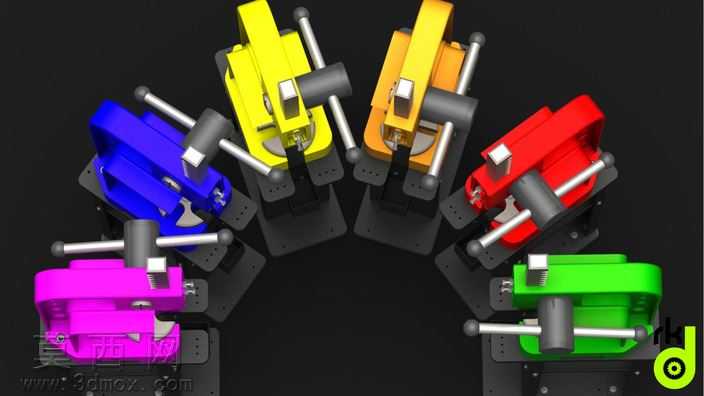

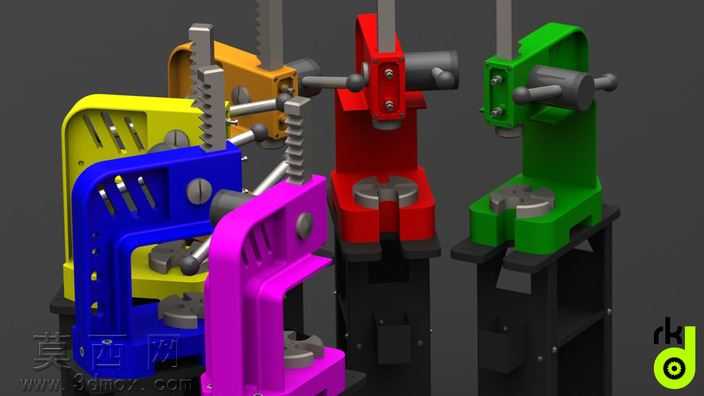

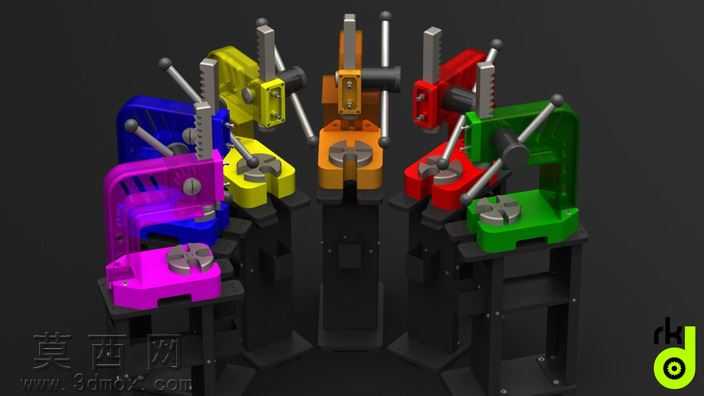

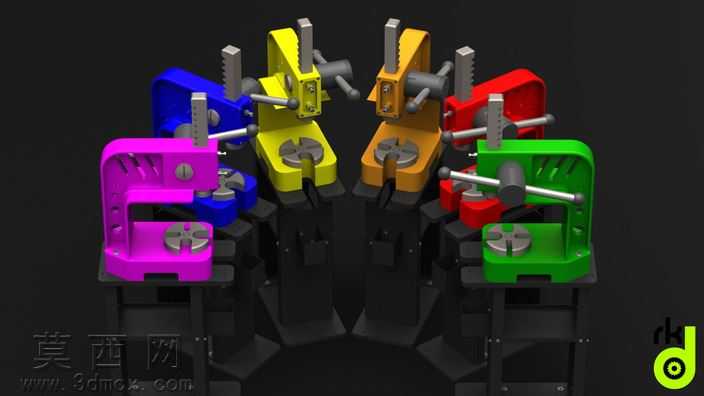

本套手动台钻支架模型采用三维参数化建模完成，建模过程中严格遵循机械加工设备的结构设计逻辑，对核心传动、支撑、执行部件做了完整的结构还原，未做多余的简化处理，能够完整呈现手动台式压合/钻孔设备的运作原理。模型在渲染阶段采用了高饱和度的差异化配色方案，对不同功能模块的外壳、传动件、操作件分别赋予蓝、紫、黄、橙、红、绿等不同的哑光塑料与金属材质，既清晰区分了各个独立的结构单元，也让整体视觉效果更具辨识度，便于快速识别不同部件的装配位置与功能属性。从结构设计来看，模型核心采用齿轮齿条直动传动结构，将手轮的旋转运动转化为压头的垂直直线运动，传动路径短、机械效率高，能够满足小型零件压装、轻量钻孔作业的行程与压力输出需求；支架主体采用一体式弯板支撑结构，底部预留了工件装夹平台，平台上设置了定位槽结构，可适配不同规格的简易夹具，保证作业过程中工件的位置稳定性；操作端设置了对称式手摇柄，符合人体工程学操作逻辑，操作人员可单手或双手施力，控制压头的下行速度与压合力度；齿条背部设置了导向限位结构，可避免齿条运动过程中出现偏摆，保证压头运动的直线度，提升作业精度。设计过程中，创作者参考了市面常见手动台钻、手啤机的成熟结构，同时对原有设备的外壳造型做了优化调整，在外壳上开设了减重槽与观察孔，既降低了支架整体的自重，也便于观察内部齿轮齿条的啮合状态，方便日常维护与故障排查；模型完整还原了各个部件的装配关系，所有连接孔位、紧固螺丝、转轴配合面都做了精准建模，可直接用于结构原理演示、教学教具制作，也可作为小型手动加工设备二次开发的设计参考，帮助设计人员快速完成方案迭代，缩短同类产品的开发周期。
