便携式跨接桁架桥梁结构设计方案

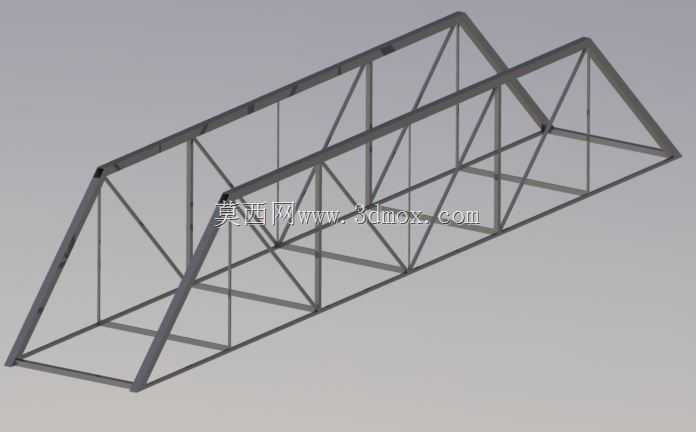

　　这类便携式桁架桥的核心应用场景集中在临时跨接作业领域，常见于施工场地临时通道搭建、小型沟壑快速通行保障、应急场景下的短距跨接布设，也可作为厂区内部跨管线、跨小型基坑的临时通行载体，适配小型乘用车、轻型作业车辆的通行需求，相比固定桥梁结构，其拆装便捷性、转运灵活性是核心设计优势。从结构功能特性来看，该桁架桥采用经典的下承式桁架受力体系，主桁架沿桥跨两侧对称布置，杆件之间采用焊接连接形成稳定的三角受力单元，能够将桥面承受的竖向荷载通过弦杆、腹杆有序传递到两端的支撑台座上，整体受力路径清晰，材料利用率高，在控制整体自重的前提下保证足够的结构刚度，避免通行过程中出现过大的挠曲变形。设计过程中首先要明确通行荷载边界，

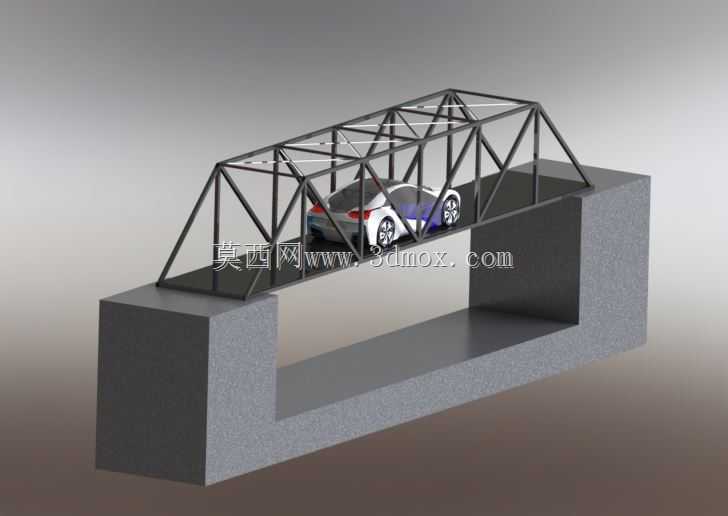

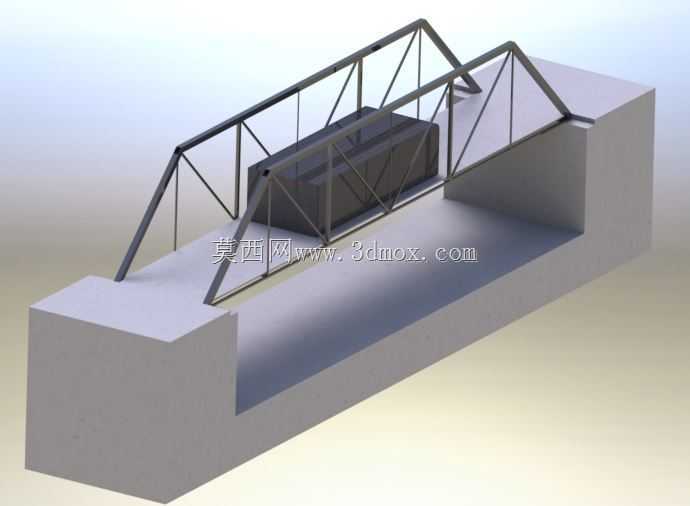

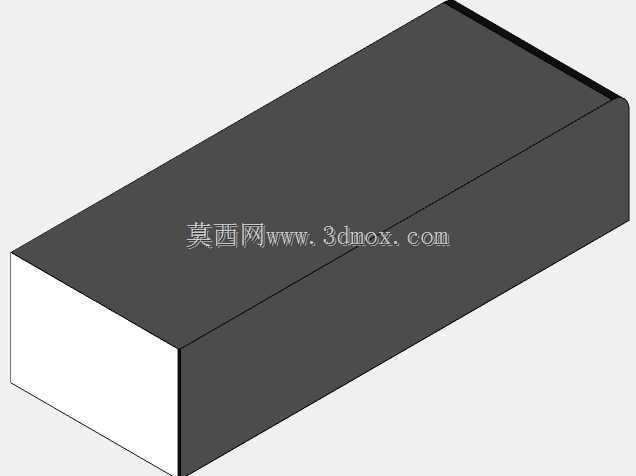

　　以小型乘用车通行需求为基准，核算单轮轮压、整车总重带来的竖向荷载，同时考虑通行过程中的动载系数，预留足够的安全余量；桁架杆件的截面选型优先选用标准化型材，减少非标加工量，所有焊接节点处做圆弧过渡处理，降低应力集中风险，避免长期交变荷载下出现节点疲劳开裂问题。两端支撑段设计为平直搭接结构，不需要额外做复杂的锚固处理，直接搭设在预先整平的混凝土台座或者硬化地面上即可完成布设，台座的承压面积需要根据地面承载力核算，避免局部压强过大导致沉降，影响桥体的水平度。外形尺寸方面，桥体净跨径适配小型沟壑的常见跨距，桥面净宽满足单台小型乘用车通行需求，两侧桁架的高度根据跨径对应的高跨比优化，在保证腹杆受力角度合理的前提下控制整体高度，

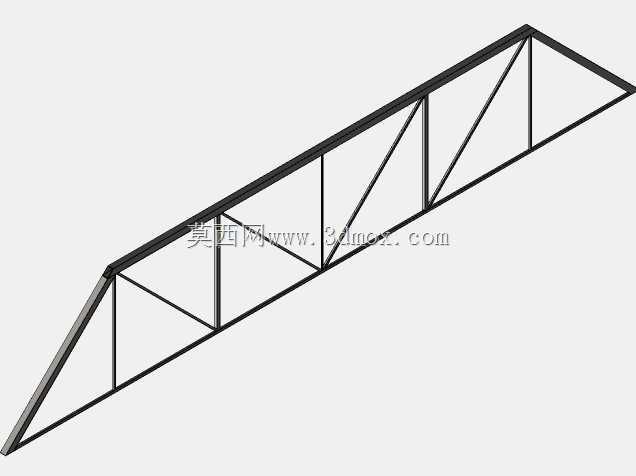

　　降低转运过程中的空间占用；桥体整体采用模块化焊接成型，不需要现场做大量拼接作业，单段桥体可通过轻型货运车辆转运，现场借助小型起重设备即可完成架设，整个布设过程不需要大型工程机械配合，适配作业空间受限的场景。桥面采用平板式铺装结构，表面做防滑处理，两侧桁架本身兼具防护栏的作用，不需要额外加装防护构件，进一步简化结构组成；桁架的上弦杆、下弦杆作为主要的受力承力构件，腹杆按照受力大小区分截面规格，受压腹杆适当加大截面长细比控制，受拉腹杆在满足强度要求的前提下优化截面尺寸，尽可能降低整体自重。实际应用中需要注意，该类桁架桥仅适用于轻型荷载的临时通行场景，禁止重载货车、重型工程机械通行，架设前需要确认两端支撑点的地基承载力满足要求，

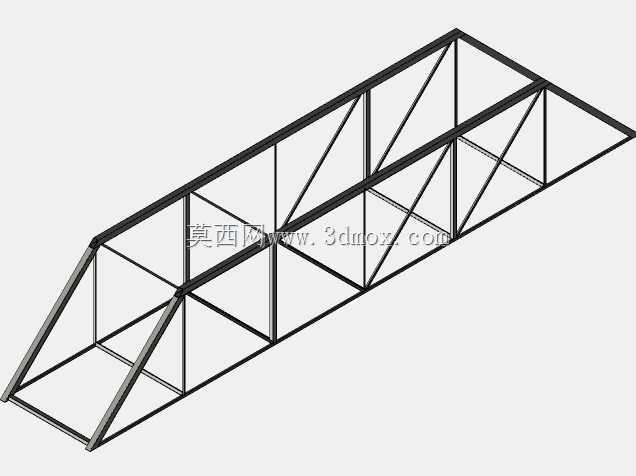

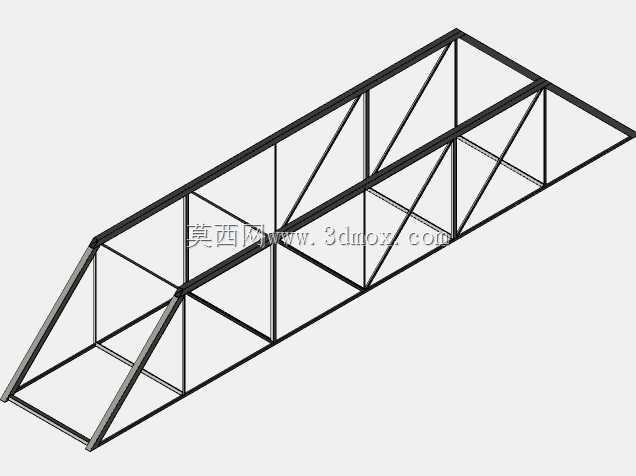

　　使用过程中定期检查焊接节点是否出现开裂、杆件是否出现变形，发现问题及时做加固处理；如果需要更长的跨接距离，可通过配套的连接构件做多段拼接，拼接节点处做加强处理，保证相邻桥段的受力传递连续性。从建模逻辑来看，整个结构先搭建主桁架的线框骨架，确定各杆件的空间定位，再对应赋予型材截面，节点处做焊接坡口的细节处理，桥面铺装板与下弦杆的连接位置做约束模拟，两端支撑位置设置固定约束，可通过仿真模拟验证不同荷载工况下的结构变形、应力分布，优化杆件布局，在保证结构安全的前提下进一步压缩自重，提升便携转运的便利性。
