下承式钢桁架桥梁结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460083
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计
  • 下承式钢桁架桥梁结构三维设计

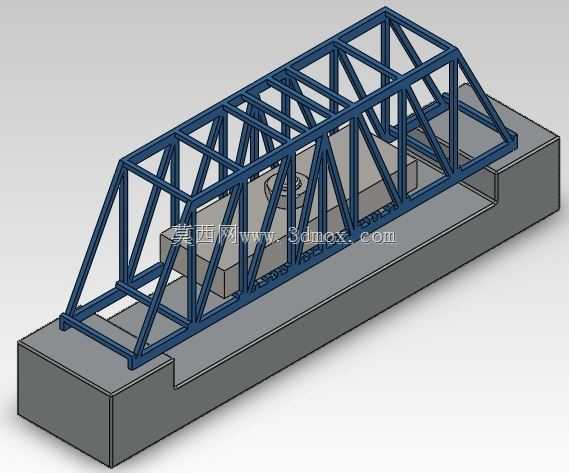

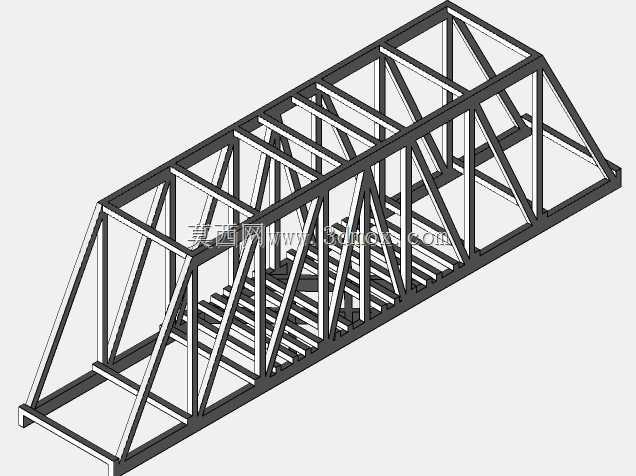

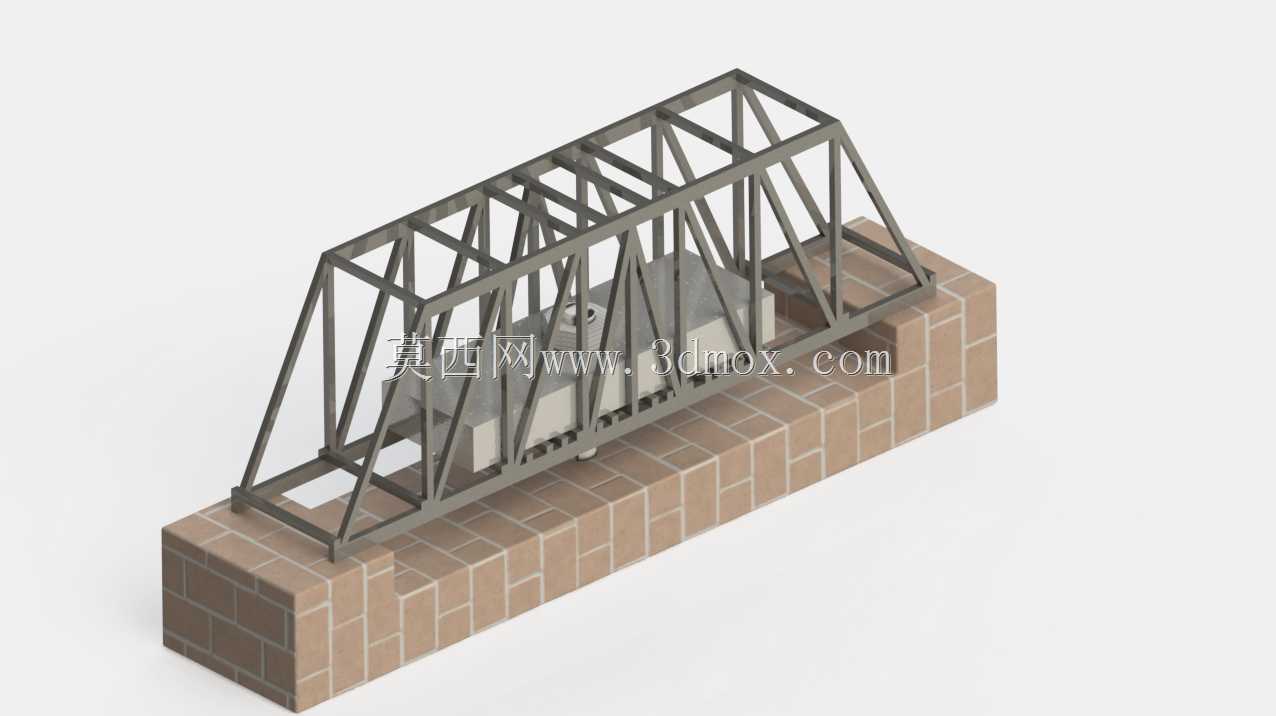

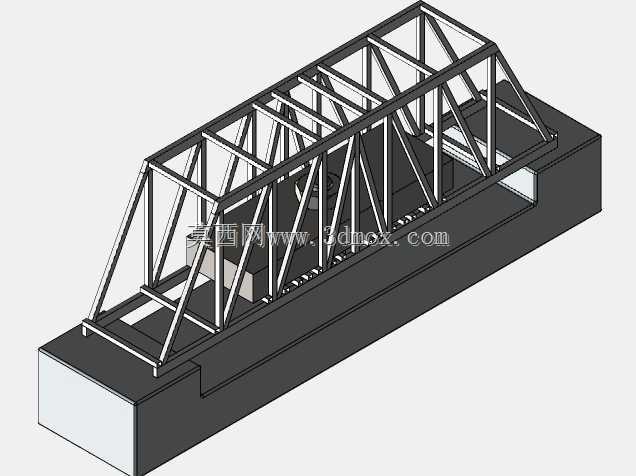

  本次设计的下承式钢桁架桥结构,主要应用于中小跨度的跨河、跨线交通场景,可作为人行通道、轻型车辆通行的承载结构,也可用于施工场地临时便桥搭建,适配平原、丘陵等多种地形的基础安装条件。从实际使用需求出发,该桁架桥采用三角形腹杆布置形式,这种结构形式能将桥面传递的竖向荷载通过弦杆、腹杆快速分解为轴向拉压力,充分发挥钢材的抗拉压性能,相比实腹梁结构能大幅降低自重,提升材料利用率,同时减少下部基础的承载负荷。设计过程中优先考虑结构的受力合理性,主桁架采用对称布置,两片主桁架通过上下平纵联、端横联连接成整体空间结构,保证桥梁在承受竖向荷载的同时,具备足够的横向抗风、抗偏载能力,避免结构出现侧向失稳问题。桥面系设置在主桁架下弦节点位置,

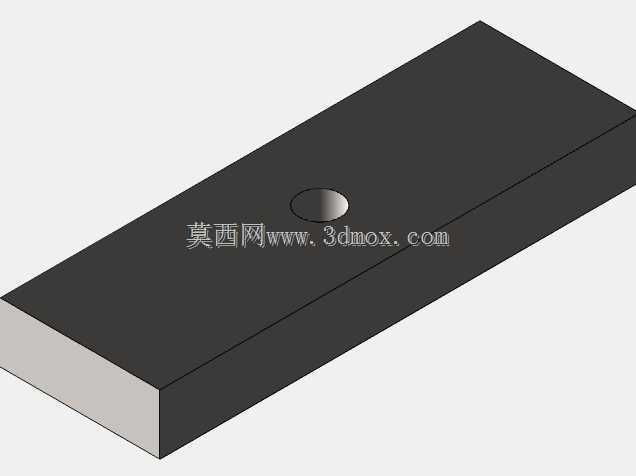

  荷载直接通过节点传递至桁架杆件,减少杆件受弯工况,所有杆件连接节点均采用焊接连接形式,节点板尺寸根据交汇杆件的内力大小确定,保证焊缝长度满足传力要求,避免节点处出现应力集中导致的结构破坏。安装边界方面,桥梁两端设置在混凝土桥台支撑垫石上,支撑位置预留了支座安装空间,可根据实际荷载需求选用板式橡胶支座或钢支座,适配不同的沉降变形需求;桥台与桁架端部预留了足够的伸缩间隙,避免温度变化导致结构热胀冷缩产生附加内力。主桁架的节间长度根据杆件长细比要求确定,避免压杆长细比过大导致失稳,拉杆截面根据抗拉强度验算结果选型,所有杆件的截面形式均采用等边角钢组合截面,方便工厂下料加工,也便于现场拼装焊接。从结构功能特性来看,

  该桁架桥的整体刚度经过验算,竖向挠度满足通行荷载下的变形要求,不会出现过大变形影响通行体验;横向刚度满足风荷载及车辆偏载作用下的侧向变形要求,保证结构整体稳定性。设计过程中同步完成了所有杆件的干涉检查,确认各杆件之间、杆件与桥面系之间不存在装配冲突,连接节点的焊缝位置预留了足够的焊接操作空间,方便现场施工时的焊接作业。针对不同的使用场景,该结构可通过调整节间数量适配不同的跨度需求,杆件截面可根据实际通行荷载等级进行等比例缩放调整,具备较强的通用性。在结构细节处理上,下弦杆与桥面系的连接位置设置了加劲肋,分散桥面荷载传递的局部应力,端斜杆与下弦杆的连接节点做了圆弧过渡处理,减少应力集中系数;上平纵联的交叉腹杆采用柔性拉杆设计,

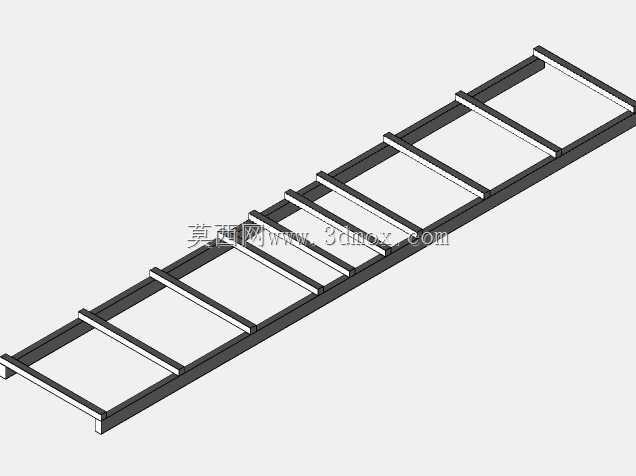

  仅承受拉力,进一步降低结构自重。整个结构的装配逻辑遵循从下到上的安装顺序,先拼装两侧主桁架片,再安装上下平纵联形成整体框架,最后铺设桥面系构件,安装流程符合现场钢桥施工的常规工序,不需要特殊的吊装设备即可完成拼装作业,适配野外施工、临时场地的安装条件。
