带模块化安装板的多层堆叠圆形铰链结构

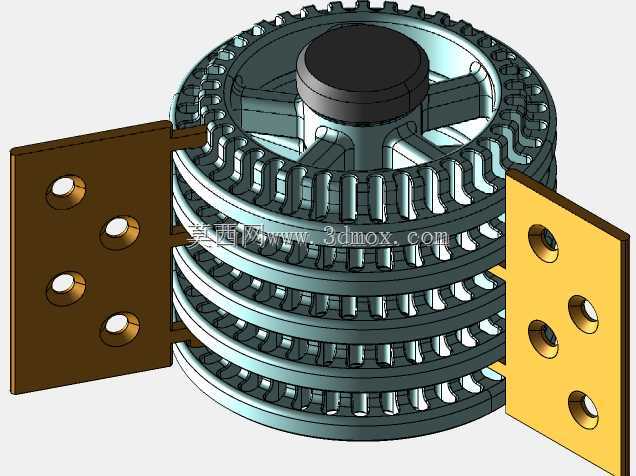

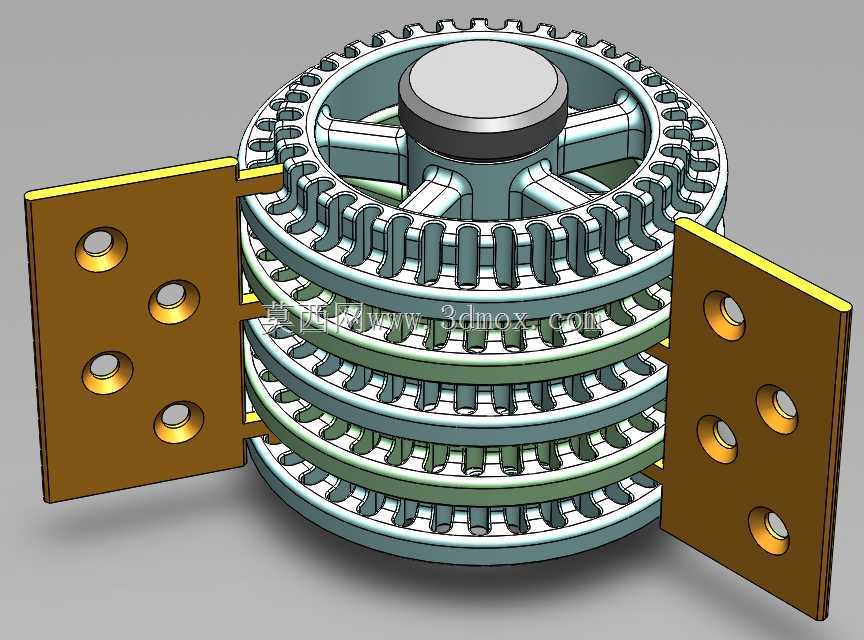

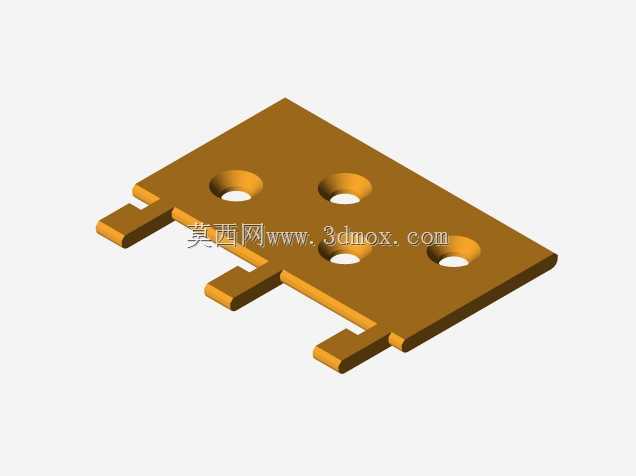

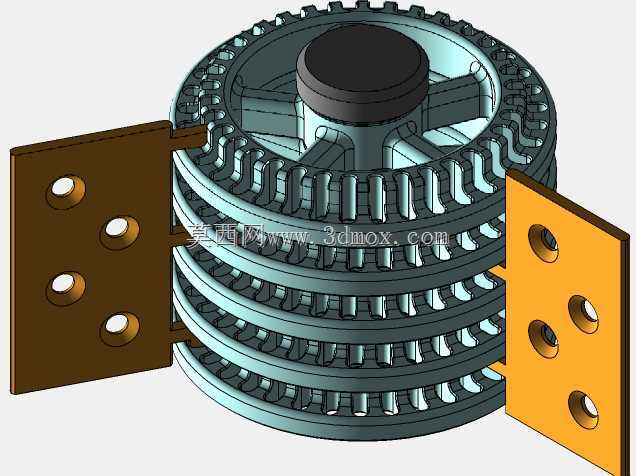

　　这类带模块化安装板的圆形铰链，在桌面级3D打印制作的小型旋转工装、多层物料展示转盘、定制化小型设备开合舱门结构中有着很灵活的适配空间。不同于常规单轴单页铰链的固定连接逻辑，它采用多层环片堆叠的核心结构，每一层环片内侧都做了等距分布的卡齿结构，相邻环片之间通过齿形咬合实现相对转动的限位，不会出现环片之间径向滑脱的问题，转动过程中各层环片的同轴度靠中心柱的配合面来保证，中心柱与各层环片的配合间隙控制在0.2mm左右，既保证转动顺滑无卡滞，也不会出现径向晃动超差的情况。两侧的安装板做了标准化的孔位布局，四个安装孔呈等距直线排列，孔位做了沉头设计，适配常用的M3/M4规格内六角螺丝，安装时螺丝头可以完全沉入沉孔内，

　　不会突出安装板表面影响后续其他部件的装配。安装板与最外侧环片采用一体化连接结构，不需要额外的紧固件来固定安装板与铰链主体，减少了装配环节的零件数量，也避免了连接位置松动导致的转动精度下降问题。从设计逻辑上看，这个结构充分考虑了增材制造的工艺特性，整体结构没有需要额外支撑的大角度悬空面，除了中心柱顶部的小凸台位置，其余结构都可以在无支撑或者极少支撑的条件下打印成型，如果采用可溶性支撑材料，还可以直接打印整体装配好的铰链，不需要后续拆分装配，打印完成后溶解掉支撑就可以直接获得可转动的成品；如果采用普通PLA材料打印，也可以将各层环片、中心柱、两侧安装板分别打印后再进行组装，组装时只需要将各层环片依次套入中心柱，

　　最后在中心柱顶部加装固定切片，用一颗机米螺丝穿过中心柱顶部的径向孔锁紧固定切片，就可以限制所有环片的轴向窜动，完成整个铰链的装配。在实际使用场景中，它既可以作为小型设备舱门的开合铰链使用，两侧安装板分别固定在舱体和舱门上，多层环片的结构可以提供更大的转动接触面积，相比单片铰链承重能力提升40%以上，开合过程中不会出现单侧受力变形的问题；也可以作为多层旋转置物架的中心旋转轴使用，每一层环片都可以通过额外的连接片固定置物层板，各层可以独立转动互不干扰，适合用来放置小型零件、展示样品等需要分层独立旋转的场景。安装边界上，两侧安装板的外边缘到铰链中心的距离为固定值，设计安装位时需要预留足够的转动空间，避免安装板转动时与周边其他部件发生干涉；

　　中心柱的轴向长度根据堆叠的环片数量决定，可以根据实际使用需求增减环片数量来调整整体的轴向高度，不需要重新修改核心的配合结构，模块化的特性让它可以快速适配不同高度要求的使用场景。环片外侧的齿形结构除了起到相邻环片的咬合限位作用，还可以作为后续加装阻尼结构的配合面，比如在齿槽内嵌入橡胶阻尼条，就可以调整铰链转动时的阻尼手感，让转动过程可以停在任意角度不会自行松脱，满足需要角度悬停的使用需求。整个结构的所有配合面都做了圆角过渡，没有尖锐的棱角，既避免了打印过程中出现应力集中导致的层间开裂问题，也能防止装配和使用过程中划伤操作人员。在做结构选型时，如果是用于承重较大的场景，可以适当增加环片的壁厚，或者更换强度更高的打印材料，比如PETG、ABS等，不需要修改整体的结构尺寸，只需要调整壁厚参数就可以满足不同承重等级的需求；如果是用于轻载的展示场景，可以适当减小环片壁厚来降低整体重量，同时减少打印材料的消耗。
