miniKossel型3D打印机功能升级结构组件

　　桌面级FDM3D打印机在长期使用过程中，往往会因为原厂配套部件的功能局限，出现耗材切换效率低、挤出端散热不足、平台玻璃固定不稳等实际问题，这套针对miniKossel结构机型设计的升级组件，正是围绕日常打印作业中的高频痛点完成的结构优化，所有部件均适配原有设备的安装孔位，无需对打印机框架做破坏性改装即可完成替换安装。

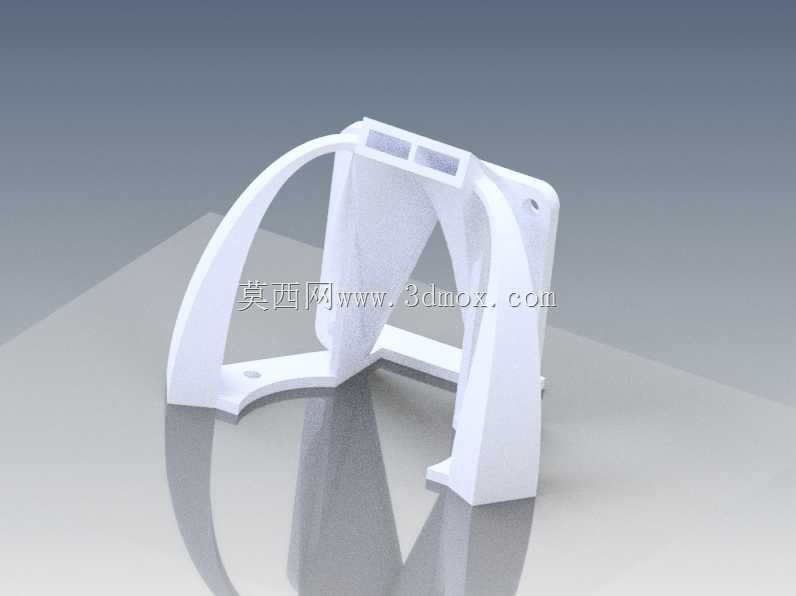

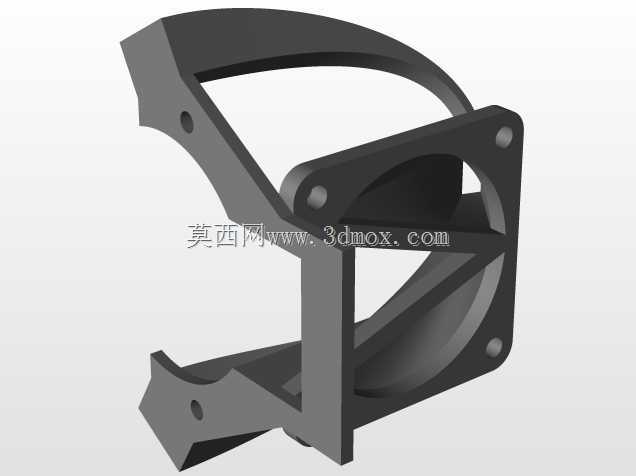

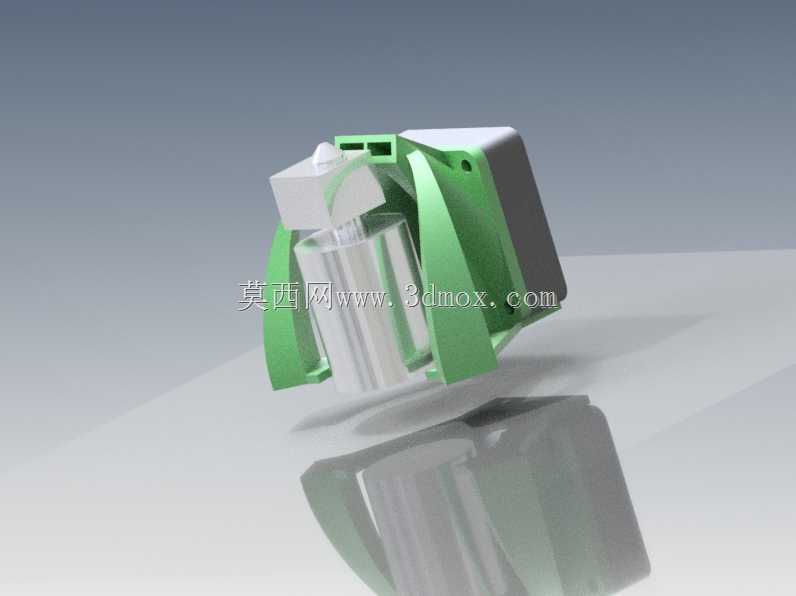

　　空气效应器作为挤出端的核心配套部件，设计时重点考虑了耗材熔融过程中的散热需求，预留了3个M3规格的安装孔位用于固定散热风扇，同时在效应器侧面设计了统一的走线槽，可将加热棒、热敏电阻、风扇的供电线路规整收纳，避免打印过程中线路随挤出头移动剐蹭打印件或框架结构，效应器的进料通道做了内壁抛光处理，减少耗材进料过程中的阻力，避免PLA、ABS等常见耗材在进料段出现卡顿、断料的情况，效应器下端的喷嘴安装位兼容原厂E3D系列喷嘴的安装尺寸，用户可根据打印精度需求直接替换不同口径的喷嘴，无需额外加工适配结构。

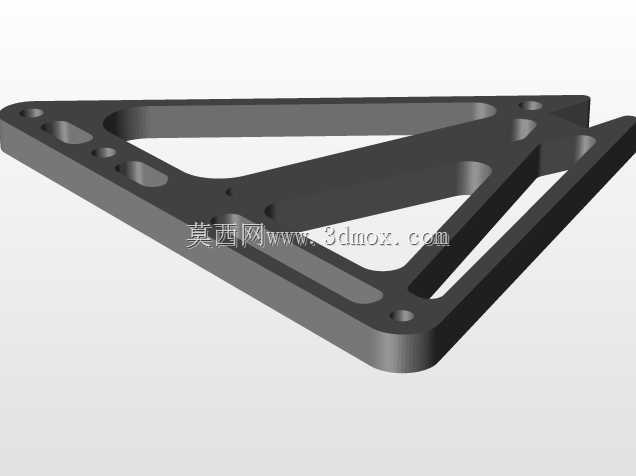

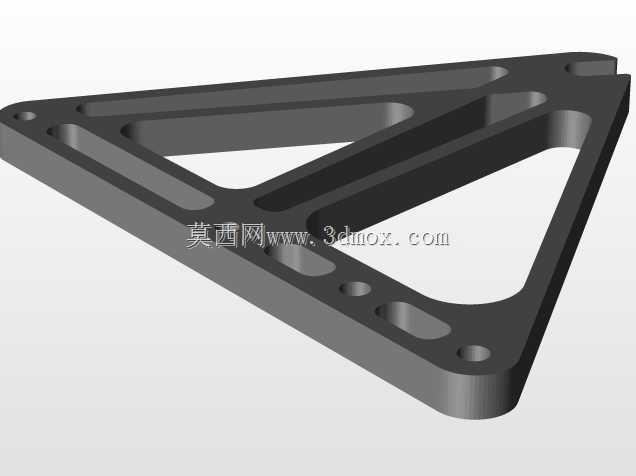

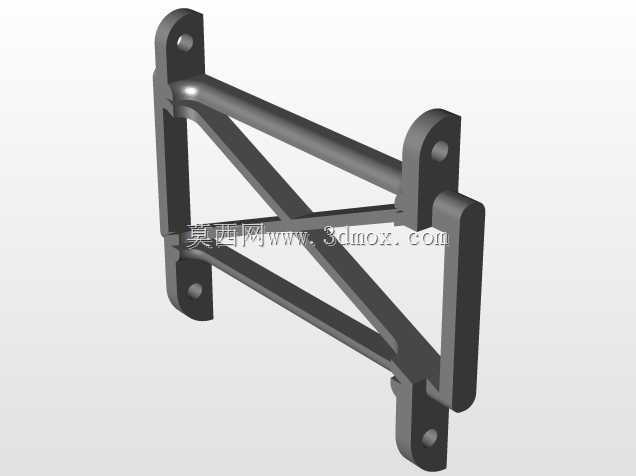

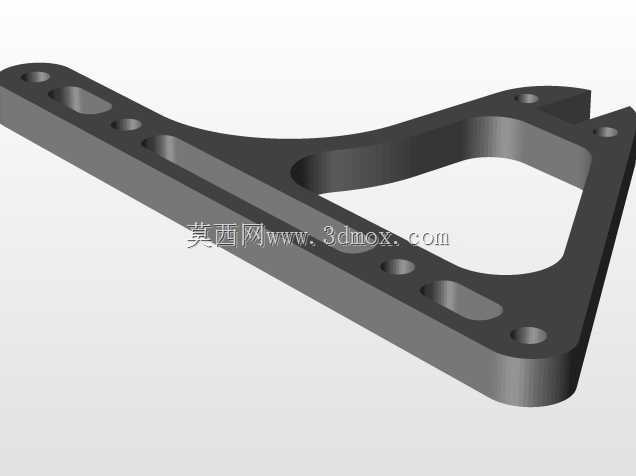

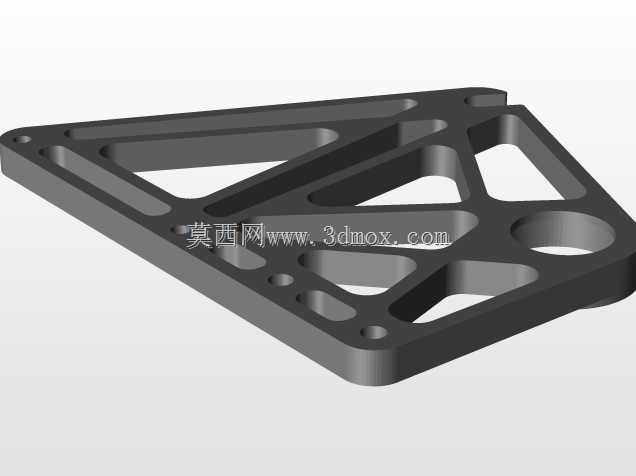

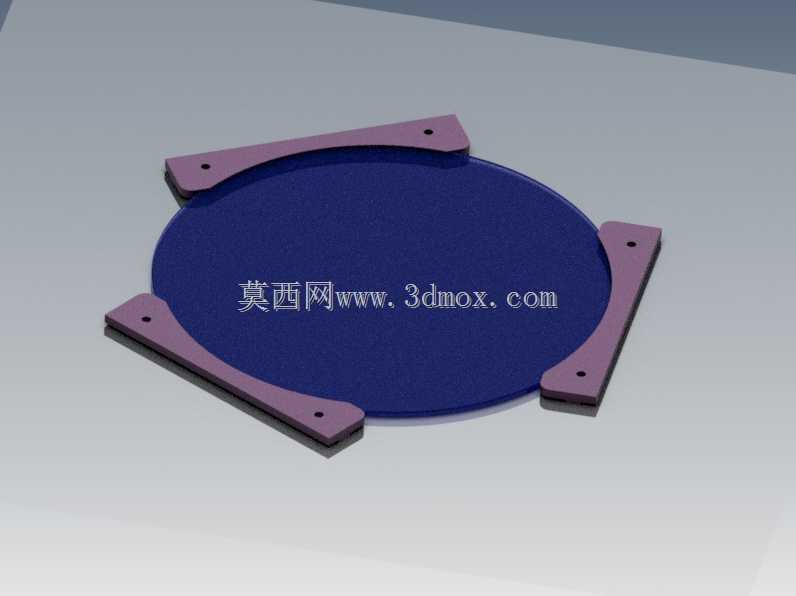

　　框架上的玻璃支架采用对称式悬臂结构设计，安装位置对应打印平台的四个边角，支架上设计有可调节的压块结构，可适配3mm到5mm厚度的硼硅玻璃平台，压块与玻璃接触的位置做了圆角处理，避免锁紧过程中应力集中导致玻璃开裂，支架的安装孔位对应miniKossel机型2020铝型材框架的槽宽，可直接通过T型螺母固定在型材任意位置，用户可根据自身使用的玻璃平台实际尺寸调整支架的安装间距，无需受原厂平台固定位置的限制，同时支架上预留了平台调平弹簧的安装位，替换原厂支架后不影响原有平台的手动调平功能，调平螺丝的调节行程与原厂结构保持一致，用户无需重新适应调平操作逻辑。

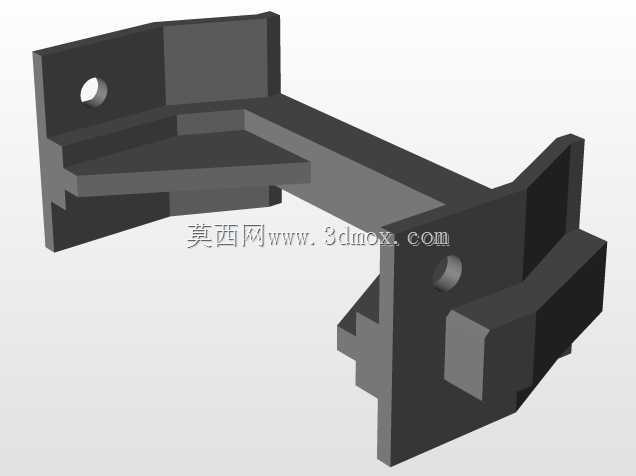

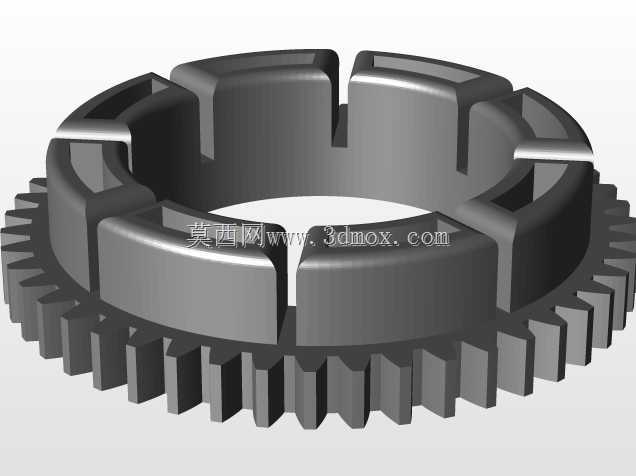

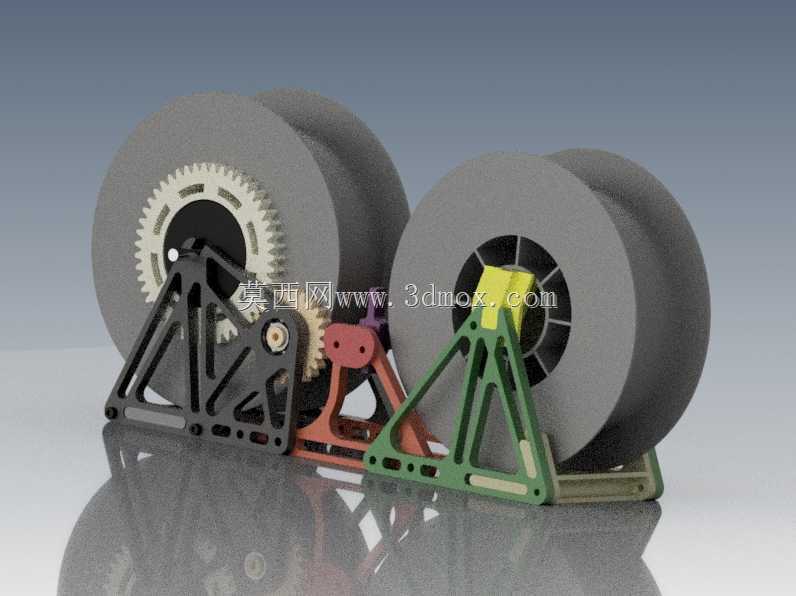

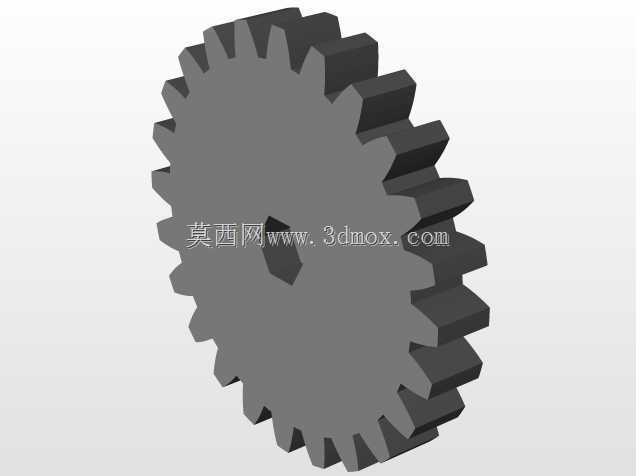

　　PLA转移支架是针对多色打印、多耗材切换场景设计的专用部件，日常打印作业中，当需要将剩余耗材从一个线轴转移到另一个空线轴时，往往需要额外的固定架来放置两个线轴，手动转动线轴完成收卷，过程中容易出现线材打结、缠绕的问题，这个转移支架可直接固定在打印机框架的侧方型材上，支架上设计有两个线轴安装位，分别适配1kg标准耗材线轴的内孔尺寸，两个安装位的中心距经过反复测算，保证线材转移过程中出线角度始终保持在合理范围，避免线材因弯折角度过大出现不可逆的折痕，影响后续打印的进料顺畅度，支架的转动部位采用BS290SKF6001轴承作为转动支撑，转动阻力小，收卷过程中线轴转动平稳，不会出现卡顿、窜动的情况，整个支架通过M4和M5规格的螺栓与型材框架连接，连接强度足够承受1kg线轴的重量，长时间使用不会出现松动变形的问题。

　　整套升级组件的安装边界完全控制在原有打印机的外轮廓尺寸范围内，安装后不会额外增加设备的占地面积，所有部件的壁厚均根据PLA材料的打印特性做了优化，最小壁厚不小于2mm，保证用户自行打印制作时的成品强度，部件的受力部位均做了加强筋设计，比如支架的悬臂根部、效应器的安装座位置，通过三角形加强筋提升结构刚性，避免长期受力出现形变。在实际使用场景中，替换这套升级组件后，挤出端的散热效率可提升约30%，连续长时间打印PLA耗材时不会出现挤出头堵料的情况，玻璃平台的固定稳定性明显提升，快速打印时平台不会因为打印头的快速移动出现晃动，耗材转移作业的效率相比手动操作提升一倍以上，且转移后的线材排列整齐，不会出现乱线的情况。设计过程中所有配合尺寸均按照桌面级3D打印的公差范围做了适配，用户使用常规PLA耗材、0.4mm喷嘴打印即可获得满足装配要求的成品，无需对打印件做额外的打磨、修整，安装时仅需使用常规的内六角扳手即可完成所有部件的固定，不需要特殊的安装工具，对于同结构的其他三角洲机型，只要采用2020铝型材框架，也可通过调整安装孔位的位置适配这套升级组件，具备一定的通用适配性。
