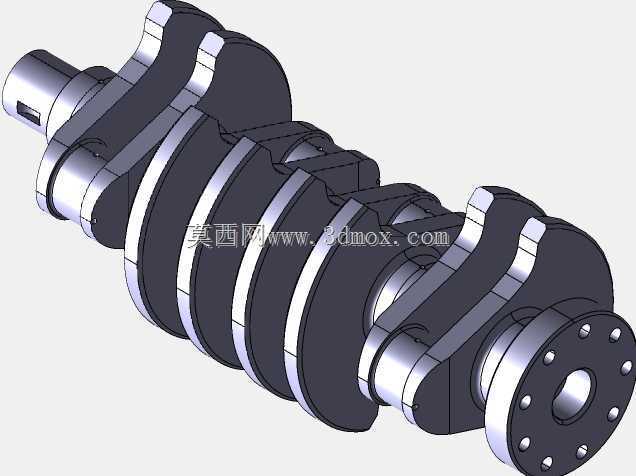

曲轴是往复式内燃机中把活塞直线运动转换为旋转输出的核心承载件,这一四缸直列柴油机简易曲轴模型围绕小型柴油动力单元的布置需求展开,结构上保留了主轴颈、连杆轴颈、曲柄臂、平衡块、前端轴伸和后端法兰等关键要素,适合用于发动机原理演示、教学拆装、结构方案校核以及外围部件匹配设计。
从实际使用场景看,这类曲轴主要服务于小排量四缸柴油机,常见于农用机械、小型发电机组、轻型工程机械、泵站动力包以及教学实训台架。柴油机工作时,四个活塞通过连杆依次作用于不同相位的连杆轴颈,曲轴承受周期性燃气压力、惯性力和扭转振动,因此模型在轴颈过渡、曲柄臂厚度和平衡块轮廓上都体现了典型的承载设计思路。直列四缸机型通常采用1-3-4-2发火顺序,相邻曲拐按相位错开布置,使做功行程均匀分布,降低输出转矩波动;模型中的曲拐空间关系能够直观反映这一布置逻辑,也便于设计者检查连杆运动轨迹、缸体间距和下部回转空间。
结构设计上,主轴颈构成曲轴在缸体主轴承座内的旋转支承,连杆轴颈用于安装连杆大头,曲柄臂连接两类轴颈并传递弯矩。为了抵消旋转质量和部分往复质量带来的不平衡力,曲拐两侧设置了形态饱满的平衡块,其外圆轮廓需要在缸体曲轴箱内部保留安全间隙,同时不能与连杆大头、机油泵、挡油板或主轴承盖发生干涉。模型后端采用带螺栓孔的法兰结构,用于连接飞轮或动力输出联接盘;前端轴伸可布置皮带轮、正时齿轮、减振器或起动辅助部件。轴端键槽、法兰孔位和轴颈台阶的表达,使该件不仅具备外观展示价值,也能作为装配关系讨论的基础。
外形与安装边界方面,曲轴整体沿发动机缸体长度方向布置,轴向尺寸由四组曲拐间距、主轴承宽度、前后端悬伸长度共同决定。径向最大轮廓通常出现在平衡块外圆,设计时需要结合曲轴旋转包络面确认缸体下部空腔;连杆轴颈相对于主轴颈偏心,偏心距决定活塞行程,也直接影响压缩比、连杆摆角和活塞侧压力。主轴颈直径要满足轴承比压和油膜建立要求,连杆轴颈直径则需兼顾连杆大头拆装路径;各轴颈端部设置圆角过渡,以降低应力集中,圆角半径和表面强化状态在真实产品中对疲劳寿命影响明显。
建模时可先依据缸心距、活塞行程和主轴承宽度建立轴向基准,再按发火相位生成各曲拐的回转特征。主轴颈与连杆轴颈采用同轴圆柱特征分别构建,曲柄臂和平衡块通过拉伸、旋转与布尔合并形成整体毛坯形态,后端法兰孔按圆周阵列布置,前端键槽按扭矩传递方向切除。检查阶段应重点关注曲拐相位角、轴颈同轴关系、平衡块回转半径、法兰螺栓分布圆以及连杆在最大摆角下的间隙。对于教学或方案设计用途,这种简化表达能够突出曲轴的工作原理和装配边界;若进入制造阶段,还需进一步补充润滑油道、热处理区域、圆角滚压、轴承配合公差、动平衡等级和飞轮定位细节。
在发动机总成开发中,曲轴并非孤立零件,它与缸体、主轴承瓦、连杆、活塞、飞轮、前后油封和正时系统共同构成动力传递链。曲轴轴向窜动量由止推轴承控制,径向支承刚度影响振动噪声,飞轮则通过转动惯量平缓转速波动。该模型把四缸柴油机曲轴的主要空间形态和接口关系集中呈现,能够帮助结构设计者在早期快速判断整机长度、下部轮廓、维修拆装空间以及动力输出联接方式,也可为后续开展轻量化、平衡分析和详细工程图设计提供清晰的三维参照。
