十字轴式万向联轴器传动结构设计

　　在各类需要补偿两轴相对偏移的传动场景中，十字轴式万向联轴器是应用极为广泛的轴系连接件，不同于刚性联轴器对两轴同轴度的严苛要求，这类结构可以在两轴存在角向偏移的工况下稳定传递扭矩，常见于冶金设备的轧机传动线、工程机械的行走机构、输送设备的动力传递段，甚至是部分轻工机械的主轴传动单元中，只要存在安装误差、工作中机架变形导致两轴轴线无法严格对中的场合，都能看到这类结构的应用。

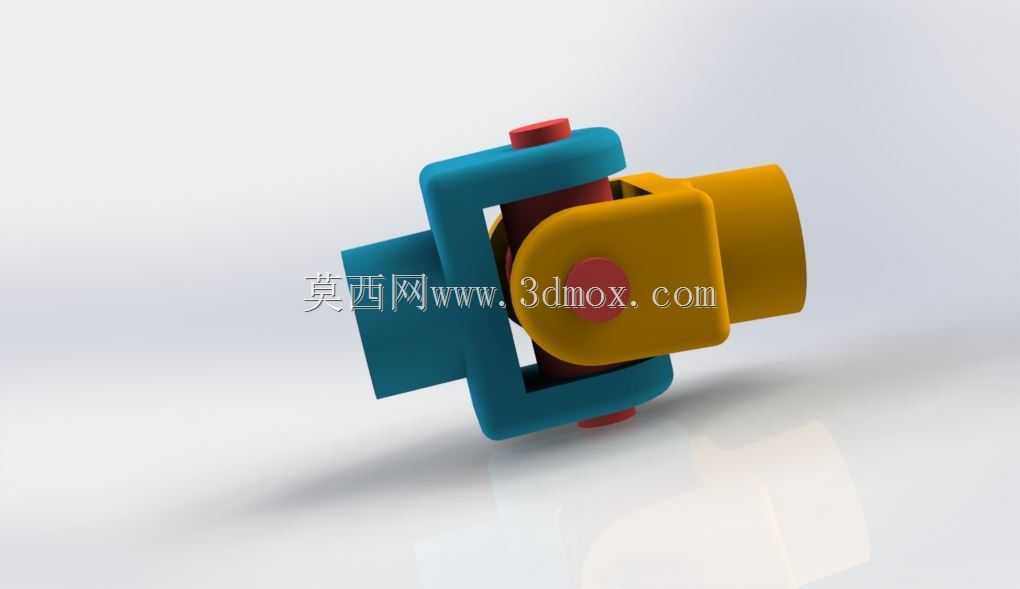

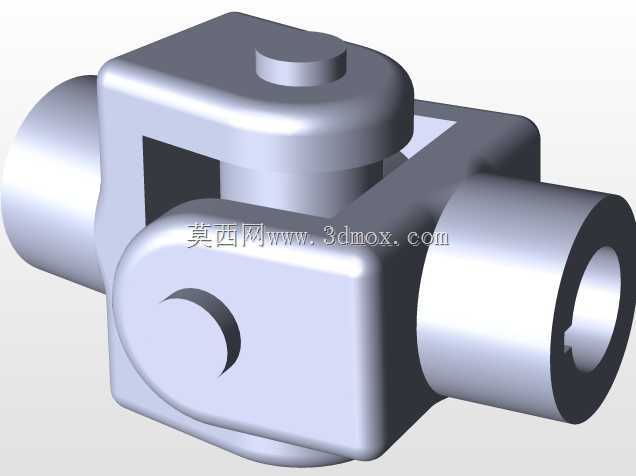

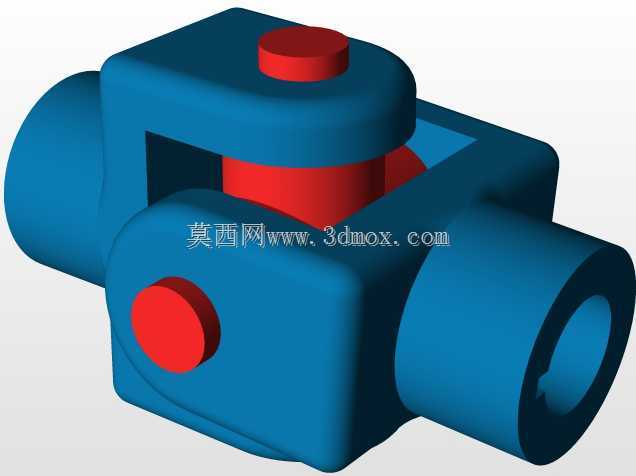

　　从实际使用的功能逻辑来看，这套结构的核心作用是在存在轴线夹角的情况下实现连续回转，可靠传递转矩和运动，单节万向联轴器本身存在瞬时传动比波动的特性，因此在对传动平稳性要求较高的场合，通常会成对使用双节结构来抵消转速波动，而本次呈现的单节结构，是所有万向传动的基础单元，其十字轴作为核心传力零件，四个轴颈分别与两个叉形接头的轴孔配合，实现两个方向的转动自由度，以此补偿两轴之间的角位移。

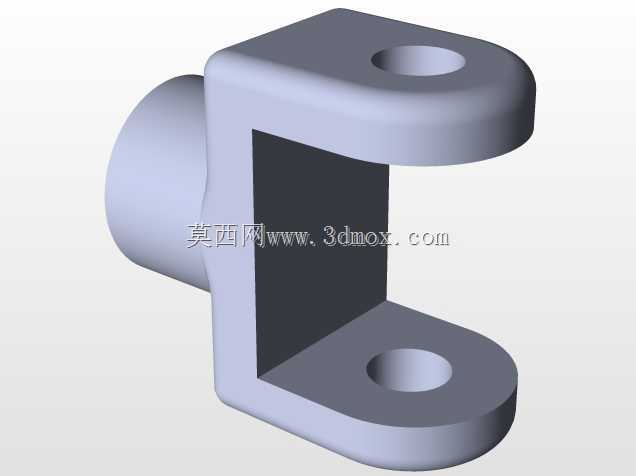

　　设计这套结构时，首先要匹配的是所连接轴的轴径范围，叉形接头的内孔尺寸直接决定了可适配的轴端直径，安装时需要保证轴头插入叉形接头的深度符合配合要求，避免轴端顶到十字轴端面造成运动卡滞，同时要预留足够的锁紧空间，通常会在叉形接头的侧面设置紧定螺钉孔或者键槽，用来实现与轴端的周向固定，防止传动过程中出现打滑松脱。十字轴的轴颈直径是决定整体承载能力的核心参数，设计时需要根据传递的额定扭矩核算轴颈的剪切强度和挤压强度，轴颈与叉形接头轴孔之间通常会配置轴套或者滚针轴承，降低转动过程中的摩擦阻力，减少长期运转带来的磨损，延长结构的维护周期。

　　从安装边界来看，这套万向联轴器的整体外径由叉形接头的外轮廓尺寸决定，在布置传动链路时，需要预留足够的径向空间，避免叉形接头在最大偏角状态下与周边的机架、护罩等结构发生运动干涉，其轴向长度需要根据两轴之间的安装距离进行匹配，过长会导致传动过程中出现额外的动载荷，过短则无法补偿足够的轴向窜动。十字轴的最大摆角直接决定了联轴器可补偿的角向偏移量，常规结构的许用轴间夹角在15度到25度之间，设计时需要根据实际工况的最大偏移量来校核这个参数，避免超角度使用造成十字轴轴颈的异常受力，提前出现疲劳损坏。

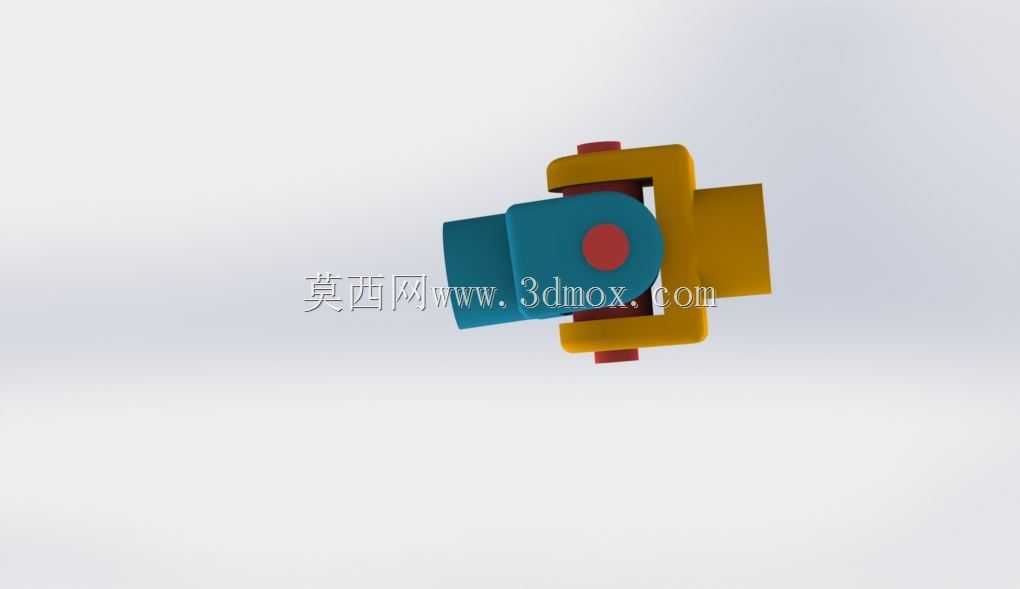

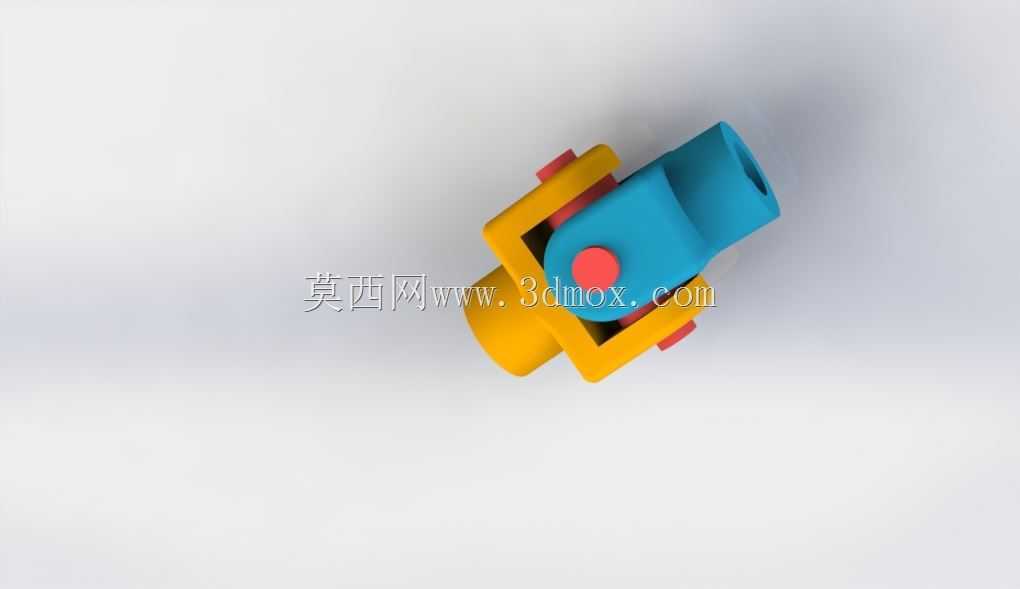

　　结构细节上，两个叉形接头的叉口对称度是保证传动平稳的关键，加工时需要严格控制叉口的对称度公差，避免十字轴装配后出现别劲现象，十字轴的中心需要与两个叉形接头的回转中心严格重合，否则会在传动过程中产生附加的不平衡力矩，带来额外的振动和噪声。在SolidWorks环境下建模时，需要先完成十字轴与单个叉形接头的配合约束，验证转动自由度是否顺畅，再装配另一侧的叉形接头，通过角度约束模拟不同轴间夹角下的运动状态，检查全行程范围内是否存在干涉，尤其是在最大偏角位置，要确认叉形接头的端面不会与十字轴的端面发生碰撞，同时要验证轴颈与轴孔的配合间隙是否合理，既不能因为间隙过大导致传动冲击，也不能因为间隙过小造成转动卡滞。

　　实际选型应用中，除了扭矩和转速参数的匹配，还要考虑工作环境的影响，在多粉尘、有腐蚀介质的场合，需要为十字轴的配合部位增加密封结构，防止杂质进入配合面加剧磨损，在高速传动场景下，还需要对整个联轴器做动平衡校正，降低高速回转时的振动量。这套结构的叉形接头通常采用中碳钢锻造加工，经过调质处理获得足够的强度和韧性，十字轴则多采用合金钢渗碳淬火，提升轴颈表面的硬度和耐磨性，保证长期重载工况下的使用寿命。在装配环节，需要保证十字轴的轴向留有适当的窜动间隙，补偿工作温度变化带来的热胀冷缩，避免零件受热膨胀后出现卡死问题。
