吉普汽车底盘结构三维数模设计

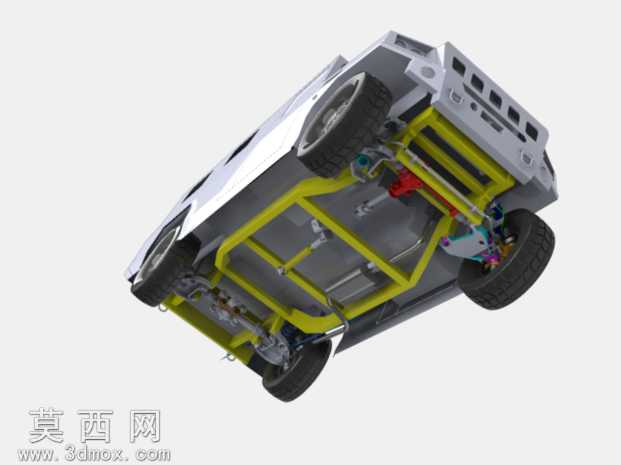

本作品为吉普汽车的完整三维结构数模，建模过程中以真实越野吉普的底盘布局为参考基准，从核心承载结构开始逐步搭建整车框架。建模初期首先完成管式车架的参数化绘制，精准还原了越野车型非承载式车身的管式笼型车架结构，每根管材的弯折角度、连接点位都参照实车比例进行校准，确保车架的抗扭结构特征得到完整呈现。在底盘系统建模阶段，依次完成前后悬架、转向机构、传动组件、行走机构的零件绘制与装配：悬架部分还原了越野车型适配的长行程悬架结构，对摆臂、减震器安装位、转向拉杆的连接关系做了精准约束，可直观呈现车轮跳动时的机构运动轨迹；传动部分清晰展现了分动箱、传动轴、差速器的布局逻辑，各传动部件的啮合位置、安装间隙都按照机械设计规范进行匹配，避免出现装配干涉问题。车身覆盖件部分做了简化处理，将建模重心放在底盘核心结构的展示上，方便使用者观察吉普车型的底盘机械布局。材质渲染阶段，为车架结构赋予醒目的黄色金属漆材质，清晰区分车架与其他底盘部件；传动、悬架零件根据材质属性分别赋予铸铁、铝合金、橡胶等对应材质，轮胎部分还原了越野轮胎的胎纹细节与橡胶哑光质感，车身覆盖件采用白色金属烤漆材质，通过材质差异让不同系统的结构边界一目了然。模型完成后添加了底盘仰视角的渲染效果，将平时被车身覆盖的底盘结构完整展现出来，清晰呈现各部件的连接关系与布局逻辑，可用于汽车结构教学、越野车型底盘设计参考，也可作为汽车相关科普内容的展示素材，帮助学习者快速理解非承载式越野汽车的底盘构造特点。
