翼式旋转红酒开瓶器结构设计作品

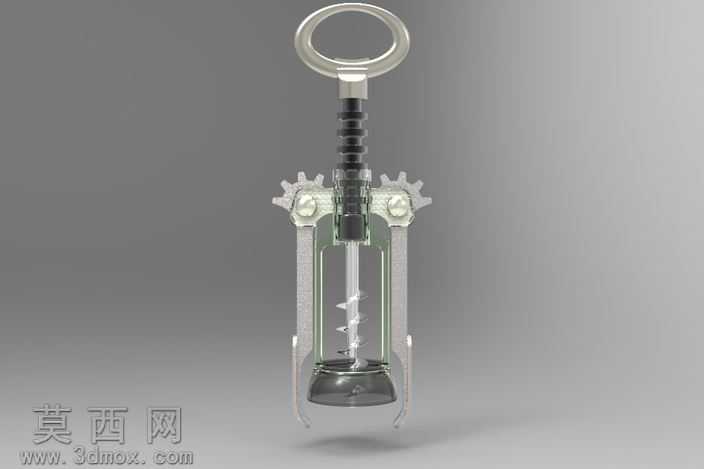

本作品为翼式手动红酒开瓶器的三维参数化设计模型，建模过程中严格遵循机械结构设计的合理性与实际使用的人机工程学要求，对开瓶器的各个组成部件进行了精准的尺寸还原与结构搭建。整体模型采用自底向上的建模思路，首先完成核心螺旋钻杆的参数化绘制，针对钻杆的螺旋升角、螺距、尖端锥度进行反复调试，确保螺旋结构能够顺畅钻入红酒瓶软木塞，同时避免钻穿软木塞导致木屑掉落入酒液的问题。顶部的吊环结构采用圆弧过渡设计，既满足提拉施力的握持需求，也做了边缘倒圆角处理，避免使用时划伤手部，吊环与中心杆的连接部位设计了限位台阶，保证提拉过程中部件不会松脱。中部的弹簧复位结构按照实际压缩弹簧的参数进行建模，还原了弹簧在开瓶过程中的复位助力作用，弹簧两端的固定座做了同轴度约束，保证中心杆上下运动时不会出现卡滞。两侧的翼状压杆采用齿轮啮合传动结构，建模时精准绘制了啮合齿的齿形、模数与压力角，确保按压两侧翼杆时，能够通过齿轮传动带动中心杆平稳向上提拉，将软木塞从瓶口中匀速拔出，两侧翼杆的握持面做了防滑纹理设计，提升使用时的摩擦力，避免施力打滑。下部的瓶身定位卡座采用对称环抱结构，建模时对卡座的内圆弧尺寸进行适配，能够贴合常见红酒瓶口的外径，卡座底部做了加厚处理，保证开瓶时的支撑稳定性，避免压坏瓶口。材质渲染阶段，针对不同部件赋予贴合实物的材质属性：金属结构件赋予哑光镀铬金属材质，调整金属粗糙度与反射参数，还原五金配件的真实金属质感；螺旋钻杆赋予高碳钢材质，突出金属的锋利质感；握持接触部位做了细微的磨砂质感处理，提升视觉上的握持舒适度。整体装配过程中添加了符合实际运动逻辑的装配约束，可模拟完整的开瓶动作流程，验证结构传动的顺畅性，不存在结构干涉问题，整体设计兼顾了实用功能与结构美感，还原了日常家用翼式开瓶器的完整结构与使用特性。
