工业配套离心式鼓风机总成结构设计

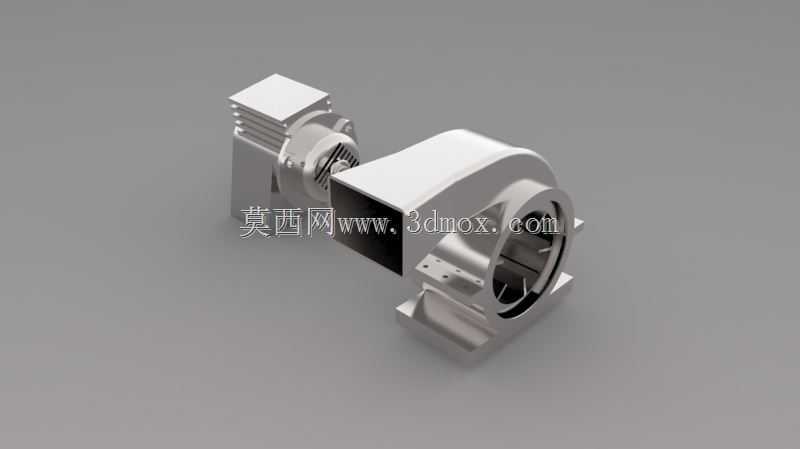

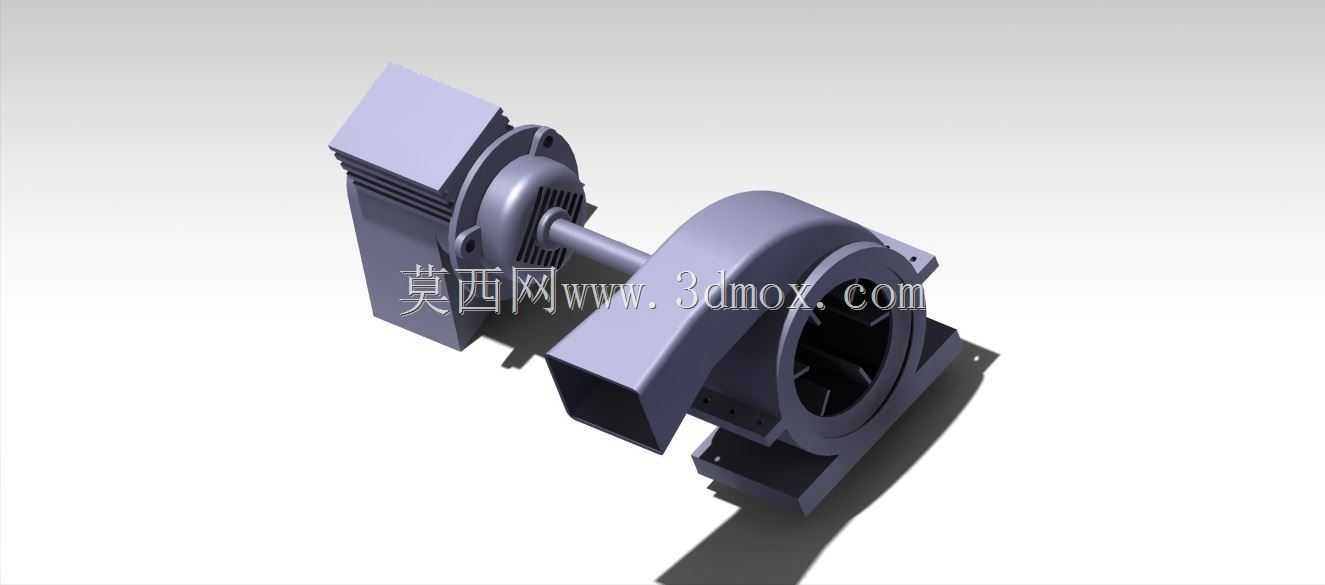

　　这套鼓风机总成的结构设计，首先要匹配工业场景里的实际送风需求，不管是生产车间的工位通风换气、设备散热配套，还是轻工生产线的风送、除尘系统的负压引风，都能通过调整安装位适配不同工况。从结构拆分来看，总成集成了动力驱动段、蜗壳导流段、进出风连接段三个核心部分，驱动端采用直连式传动布局，省去了皮带传动的张紧维护需求，也避免了传动损耗，适合长期连续运行的固定工位使用。蜗壳部分采用对数螺旋线的流道设计，建模时特意做了流道内壁的顺滑过渡，没有突兀的折角，能减少气流在壳体内的涡旋损失，提升送风效率，出风口做了方形法兰接口，方便对接矩形通风管道，进风口则采用圆形承插结构，可直接对接软连接或者过滤风罩，适配不同的进风防护需求。

　　安装底座部分做了一体化的铸造型式承托结构，预留了四个对称的地脚安装孔，安装时可以通过螺栓直接固定在设备机架或者混凝土基础上，底座和蜗壳、驱动段的连接位做了加强筋布局，能抵消风机运行时的振动，避免长期运行出现连接位开裂的问题。设计过程中首先核算了不同转速下的叶轮动平衡余量，叶轮采用前向多翼式结构，在保证风压的前提下控制运行噪音，叶轮和驱动轴的连接采用键传动加锁紧螺母的固定方式，能避免高速旋转时出现叶轮松脱的风险。驱动端的壳体部分做了散热鳍片结构，连续运行时能把电机运行产生的热量及时散出，不需要额外加装散热风扇，简化了整体结构。从安装边界来看，整机的轴向长度控制在适配常规设备侧装的尺寸范围内，径向最大尺寸不超出蜗壳的外轮廓，

　　安装时不需要额外预留过大的检修空间，日常维护只需要定期清理进风口的过滤杂物，检查连接螺栓的紧固情况即可。在流道设计阶段，特意对比了不同蜗壳张开度下的气流分布情况，最终选定的张开度参数能在额定转速下兼顾风量和风压，不会出现风量够但风压不足，或者风压过高导致电机过载的问题。进出风口的连接尺寸参考了通用通风管道的标准规格，不需要额外制作变径接头就能直接对接市面常规的通风管路，降低现场安装的改造成本。驱动端的轴伸端做了密封结构，能避免外界的粉尘进入驱动部件内部，适配多粉尘的车间工况，比如木工车间、粮食加工车间的除尘引风场景，也能稳定运行。整体结构没有采用复杂的分体拼接设计，大部分部件为一体化铸造成型后精加工配合面，减少了连接密封点，

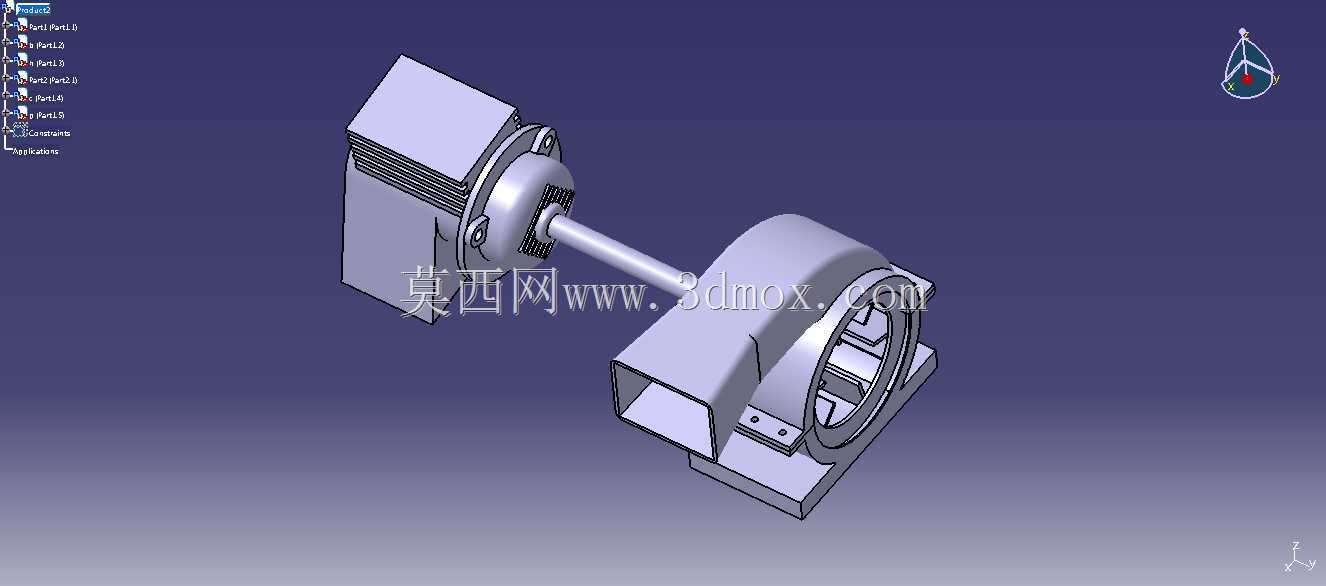

　　降低了运行时的漏风概率，配合面的公差控制在合理范围内，装配时不需要额外涂抹过多密封胶就能达到密封要求。叶轮和蜗壳内壁的间隙控制在均匀的数值范围内，既不会出现叶轮擦碰壳壁的问题，也不会因为间隙过大导致气流回流损失。在建模时对所有的安装孔位都做了装配干涉检查，确保实际装配时不会出现螺栓无法穿入、工具操作空间不足的问题，地脚安装孔做了长圆孔设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度。
