家用紧凑型轿车外观造型三维数模

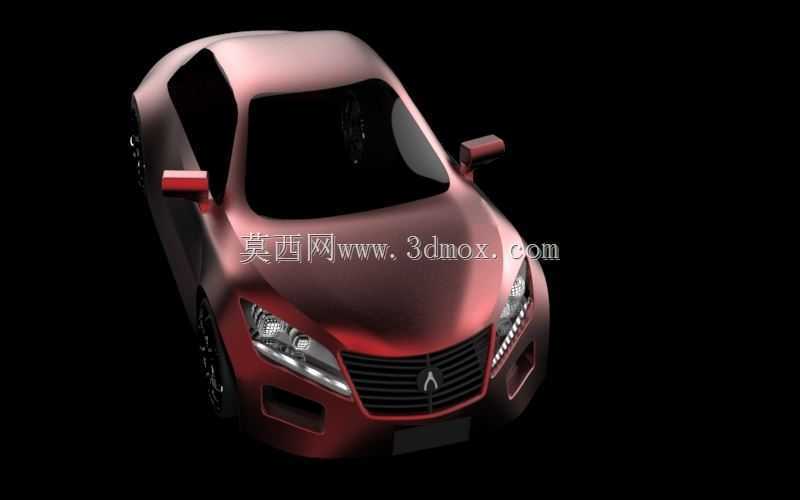

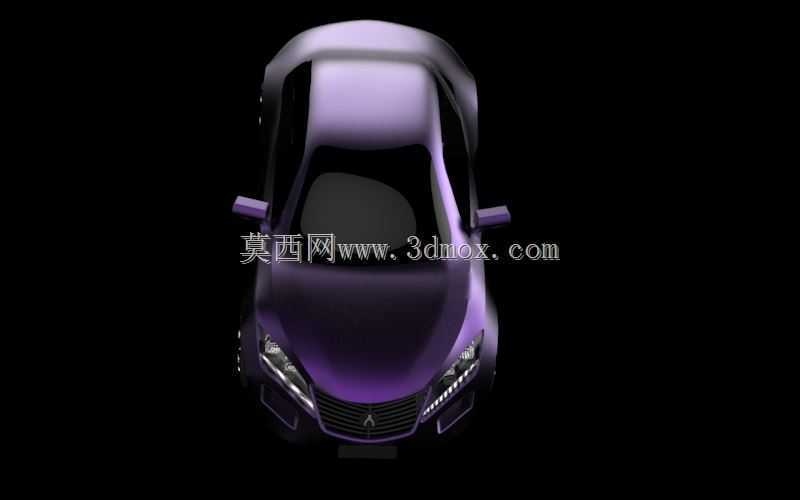

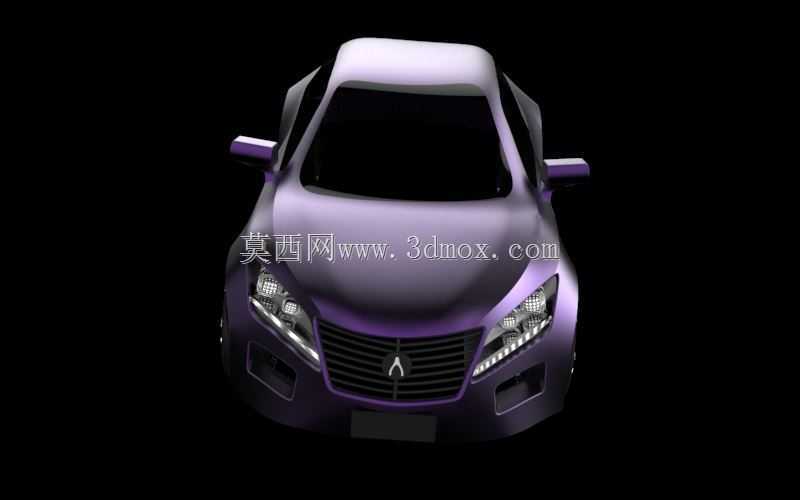

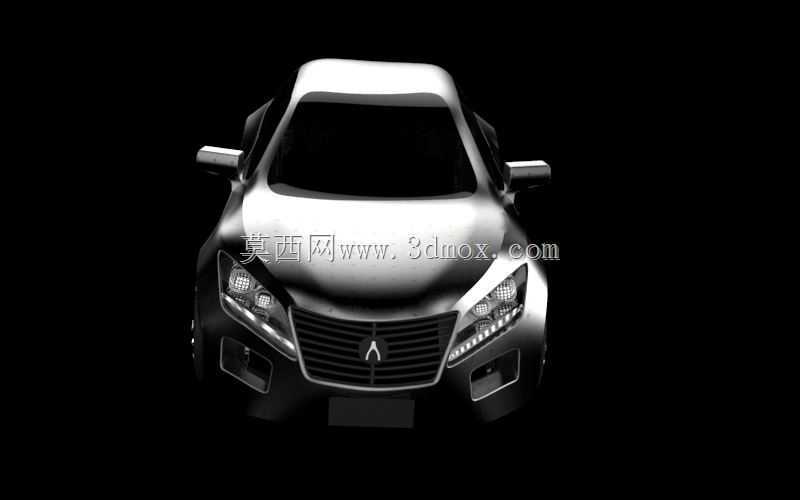

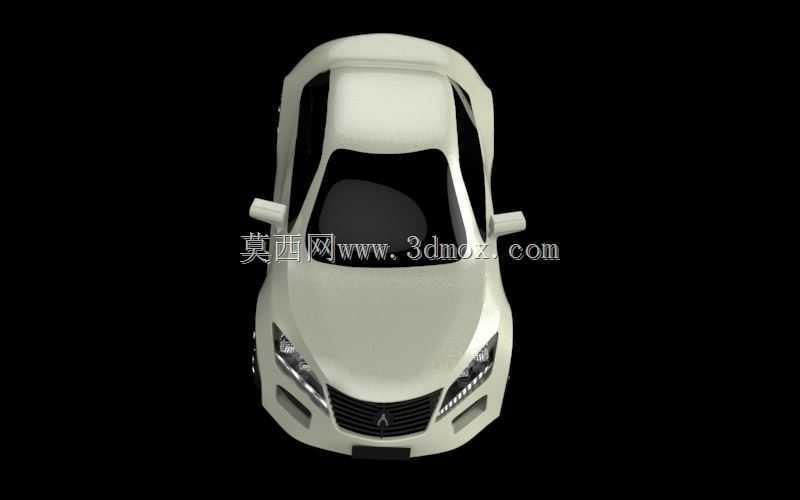

　　本次呈现的乘用车外观数模，聚焦家用紧凑型轿车的正向造型开发环节，可直接用于造型评审、油泥模型参考、空气动力学初步仿真等场景。在日常的整车开发流程中，这类外观数模是连接造型创意与工程结构设计的核心载体，造型团队完成草图绘制后，会通过三维建模将二维的创意线条转化为可量化的三维曲面，后续工程团队会基于这个外曲面边界，去布置机舱内的动力总成、驾驶舱的人机工程布局、底盘的行走机构等核心部件，所有内部结构的外轮廓都不能突破这个外观面的安装边界，否则会出现外观干涉、装配间隙不均等量产问题。从数模的曲面特征来看，前脸采用了大尺寸横向进气格栅设计，格栅的横向辐条向两侧大灯组延伸，在视觉上拉宽了整车的横向宽度，

　　这类设计一方面可以满足前脸进气散热的开口面积要求，保证发动机舱在高负荷工况下的通风散热效率，另一方面也能形成品牌辨识度，格栅中央预留了品牌标识的安装位，安装位的凸起高度与格栅面的落差控制在合理范围，避免高速行驶时产生额外的风噪。两侧的大灯组采用了不规则多边形造型，灯组内部的曲面做了分层设计，预留了近光灯、远光灯、日间行车灯的安装腔体，灯组与翼子板、前保险杠的贴合面做了连续的曲率过渡，保证装配后缝隙均匀，不会出现阶差突变的问题。前保险杠两侧预留了雾灯安装区域，下方的进气口做了内凹的曲面处理，既可以梳理车头的气流，减少进入车底的乱流，也能为刹车系统提供额外的冷却风道。车身侧面采用了溜背式的车顶线条，从A柱顶端平滑过渡到车尾，

　　这类线条设计可以有效降低整车的风阻系数，在高速行驶时减少空气阻力，提升燃油经济性或者纯电车型的续航表现。车门的曲面做了内凹的腰线条设计，腰线从前翼子板后端一直延伸到尾灯组，在光影下可以形成清晰的特征线，提升车身侧面的立体感，同时车门的外曲面与侧围的贴合边界做了合理的分缝设计，分缝位置避开了曲面的高反光区域，避免后期量产时因为装配误差导致的视觉瑕疵。外后视镜安装在车门板上，而非传统的A柱三角窗位置，这类设计可以减少A柱的视野盲区，提升驾驶时的侧向安全性，后视镜的外壳曲面做了流线型处理，能够降低高速行驶时的风噪，同时镜壳内部预留了转向灯、后视镜调节电机、加热丝的安装空间，安装底座的曲面与车门钣金完全贴合，保证密封性能，

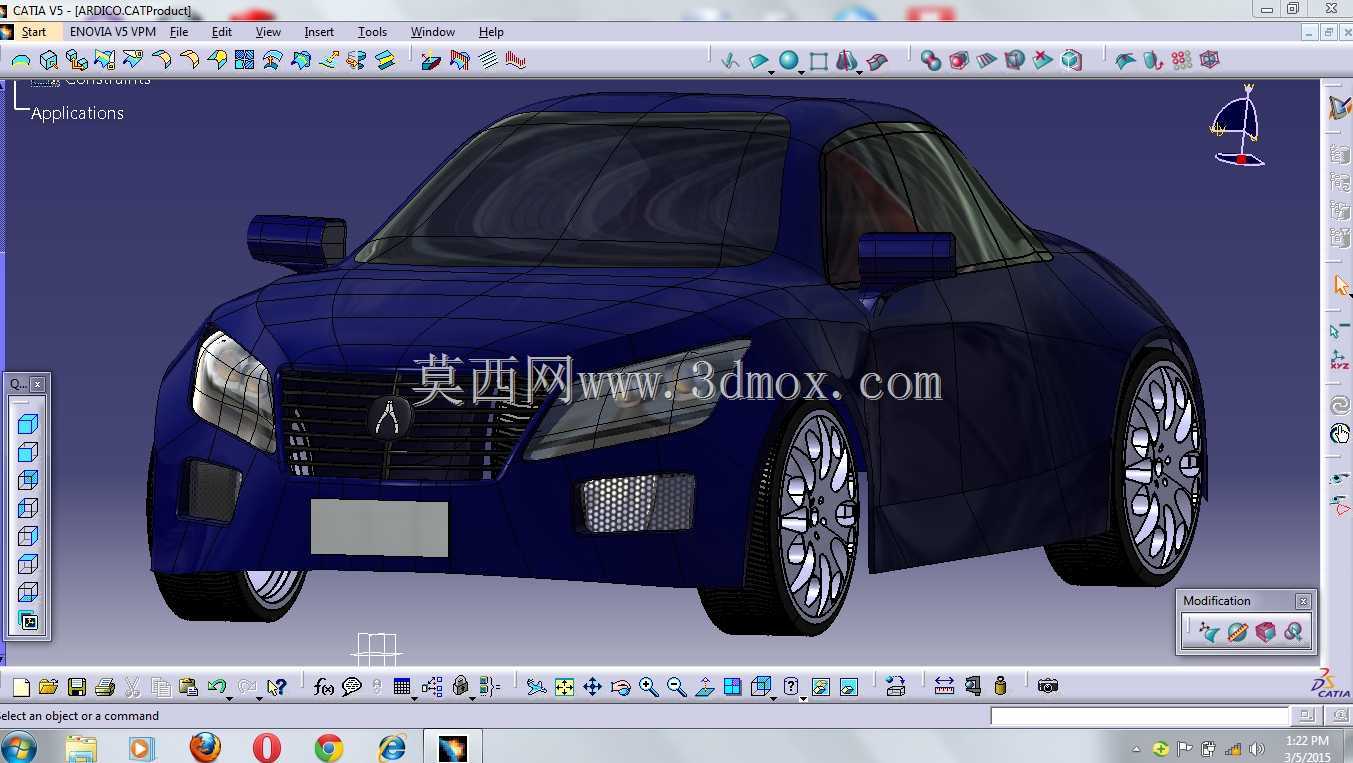

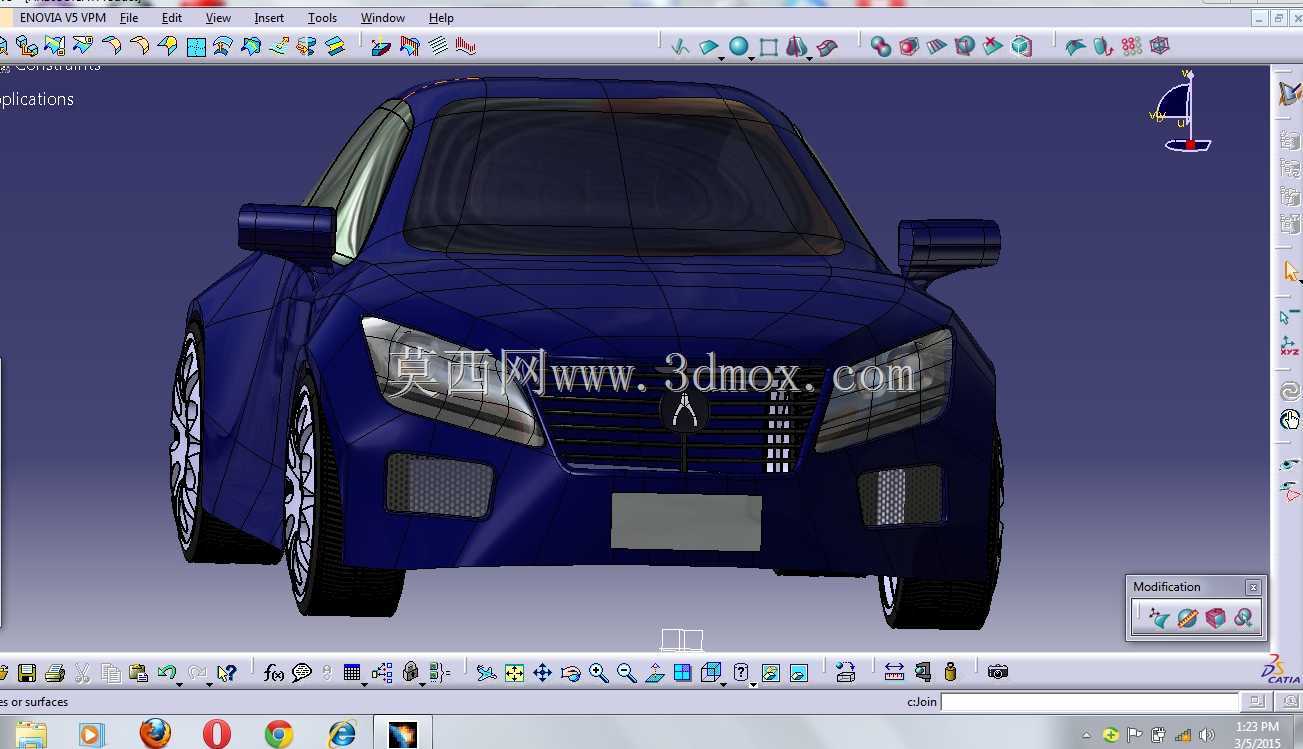

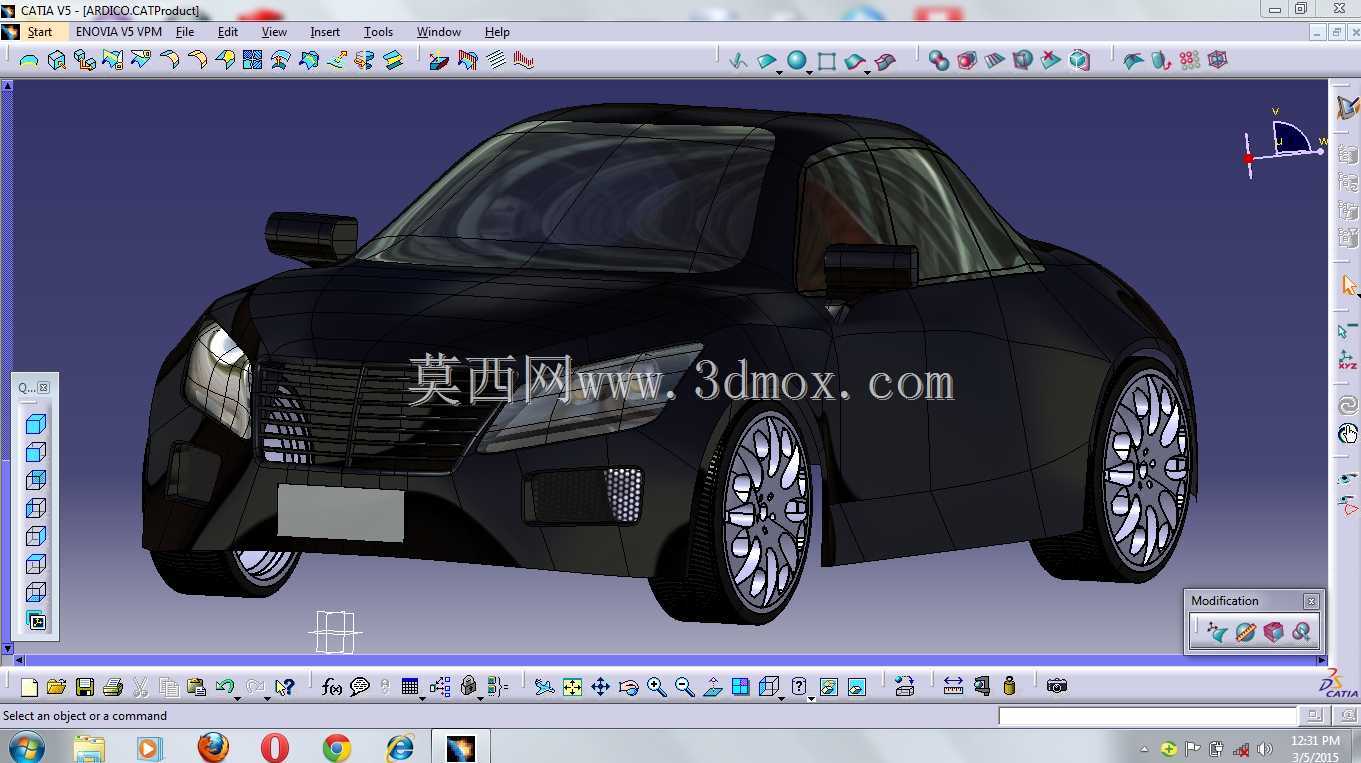

　　避免雨天行车时雨水渗入车门内部。车尾部分的造型与前脸形成呼应，后挡风玻璃采用了大倾角设计，配合车顶的尾翼造型，可以在车尾形成合理的负压区，减少车尾的涡流拖拽，进一步降低风阻。尾灯组的造型与前大灯形成视觉呼应，同样采用了横向延伸的设计，拉宽车尾的视觉宽度，后保险杠下方预留了后雾灯、倒车雷达、倒车影像摄像头的安装位，同时做了扩散器的造型特征，梳理车底流出的气流，提升高速行驶时的车尾稳定性。在建模过程中，所有的外观曲面都采用了G2以上的连续标准，保证曲面之间的曲率过渡平滑，不会出现光影扭曲的问题，这对于后续的油泥模型铣削、模具开模都至关重要，如果曲面连续性不达标，量产之后的车身钣金在光影下会出现凹凸不平的视觉缺陷，严重影响整车的外观质感。数模的整体尺寸参考了主流紧凑型家用车的参数范围，车长控制在4.6米到4.7米之间，车宽在1.8米左右，车高在1.5米上下，轴距在2.6米到2.7米区间，这个尺寸边界既可以保证驾驶舱内有足够的乘坐空间，满足五人日常出行的需求，也能保证车辆在城市道路行驶时的灵活性，方便停车、掉头等操作。在实际的项目应用中，这类外观数模还可以用于前期的市场调研，通过渲染不同配色的外观效果图，收集目标用户群体的反馈，在开模之前就对造型细节进行调整，减少后期的设计变更成本，同时也可以用于碰撞仿真的初步分析，通过外曲面的结构特征，优化碰撞时的力传导路径，提升整车的被动安全性能。
