深沟球滚动轴承三维结构设计

　　在各类回转传动场景中，这类滚珠轴承是应用覆盖最广的基础支撑构件，从普通民用家电的电机转轴、工业输送线的托辊支撑，到机床主轴的前端定位、工程机械的铰接回转部位，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，减少轴系运转的温升与磨损速率，保证回转部件的运转精度与长期服役稳定性。

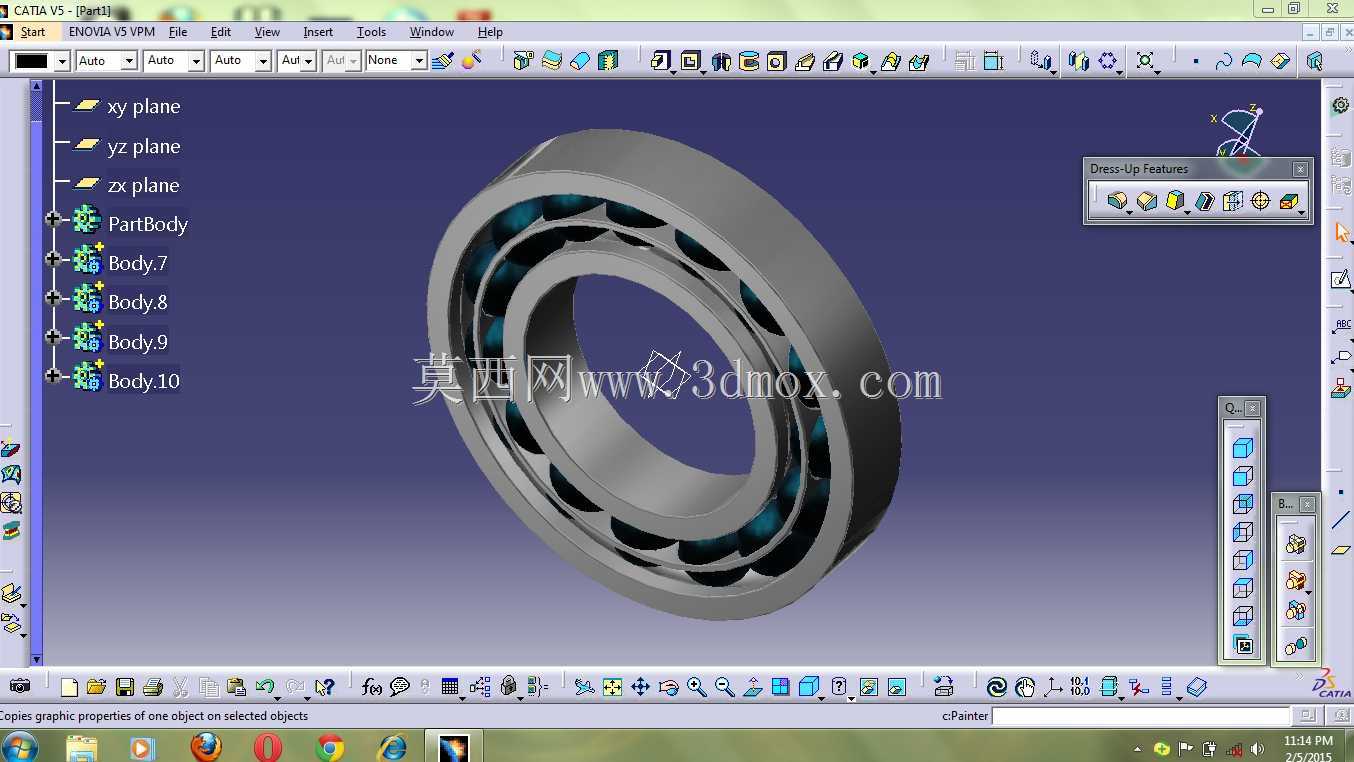

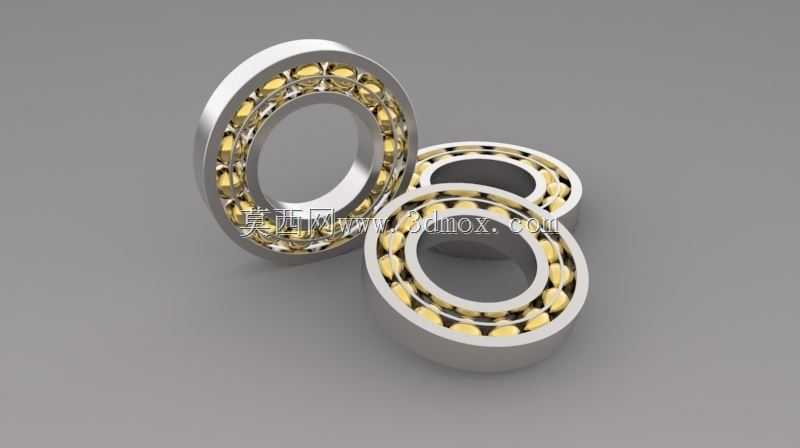

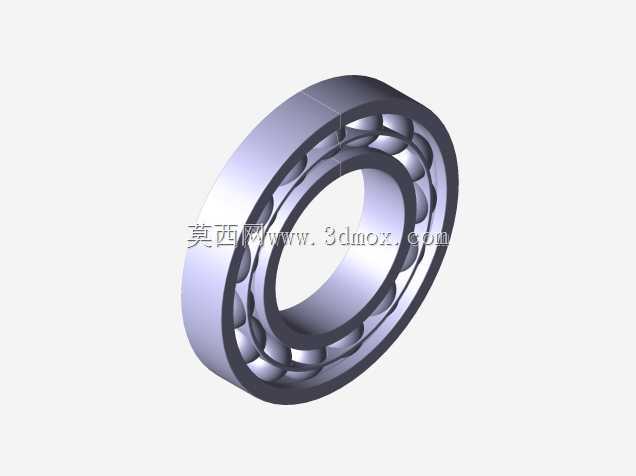

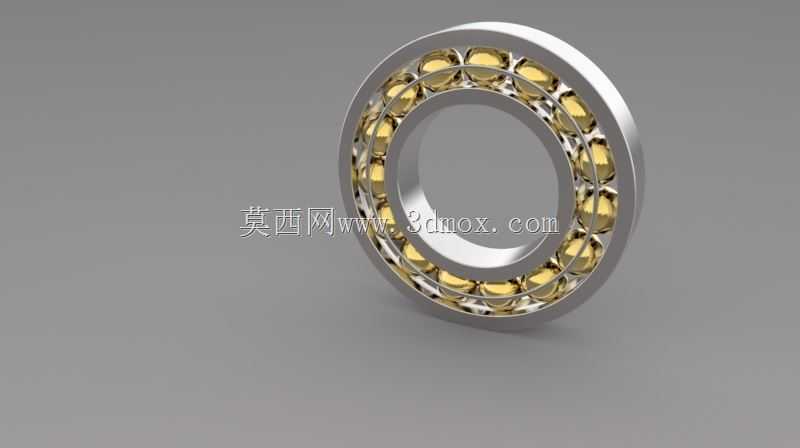

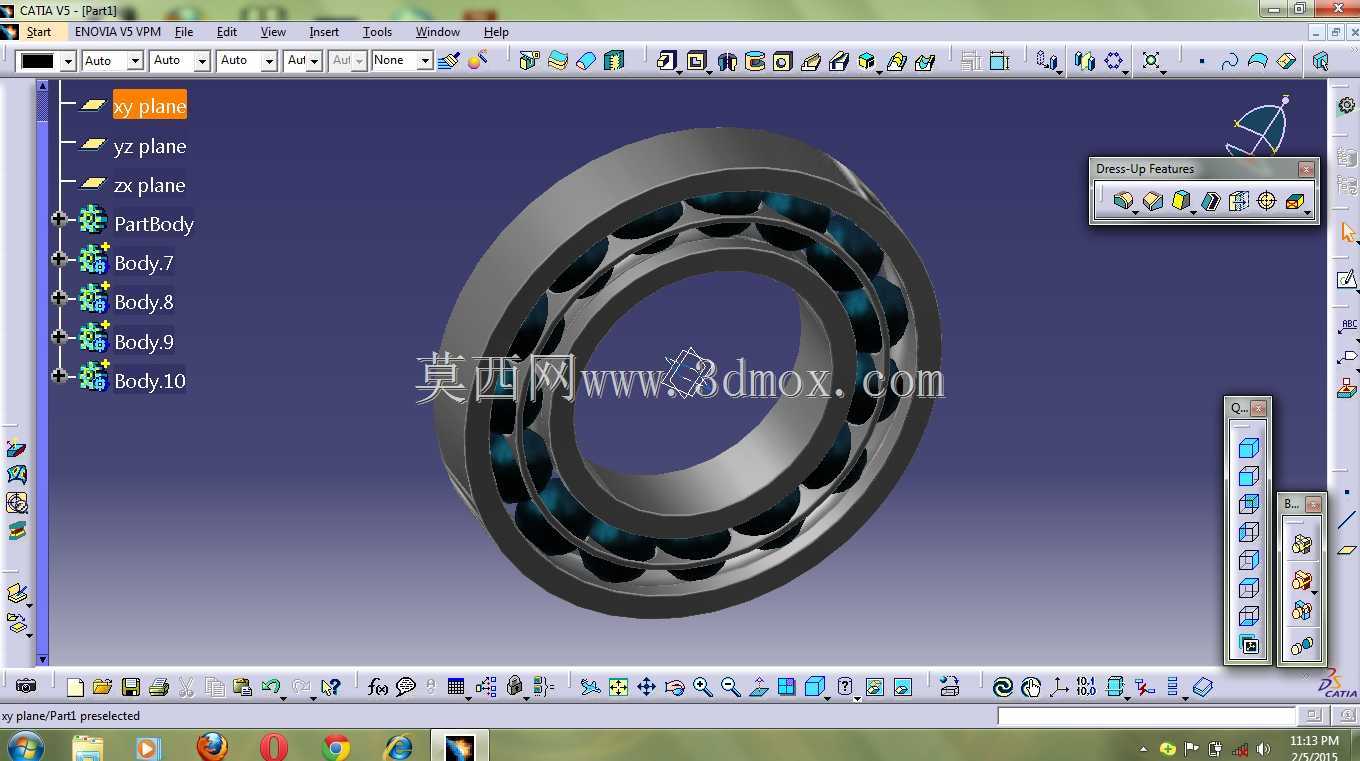

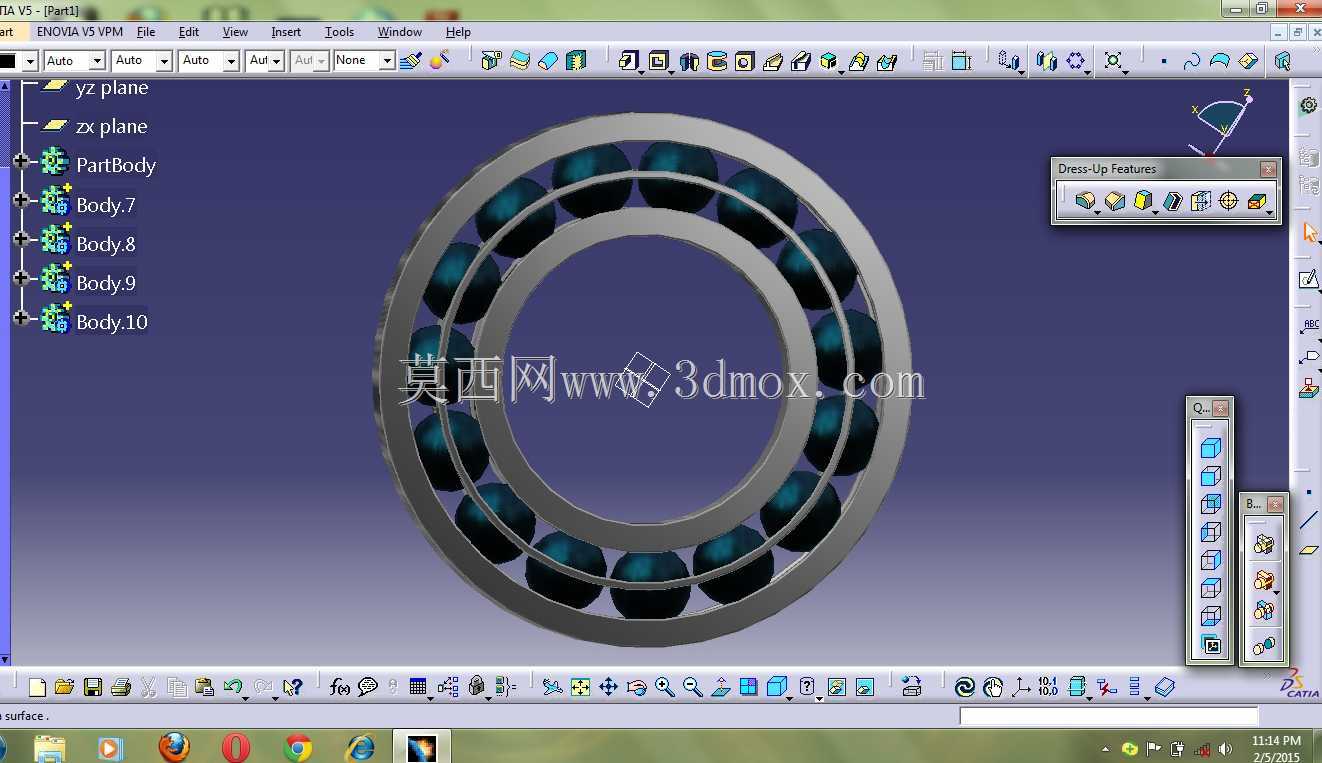

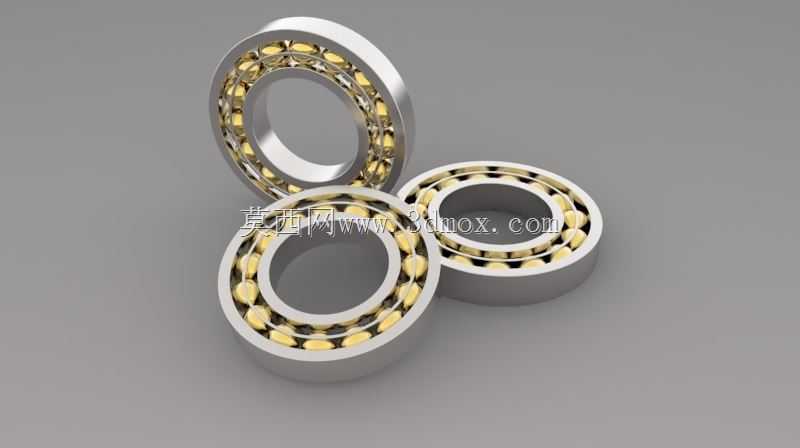

　　从结构设计逻辑来看，这个模型完整还原了深沟型滚珠轴承的核心组成：包含带弧形滚道的内圈、外圈，均匀排布在滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚珠间直接接触摩擦的保持架结构。设计时首先要匹配安装场景的轴径与座孔尺寸，内圈的内孔面与转轴采用过盈或过渡配合，随轴同步回转；外圈的外圆柱面与设备的轴承座孔配合，起到固定支撑的作用。内外圈的滚道曲率半径略大于滚珠半径，这个设计细节既可以保证滚珠与滚道有足够的接触承载面积，又能预留微量的调心余量，抵消少量的安装同轴度误差，避免轴系偏载导致的局部应力集中。

　　实际选型应用中，这类轴承的安装边界需要重点关注几个尺寸参数：首先是内圈内径，直接对应所配转轴的轴颈尺寸，配合公差需要根据载荷类型选择，承受循环载荷的内圈通常选较紧的过渡配合，固定不转的外圈可选择稍松的过渡配合方便拆装；其次是外圈外径，对应轴承座的安装孔尺寸，孔的加工粗糙度与圆柱度会直接影响外圈的受力均匀性；还有轴承的整体宽度尺寸，决定了轴承座的轴向安装空间，设计时需要预留足够的轴向定位空间，通常会搭配轴用挡圈或者端盖实现轴承的轴向固定，避免轴系运转过程中出现轴向窜动。

　　从功能特性上，这类滚珠轴承可以同时承受径向载荷与一定量的双向轴向载荷，相比同尺寸的滑动轴承，它的启动摩擦阻力更小，运转精度更容易保证，维护也更简便，不需要持续加注润滑脂就能维持较长时间的稳定运转。建模过程中需要重点保证滚道的曲面连续性，滚珠与滚道的接触位置要符合实际装配的间隙要求，保持架的兜孔尺寸要略大于滚珠直径，保证滚珠可以在兜孔内自由滚动，同时相邻兜孔的间距要均匀，确保所有滚珠受力均匀，避免个别滚珠载荷过大出现早期点蚀失效。

　　在不同的应用场景下，这类轴承的密封结构会有差异，粉尘较多的工况会带双面防尘盖结构，阻止外界杂质进入滚道内部，润滑脂可以预先填充在轴承内部实现终身免维护；高速运转场景下的轴承会采用更大的滚道曲率比，降低滚动体的自旋摩擦，同时保持架会选用轻量化的尼龙或者铜质材料，降低高速运转时的离心力影响。建模时还原的无密封结构属于最基础的开式轴承结构，是各类衍生密封型轴承的结构基础，理解这个基础结构的尺寸配合与受力逻辑，就能快速适配不同工况下的轴承选型与安装结构设计，在做轴系布局时可以快速匹配对应的安装位尺寸，避免出现安装干涉、配合公差选错导致的轴承早期失效问题。
