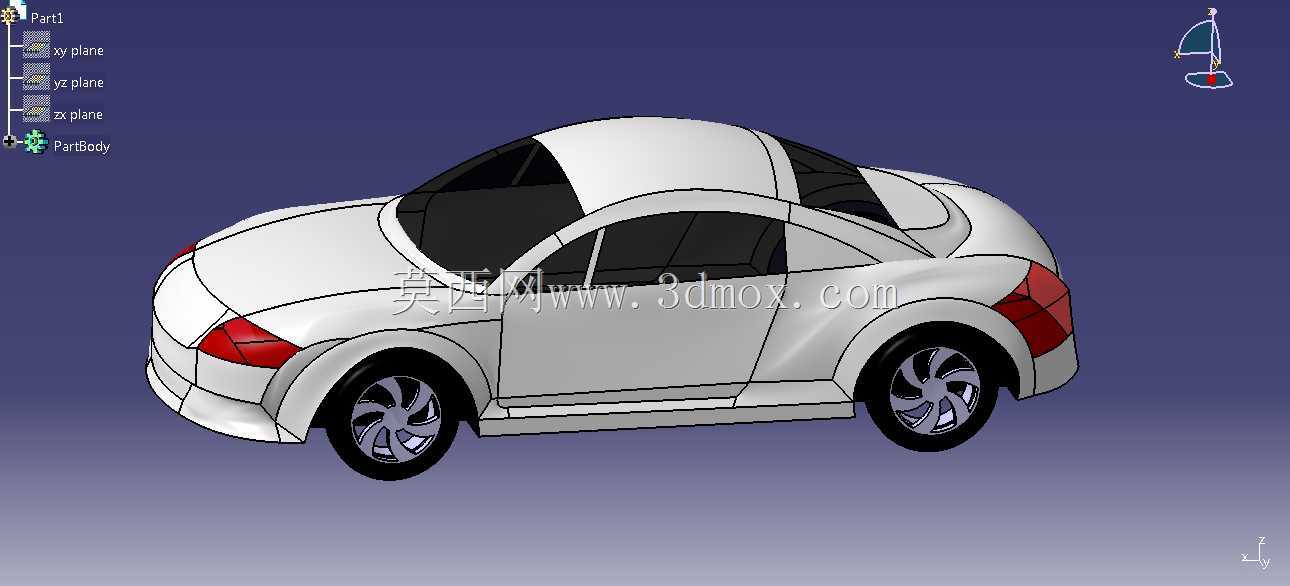

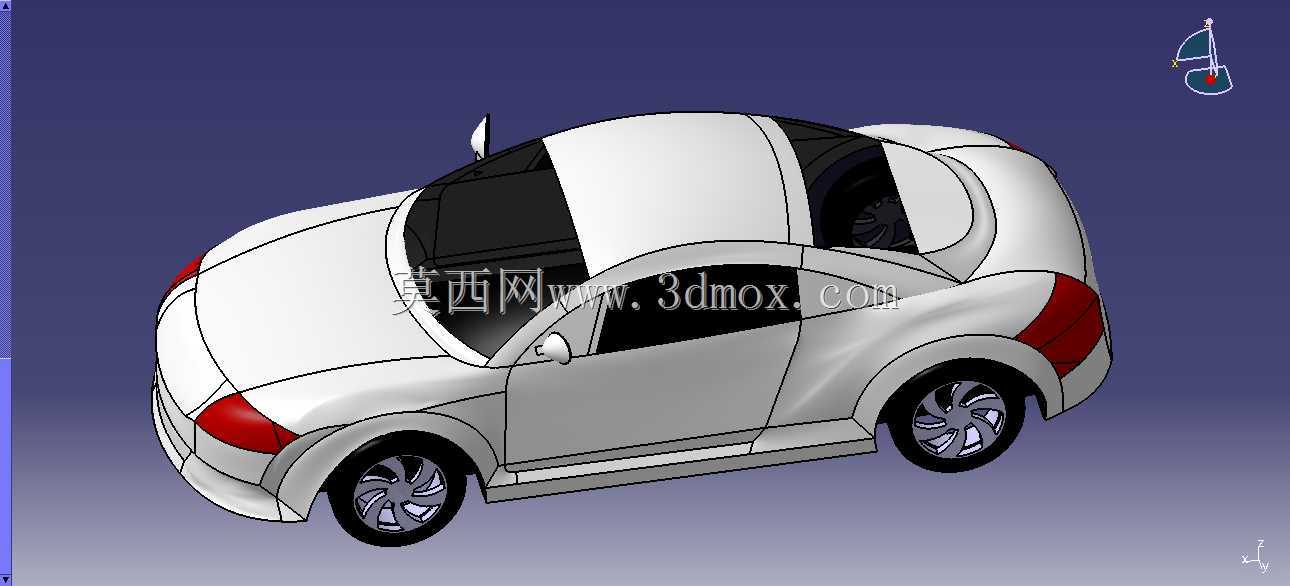

紧凑型两门家用轿车外观结构三维数模

　　该模型还原的是两门紧凑型家用代步轿车的完整外观结构，建模过程中优先考虑了城市通勤场景下的使用需求，整体轮廓采用圆润化的曲面过渡设计，能够在低速行驶时降低空气流经车身产生的风阻系数，同时减少狭窄车位泊车时的剐蹭风险。从结构布局来看，模型完整呈现了车身外覆盖件的拼接关系，前保险杠与翼子板的衔接处预留了常规家用车的安装卡扣位，对应实车装配时的定位基准，前大灯组嵌入翼子板与前舱盖的拼接缝隙内，灯组轮廓与车身曲面完全贴合，避免出现装配阶差影响外观一致性。车身侧面采用双门无框车窗的布局设计，车门轮廓线从A柱底部平滑延伸至C柱下方，门把手采用与车门曲面齐平的内嵌式结构，既能够降低高速行驶时的风噪，也能减少日常使用中突出部件被磕碰损坏的概率。

　　轮拱位置做了小幅外扩的圆弧处理，预留了15-17寸轮毂的安装空间，轮拱与轮胎之间的间隙控制在常规家用轿车的合理范围，兼顾城市铺装路面行驶的舒适性与轻微非铺装路面的通过性。车尾部分采用短尾溜背的造型设计，后挡风玻璃与后备箱盖曲面平滑衔接，尾灯组嵌入后翼子板与后备箱盖的拼接位置，灯组外侧做了突出于车身曲面的小角度导流结构，能够梳理车尾的乱流，减少行驶时的尾部升力。建模时对车身各部分的安装边界做了明确的区分，前舱盖的开合铰链位置、车门的安装铰接点、后保险杠的固定卡扣位都在数模中做了对应结构预留，能够直接用于后续的结构拆分、装配干涉检查，也可作为同级别车型外观改型设计的基础参考数模。在实际工程应用中，

　　这类外观数模可用于前期造型评审阶段的油泥模型制作参考，也可导入CAE软件做外流场仿真分析，验证不同曲面造型下的风阻、风噪表现，还能作为总布置阶段的外边界参考，校核车内乘员空间、底盘部件布置与车身外覆盖件的间隙是否合理。模型中对车身的分缝线做了精准还原，所有外覆盖件的拼接缝隙宽度控制在实车量产的常规公差范围内，能够直观呈现量产车型的装配工艺要求，对于刚接触汽车外观建模的结构设计人员来说，可通过该数模学习A级曲面的构建逻辑，理解车身曲面从造型面到可生产结构面的过渡处理方式，掌握外覆盖件设计中如何兼顾造型美观度与冲压、焊装的工艺可行性。
