曲面结构羽毛球拍三维数模设计

　　日常开展运动器材结构建模时，羽毛球拍这类带连续曲面过渡的产品，往往是曲面造型能力落地的典型练习载体，也能直接对接民用体育用品的结构设计需求。从实际使用场景来看，这类器材的结构合理性直接影响运动体验，拍框的弧度设计需要兼顾击球有效区域面积与挥拍过程中的风阻表现，握柄的锥度过渡要匹配人手握持的发力习惯，拍杆与拍框、握柄的衔接位置不能出现应力集中的锐角结构，避免长期受冲击后出现断裂失效。

　　建模过程中首先要梳理整体的尺寸边界，常规民用羽毛球拍的总长度控制在680mm以内，拍框的外轮廓最大宽度控制在230mm左右，拍框的截面采用渐变式的翼型结构，靠近拍杆的位置截面厚度稍大，向拍头延伸时逐步收窄，这样的设计既能保证拍框的结构强度，也能降低挥拍时的空气阻力。拍面的网线区域采用规则的网格排布，建模时通过阵列方式生成网线结构，网线的直径控制在0.7mm左右，网格间距保持均匀，还原真实球拍的网线张力支撑结构。

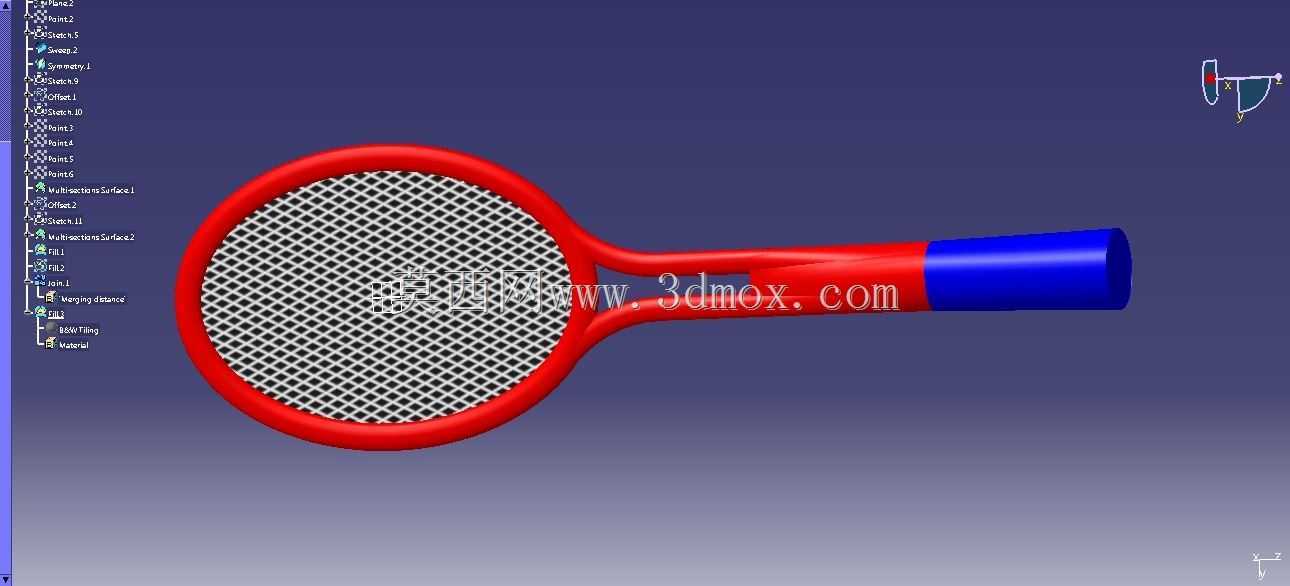

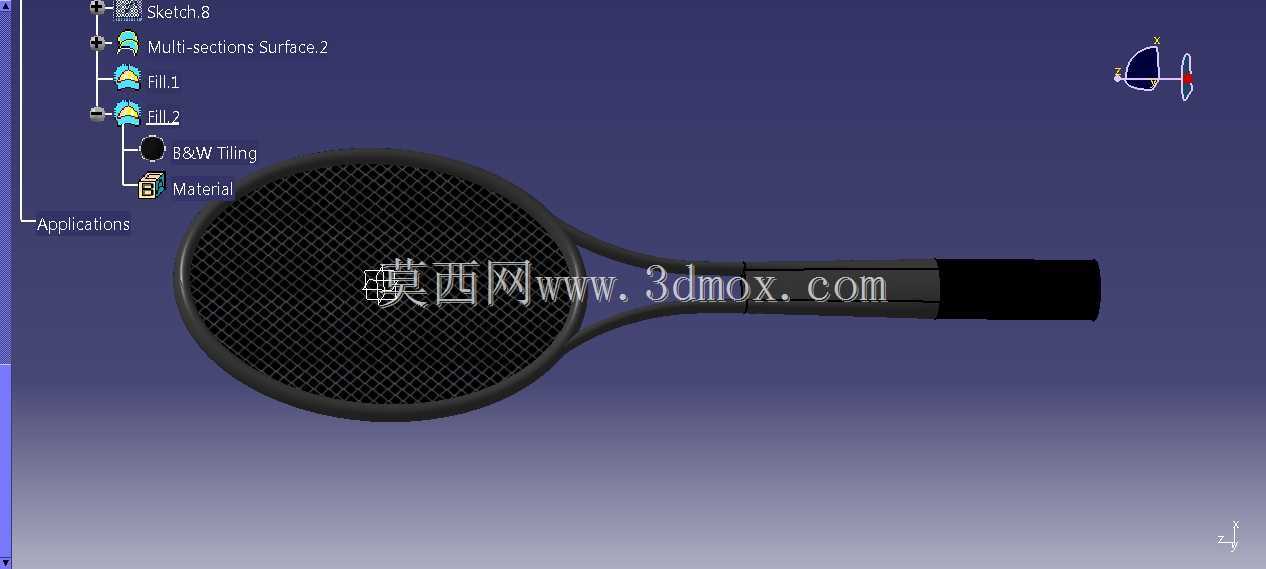

　　曲面构建阶段，先通过多截面曲面功能生成拍框的整体外轮廓，依次绘制不同位置的截面草图，约束各截面之间的连续性为曲率连续，避免曲面拼接处出现棱边影响外观与受力表现。拍杆部分采用等直径的杆状结构，与拍框衔接的位置做圆角过渡处理，过渡圆角的半径根据衔接位置的壁厚调整，保证壁厚均匀不会出现注塑或成型时的缩痕缺陷。握柄部分采用八边形截面的渐变结构，从靠近拍杆的小截面逐步过渡到末端的大截面，表面做防滑纹理的结构预留，实际生产时可以在这个结构外层包裹防滑握胶，提升握持摩擦力。

　　从结构设计的合理性角度，整个拍体的壁厚需要保持均匀，常规碳纤维材质的球拍壁厚控制在1.2-1.5mm之间，建模时需要对曲面做加厚处理，加厚过程中检查是否出现曲面自交的问题，针对曲率变化较大的拍框顶部位置，适当调整加厚方向的偏移量，保证内部结构无干涉。拍框上的网线孔采用阵列排布的通孔结构，孔的直径略大于网线直径，方便后续穿线工序的操作，孔位的位置需要与网线网格的节点一一对应，避免穿线后出现网线错位的问题。

　　这类模型除了作为曲面建模的练习案例外，也可以直接用于体育用品的结构验证，通过导入有限元分析软件，可以模拟击球瞬间拍体的受力变形情况，调整拍框不同位置的截面厚度，优化整体的重量分布，让球拍的平衡点落在靠近握柄的位置，提升挥拍的操控性。实际建模过程中需要注意各部分曲面的拼接质量，避免出现碎面、曲面间隙等问题，保证后续导出到其他工程软件时不会出现几何错误，结构树的特征排布要清晰，从草图绘制到曲面生成、实体加厚、特征阵列的步骤依次排布，方便后续设计变更时快速调整参数，比如修改拍框的大小、握柄的长度时，只需要调整对应草图的尺寸参数，就能快速生成新的结构方案，大幅提升设计迭代的效率。针对拍体的重量控制，建模时可以通过软件的质量属性功能实时测算整体重量，调整不同位置的材料分配，在保证结构强度的前提下尽可能降低整体重量，适配不同使用人群的发力习惯，比如面向业余爱好者的球拍可以适当降低拍头重量，减少挥拍时的手臂负荷，面向专业选手的球拍可以适当调整平衡点位置，提升击球的爆发力。
