6KHz压电式标准蜂鸣器元件结构设计

　　在消费电子、工业控制、安防告警、家电控制板的硬件设计环节，压电式蜂鸣器是最常用的声讯提示器件，这款6KHz谐振频率的压电蜂鸣器，适配绝大多数低功耗提示场景的选型需求，从手持POS机的按键反馈、工控柜的故障告警，到智能家居的状态提示、车载电子的预警提示，都能看到同规格器件的应用。做结构设计的时候，首先要明确这类无源压电蜂鸣器的工作逻辑：依靠压电陶瓷片的逆压电效应，在交变电场驱动下产生机械振动，配合周边的共振腔体放大声压，最终输出清晰的提示音，6KHz的谐振频率刚好落在人耳敏感度较高的频段，不需要过大的驱动功率就能获得足够的提示音量，适合电池供电的低功耗设备使用。

　　从安装边界来看，这款蜂鸣器的外径为15mm也就是0.591英寸，属于通用的薄型贴片/插装通用尺寸，设计PCB封装的时候要注意预留足够的焊盘间距，器件本体的厚度方向要和壳体的出声孔位置对齐，避免壳体结构遮挡振动面导致声压衰减。很多新手工程师在选型的时候容易忽略共振腔的设计，直接把蜂鸣器贴在PCB上不做腔体预留，最终实际装机音量只有标称值的三分之一不到，这款标准件的建模过程中，特意还原了蜂鸣器外圈的固定胶圈、金属基片与压电陶瓷层的分层结构，方便结构工程师在整机装配阶段做干涉检查，确认蜂鸣器周边0.5mm范围内没有结构件触碰振动膜片，避免出现音哑、谐振频率偏移的问题。

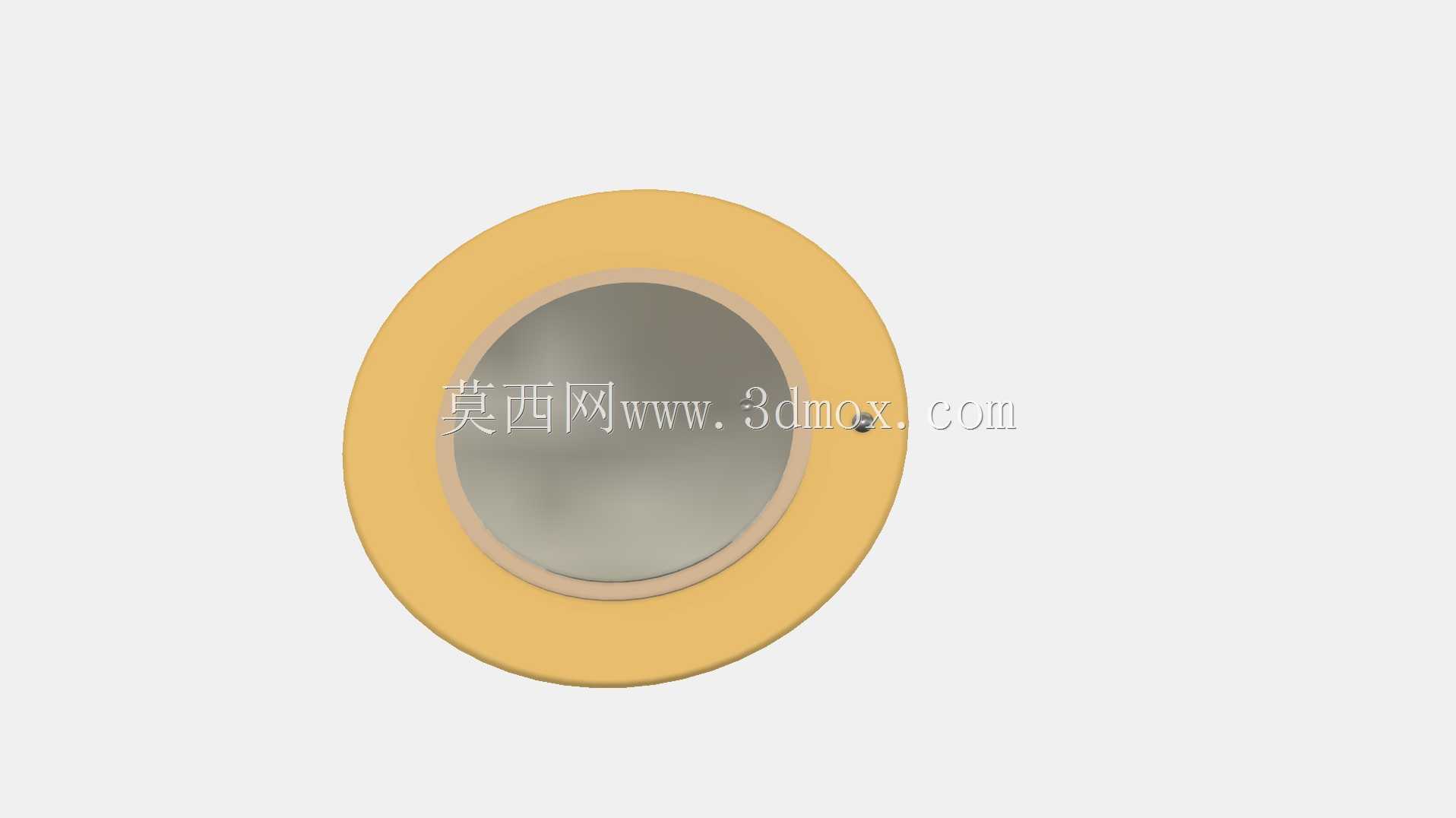

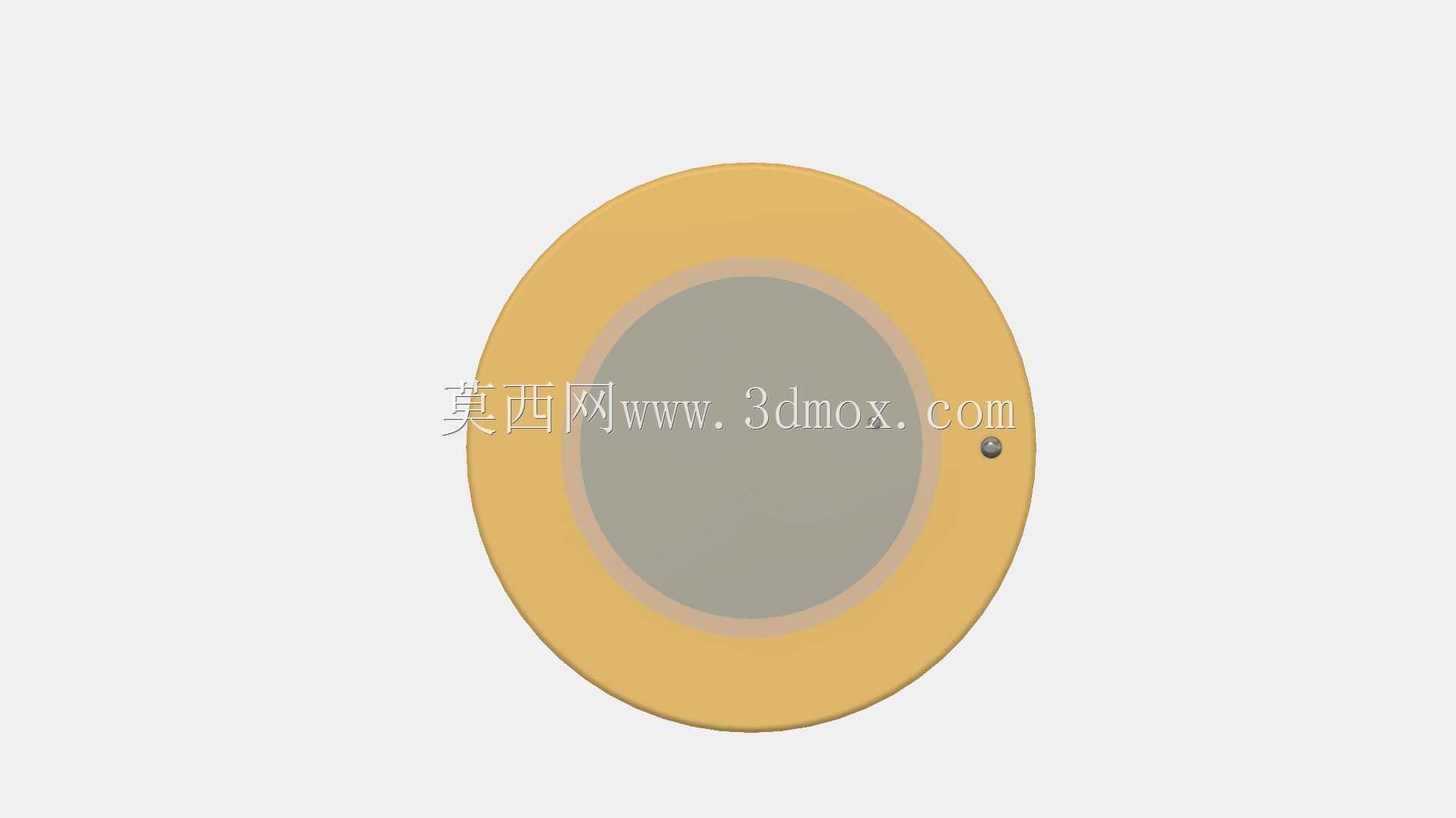

　　这款蜂鸣器的阻抗参数为1.2kΩ，匹配常规的MCU IO口直接驱动或者搭配三极管放大电路，不需要额外的升压电路就能驱动，在电路设计阶段可以简化驱动回路的BOM成本。建模的时候严格按照实物的尺寸公差做了参数化处理，外圈的黄色封装层是耐高温的环氧胶层，中间的金属振动膜片采用黄铜基材，表面贴附的压电陶瓷片厚度控制在0.1mm级别，还原了实物的层叠结构，不管是做PCB的3D布局检查，还是做整机的装配仿真，都能直接调用，不需要二次修正尺寸。

　　实际生产装配环节，这类蜂鸣器可以适配波峰焊或者回流焊工艺，建模的时候也考虑了焊端的伸出尺寸，和标准封装库的焊盘位置完全匹配，不会出现封装不匹配导致的贴片偏移问题。很多做小型化电子产品的工程师会遇到蜂鸣器和周边电容、接插件干涉的问题，这个模型的外形尺寸完全按照实物测绘，在布局阶段就能提前规避空间冲突，不需要等到打样之后再调整PCB走线或者壳体结构。另外要注意，压电蜂鸣器的安装不能用硬胶完全封死外圈，要保留一定的振动余量，模型里还原的外圈胶圈就是起到缓冲和固定的作用，在做壳体压接设计的时候，压接筋的位置要对准外圈的胶圈区域，不能直接压在中间的振动膜片上，否则会直接导致器件失效。

　　从应用适配性来说，这个规格的蜂鸣器属于行业通用件，不同厂商的同参数产品外形尺寸基本一致，模型做了通用化处理，不需要针对特定品牌做结构修改，就能适配绝大多数同规格选型的设计需求。在做声学相关的结构仿真时，模型的分层结构也能给仿真提供准确的材质参考，环氧层、黄铜基片、压电陶瓷的材质属性都可以直接赋予，方便工程师提前评估不同腔体结构下的声压输出效果，减少打样验证的次数。
