港口货运微型车床80齿传动齿轮结构

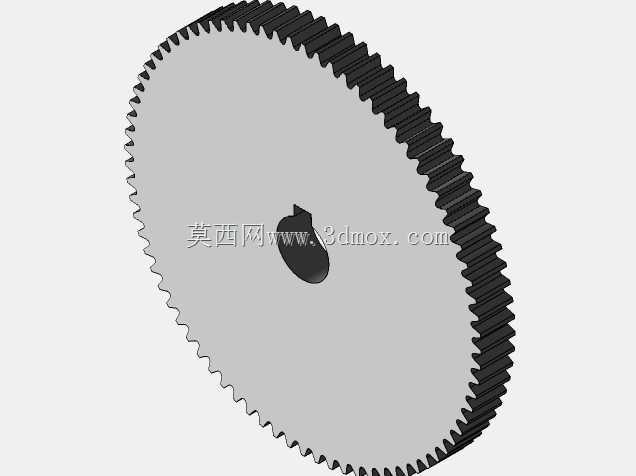

　　在港口散货、件杂货转运的现场运维场景里，常需要用到小型台式微型车床完成现场补加工、小尺寸零件修配的作业，这类微型车床的主轴进给传动链中，大齿数从动齿轮是保障低速大扭矩输出的核心零件，本次涉及的80齿齿轮正是适配7x10、7x12规格微型精密车床的专用传动件。从实际工况出发，港口现场的微型车床往往需要应对带一定锈蚀的轴类零件修形、小型吊具销钉的二次车削、非标紧固件的配做，这类作业不需要高速切削，但要求传动平稳、进给无爬行，因此大齿数齿轮的设计首先要满足传动比匹配要求，80齿的齿圈配置搭配输入端小齿数齿轮，可将电机输出的高转速降为适合微型车床硬材料切削的低转速，同时放大输出扭矩，避免切削过程中出现闷车、打齿的问题。

　　设计过程中首先考虑的是安装适配性，齿轮中心的D型切边安装孔是核心安装定位结构，这类孔型无需额外键槽即可实现与主轴的周向固定，装配时只需将轴端的平面对齐孔内切边推入即可完成周向限位，相比普通平键连接更适合微型车床的紧凑安装空间，也减少了小尺寸键槽加工带来的应力集中问题。考虑到部分使用者会采用3D打印方式自制该备件，设计时特意在轴孔配合面预留了合理的公差余量，针对不同打印工艺的成型收缩率、表面粗糙度差异，预留的间隙可避免打印完成后出现孔位过紧无法装配、或者间隙过大传动晃动的问题，即便是采用机加工方式制作该齿轮，该公差带也能满足常规IT7级加工精度下的过渡配合要求，装配后无需额外打磨修配即可正常使用。

　　从齿形设计来看，该齿轮采用标准渐开线直齿齿形，齿向无螺旋角，加工难度低，无论是滚齿、铣削还是3D打印成型都能获得较好的齿形精度，直齿结构的轴向力几乎为零，不需要在齿轮两侧加装额外的推力轴承来抵消轴向载荷，非常适合微型车床的简化主轴结构。80齿的齿圈直径属于微型车床进给箱内的大尺寸传动件，安装时需要注意齿轮端面与箱体内壁的间隙控制，预留0.2-0.5mm的轴向窜动间隙即可，既不能间隙过大导致齿轮传动时出现偏摆，也不能间隙过小导致齿轮转动时与箱体发生摩擦卡顿。齿顶圆、齿根圆的尺寸经过匹配验算，与配对齿轮啮合时的重合度大于1.2，可保证传动过程中始终有至少一对轮齿处于啮合状态，减少传动冲击和噪音，即便在低速重切削的工况下，轮齿的受力也能均匀分布，避免单齿受力过大出现断齿问题。

　　实际使用场景中，这类微型车床往往放置在港口维修班组的流动工具车、现场维修工位上，环境中存在一定的粉尘、轻微盐雾，因此齿轮的齿面设计没有做特殊的轻量化镂空，整体为实心盘式结构，一方面是增加齿轮自身的转动惯量，起到类似飞轮的稳速作用，切削时转速波动更小，另一方面实心结构可减少粉尘在齿轮表面积聚的死角，日常维护时只需用毛刷简单清理齿面即可，不会出现镂空结构内嵌粉尘难以清理、长期磨损齿面的问题。齿轮的厚度方向尺寸经过严格控制，适配微型车床进给箱的内部安装空间，不会出现装配后与相邻的变速齿轮、换挡机构发生运动干涉的问题，安装时只需将齿轮推入主轴对应轴肩位置，加装轴向限位卡簧即可完成固定，拆装流程简单，即便没有专业维修经验的现场操作人员，对照装配示意图也能在十分钟内完成备件更换。

　　从传动功能来看，该齿轮除了承担主轴的低速进给传动外，部分同规格微型车床也会将该齿轮作为螺纹车削的进给挂轮使用，80齿的齿数可适配多种常用公制、英制螺纹的进给配比，更换不同齿数的配对挂轮即可获得不同的进给量，满足现场修配不同规格螺纹零件的需求。设计时特意将齿轮的端面做了平整化处理，端面跳动公差控制在0.02mm以内，作为挂轮使用时不会因为端面偏摆导致啮合间隙忽大忽小，车削螺纹时不会出现乱牙、螺距不均的问题。针对3D打印自制的场景，齿轮的轮齿齿根位置做了微小的圆角过渡，避免3D打印时齿根位置出现应力集中，打印完成后即便不做额外的齿面强化处理，采用常规PLA、PETG材料打印的齿轮也能满足非金属切削、软金属切削的使用需求，如果采用尼龙、金属材料打印或者机加工制作，该齿轮的使用寿命可达到原厂金属齿轮的同等水平，完全满足港口现场日常维修的作业强度要求。
