正交传动配对钢制锥齿轮结构

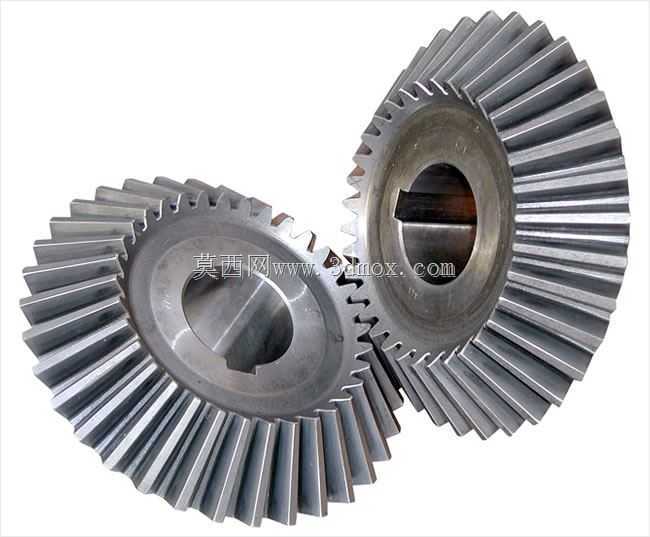

　　这套配对锥齿轮主要用于实现相交轴之间的旋转运动与扭矩传递，最常见的安装工况是两轴轴线呈90度垂直交错，在差速器、机床分度头、农业机械传动箱、轻工设备转角传动位都能见到这类结构的应用。不同于圆柱齿轮仅能完成平行轴间的动力传输，锥齿轮的齿形沿节锥母线方向分布，轮齿从大端到小端逐渐收窄，能在紧凑的安装空间内完成转角换向，不需要额外增加中间传动轮组，能有效缩减传动机构的整体体积。

　　从实际使用场景来看，这类锥齿轮常被布置在动力输入与输出方向需要转折的位置，比如小型输送线的转角驱动位、手动操作机构的方向转换段、园林机械的动力输出端，工作过程中两齿轮的节锥顶点必须重合，安装时要严格控制轴向定位尺寸，一旦出现轴向窜动超出允许范围，齿面接触区会偏移到大端或者小端边缘，轻则加剧齿面磨损，重则出现轮齿崩断的故障。设计这套结构时，首先要确定传动比匹配对应的齿数组合，再根据传递扭矩的大小选定模数，节锥角的计算直接和两轴的安装夹角绑定，90度安装的配对齿轮，两节锥角之和恰好为90度，齿厚从大端向小端线性递减，齿顶间隙也沿齿宽方向保持均匀变化。

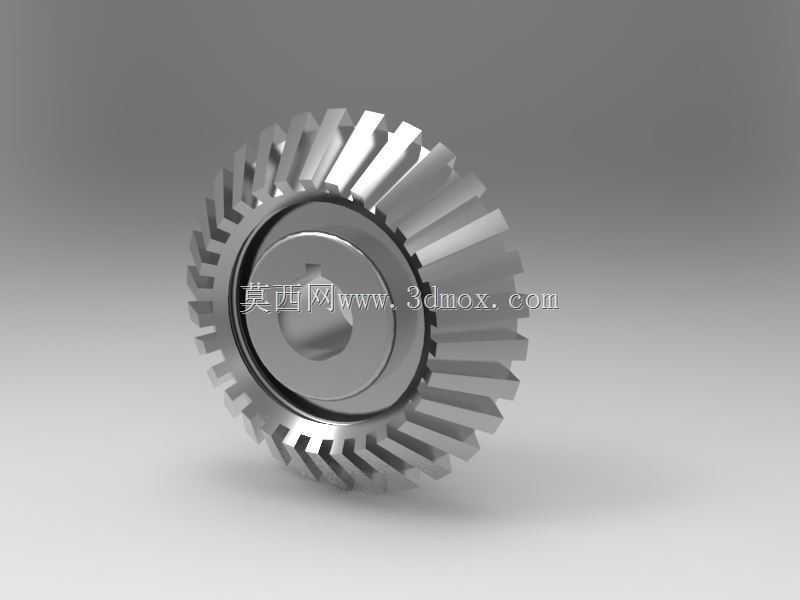

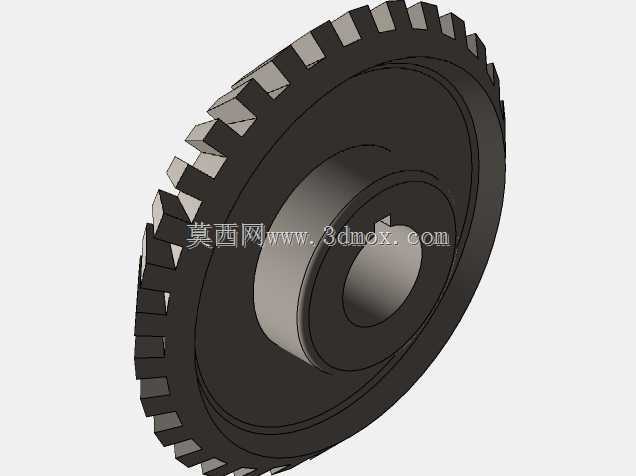

　　结构上两个配对齿轮都采用中空带键槽的轴孔设计，键槽贯穿轴孔全长，安装时可以通过平键和传动轴实现周向固定，传递扭矩时不会出现相对打滑；轮毂部分做了加厚处理，能提升轮体和轴配合段的结构强度，避免大扭矩工况下轮毂开裂。齿面加工精度直接影响传动平稳性，建模时需要严格按照渐开线锥齿轮的齿面生成逻辑，保证齿形从大端到小端的平滑过渡，啮合时齿面接触迹线沿齿宽方向居中，运行过程中不会出现偏载。

　　安装边界方面，需要预留足够的径向空间容纳两个轮体的啮合位置，两轴的支撑轴承要尽量靠近齿轮背面，减少轴端挠度带来的啮合偏移；轴向定位要通过轴肩或者锁紧螺母实现，保证齿轮安装后节锥顶点和设计位置重合，齿侧间隙控制在合理范围，既不能因为间隙过小出现卡滞、发热，也不能因为间隙过大产生换向冲击。这类钢制锥齿轮通常采用调质后表面淬火的热处理工艺，齿面硬度足够应对中等载荷下的长期运转，齿芯保持较好的韧性，能承受一定的冲击载荷。日常运维中需要关注齿面的接触斑点变化，如果发现接触区偏向齿顶或者齿根，要及时调整轴承间隙或者齿轮轴向位置，保证啮合状态正常，延长零件的使用寿命。不同于螺旋锥齿轮的低噪音特性，直齿锥齿轮加工难度更低，安装调整更简便，在转速不高、载荷平稳的传动场景下性价比更高，不需要复杂的专用加工设备就能完成生产，是中小功率转角传动场景的首选零件。建模过程中要注意轮齿的拔模方向和节锥母线保持一致，齿根圆角要做圆滑过渡，避免应力集中，轮毂和轮辐的过渡位置也要设置合理的圆角，减少应力集中带来的断裂风险。
