带集成轴承位的花键传动轴结构

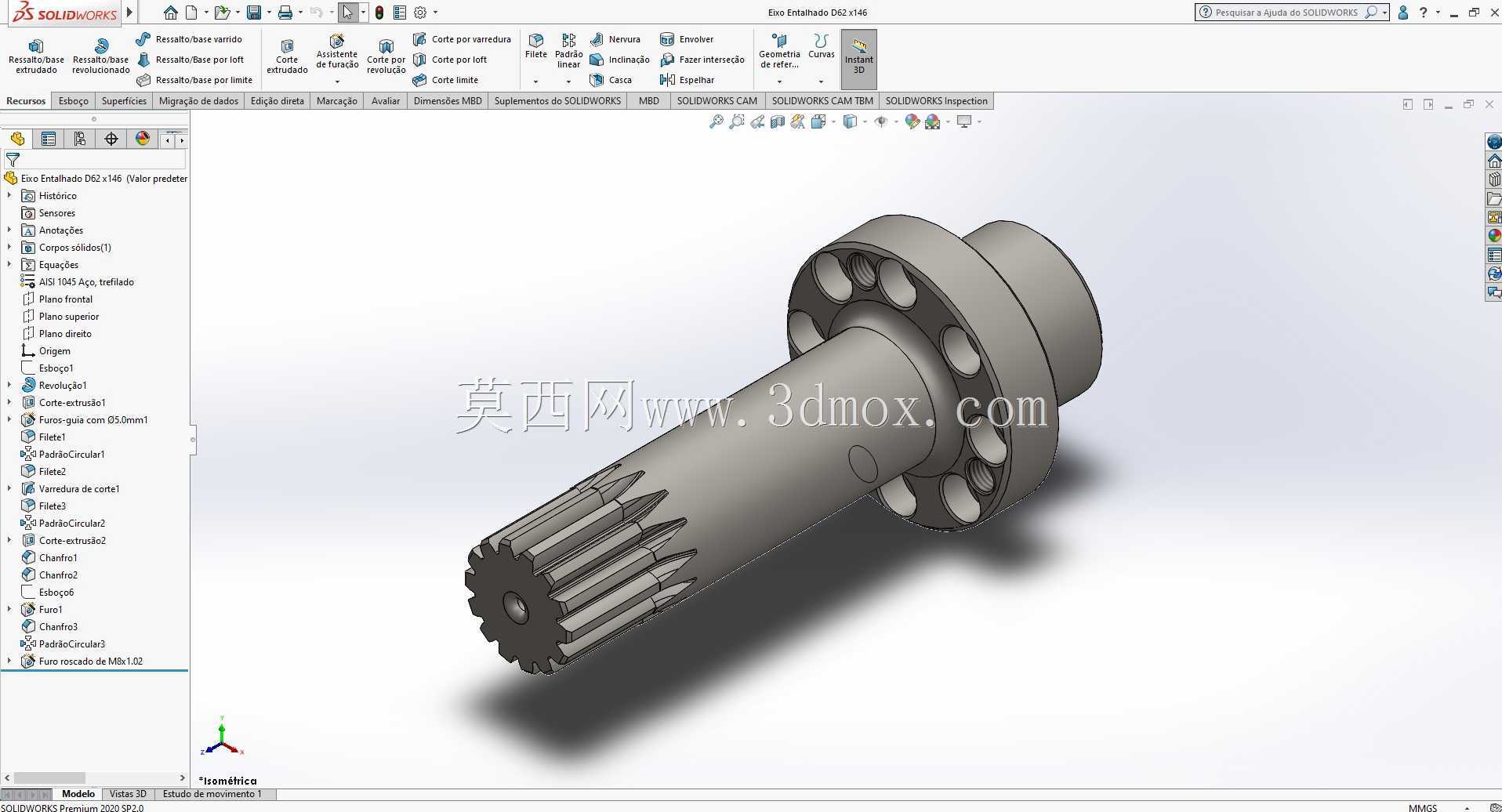

　　这类带集成轴承安装位的花键传动轴，常见于中小功率传动箱的动力输出端，在园林机械、小型工程机械的分动结构里应用十分普遍，区别于普通光轴传动结构，它把花键啮合段、轴承配合段、轴端定位结构做了一体化设计，减少了装配环节的零件堆叠数量，能有效压缩传动单元的轴向安装空间。从实际使用场景来看，这类轴件大多承担扭矩传递与径向承载的双重作用，一端的渐开线花键段负责和配套的内花键毂啮合，把输入端的旋转扭矩平稳传递到末端执行机构，轴身靠近法兰端的环形阵列孔位，是配套滚柱保持架的安装位置，相当于把滚柱轴承的内圈直接集成在轴体上，省去了额外的轴承内圈零件，既降低了装配时的同轴度累积误差，也减少了配合面之间的微动磨损风险。设计这类轴件的时候，

　　首先要明确安装边界的约束条件：轴的总长度要匹配传动箱腔体的轴向深度，花键段的外径、齿形参数要和配对内花键完全契合，避免啮合时出现卡滞或侧隙过大的问题；集成轴承位的轴段外径公差要严格控制在轴承配合的公差带范围内，表面粗糙度要满足滚柱滚动接触的要求，不然运行过程中会过早出现接触疲劳点蚀。轴端的中心孔是加工时的工艺定位基准，不管是车削外圆、滚轧花键还是磨削轴承位，都要靠两端中心孔来保证各段轴径的同轴度，设计时不能忽略这个细节，很多新手建模时容易漏掉中心孔结构，导致后续加工工艺无法落地。轴身上的小圆孔是润滑油道的通油口，运行时传动箱内的润滑油可以通过这个孔进入滚柱配合面，在滚动接触区域形成稳定油膜，避免干摩擦导致的温升过快、零件抱死问题。

　　从安装适配的角度看，轴肩的位置要精准对应轴承内圈的定位端面，轴肩的高度不能超过轴承内圈的倒角高度，不然装配时轴承无法贴紧定位面，会出现轴向窜动；花键末端的倒角是装配导向结构，能让花键轴顺利插入内花键毂，避免装配时碰伤花键齿端。这类轴件的受力特性比较明确，工作时主要承受扭矩载荷和径向的轴承支反力，所以建模时各段的过渡圆角要做合理设计，在轴承位和轴身的衔接处、花键段和光轴段的衔接处，不能做成直角清根，要留足够的过渡圆角来分散应力集中，避免交变载荷下出现轴件断裂的问题。实际选型替换时，要重点核对花键的模数、齿数、压力角参数，还有轴承位的直径、跨距尺寸，以及轴端的安装定位尺寸，任何一个参数不匹配，都会导致整个传动单元无法装配。

　　建模过程中要注意各特征的先后逻辑，先做轴的主体回转特征，再加工艺孔、油道孔、花键齿形、滚柱安装位的环形阵列特征，最后做各棱边的倒角和过渡圆角，这样特征树的逻辑清晰，后续修改参数时不会出现特征报错的问题。另外，集成轴承位的滚柱安装槽深度要和配套滚柱的直径匹配，保证滚柱装入后既有合适的径向游隙，又不会从槽内脱出，环形阵列的孔位分度误差要控制在合理范围内，不然滚柱装入后会出现卡滞，转动时阻力不均匀。
