航空摄影无人机挂载三维万向节结构

　　这套万向节结构是针对多旋翼航空摄影作业场景开发的挂载稳定组件，核心作用是在无人机飞行过程中隔离机身的姿态扰动，保证搭载的摄影设备光轴始终保持预设指向，避免画面出现抖动、倾斜、拖影等影响成像质量的问题。

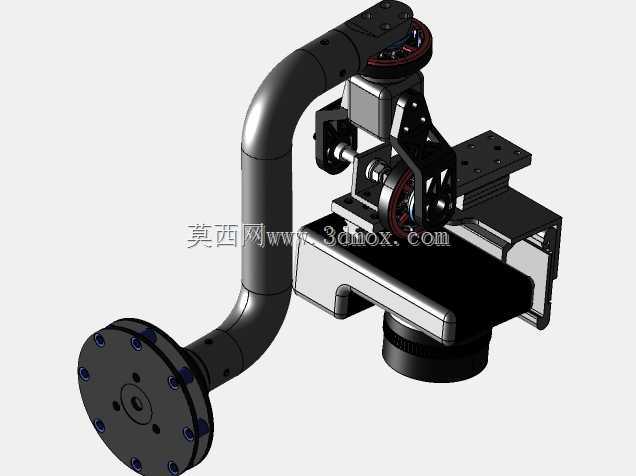

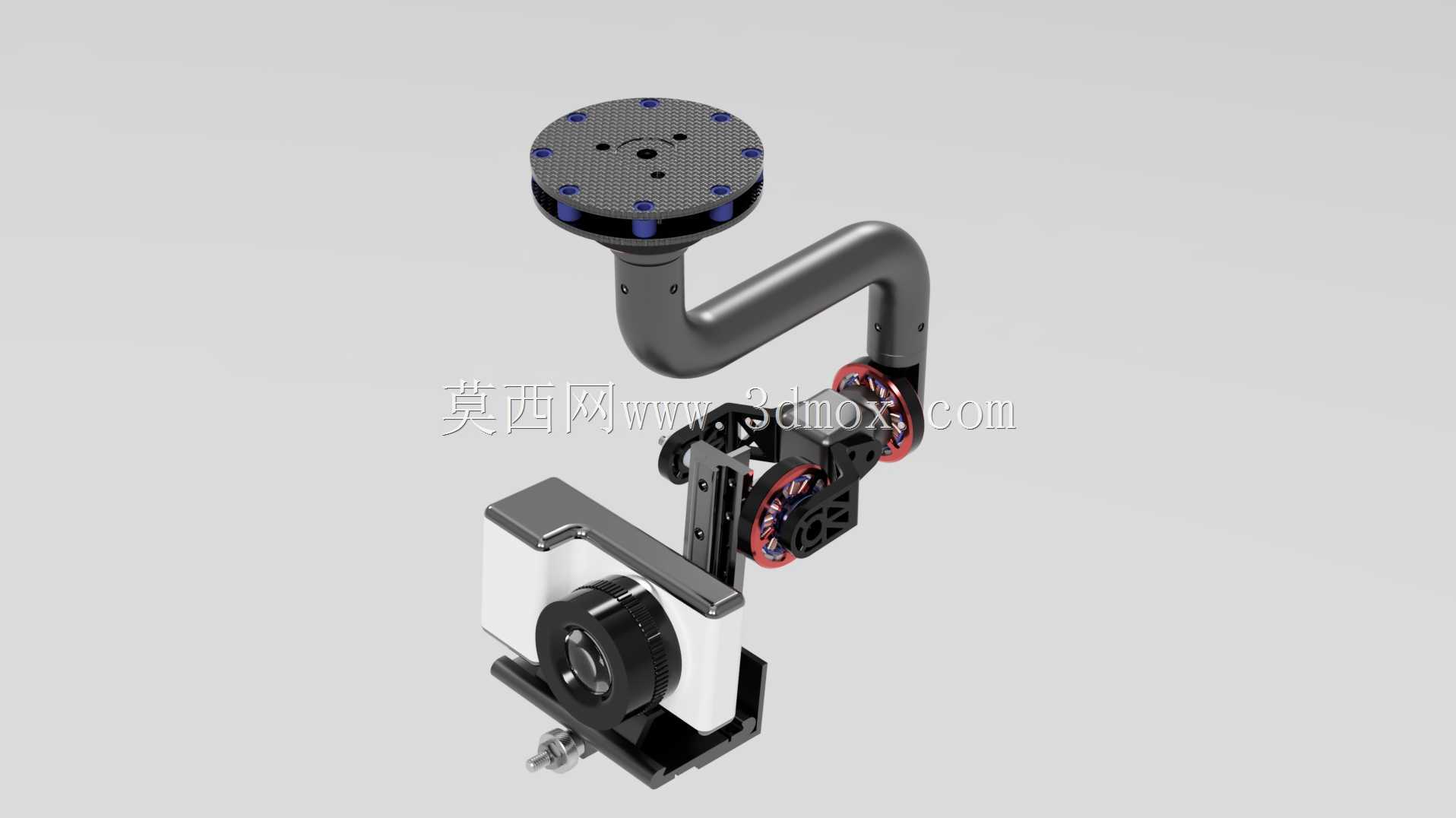

　　从实际作业需求出发，这套结构优先考虑了挂载端的负载适配性，上端的法兰安装盘做了等距分布的沉头安装孔，孔位间距匹配主流消费级及行业级航拍无人机的底部挂载标准，安装面做了0.2mm的平面度公差控制，保证挂载后不会出现安装应力导致的结构形变。安装盘下方集成了阻尼缓冲层，采用环形分布的弹性阻尼块，能够过滤无人机飞行时电机高频振动传递到挂载端的微幅震动，避免成像时出现高频果冻效应。

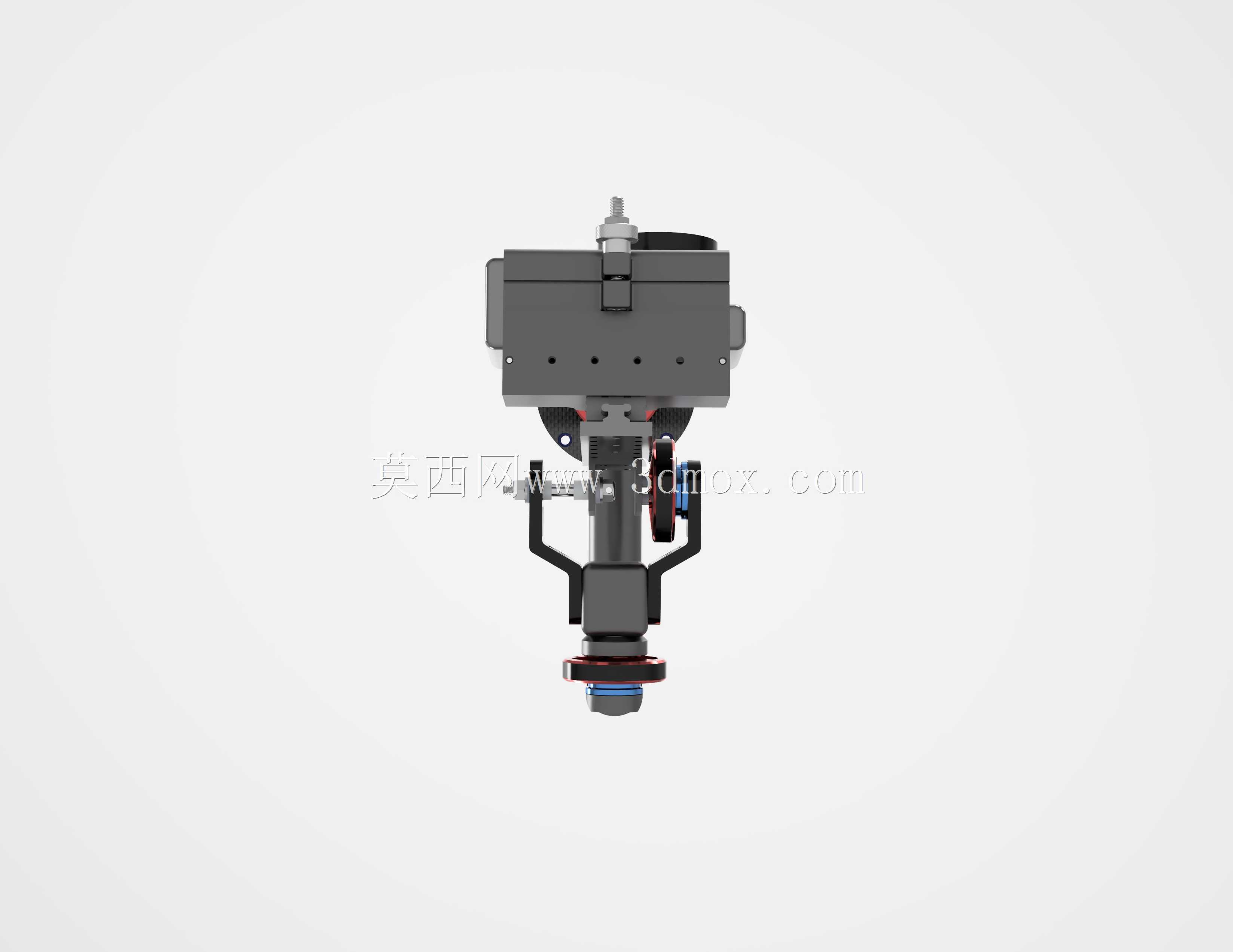

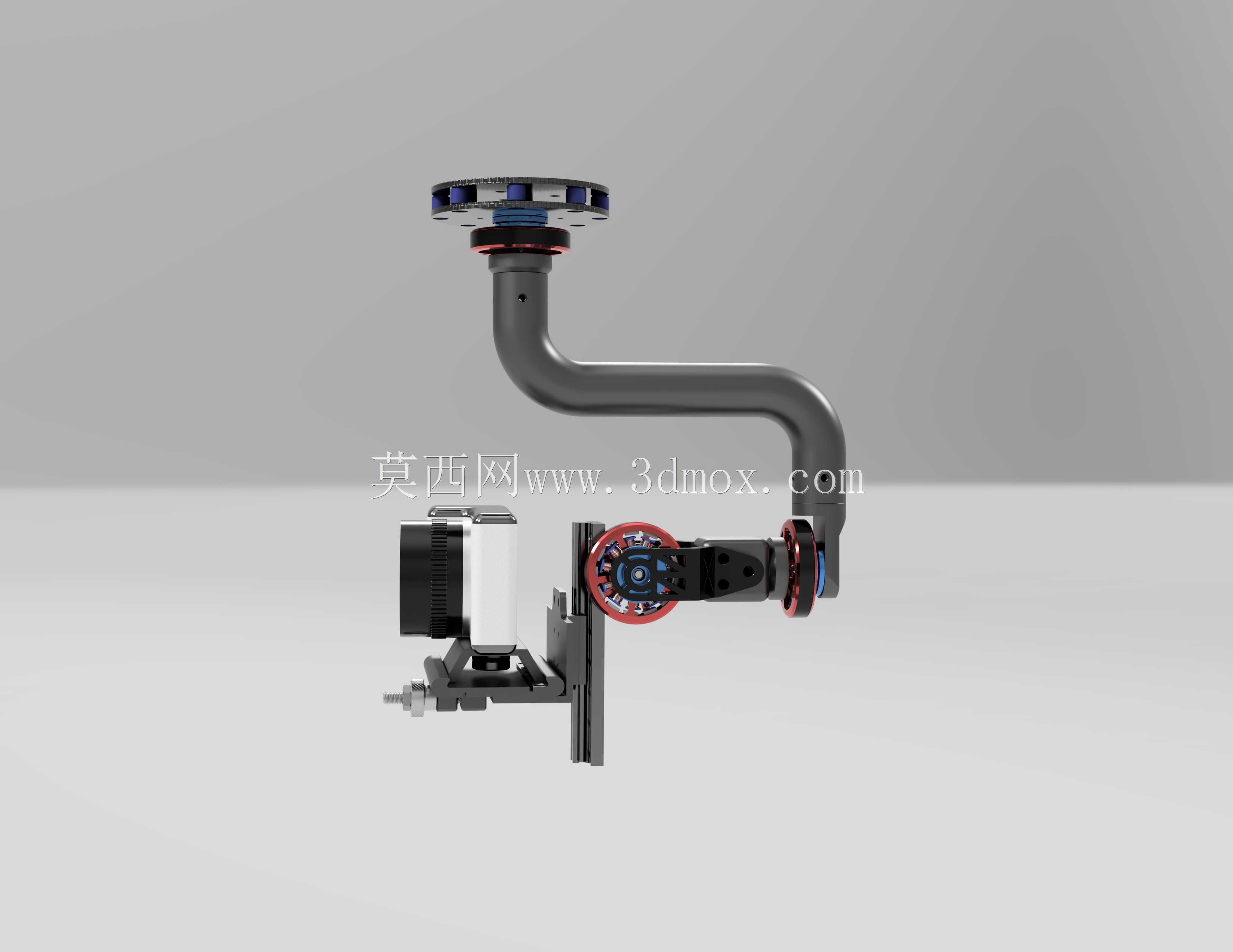

　　结构的姿态调整部分采用正交双轴布局，弯臂结构采用一体化弯制成型的中空设计，既可以在臂身内部走相机的供电与信号线缆，避免线缆外露在飞行过程中产生风阻或勾挂异物，又能在保证结构刚性的前提下尽可能降低整体重量，减少无人机的负载消耗，提升续航表现。弯臂的转角处做了大圆弧过渡处理，避免直角结构带来的应力集中问题，同时降低飞行时的风阻系数，减少高速飞行时结构产生的风致振动。

　　两个旋转轴的传动部分采用微型谐波减速结构配合无刷直驱电机，传动背隙控制在0.05度以内，能够实现毫秒级的姿态响应，当无人机出现俯仰、横滚方向的姿态变化时，轴端的IMU传感器会实时采集姿态偏移量，驱动电机反向补偿，保证相机始终保持水平稳定指向。轴系的限位结构做了软质缓冲限位，避免云台在开机自检或大角度调整时出现硬碰撞损坏传感器或相机结构。

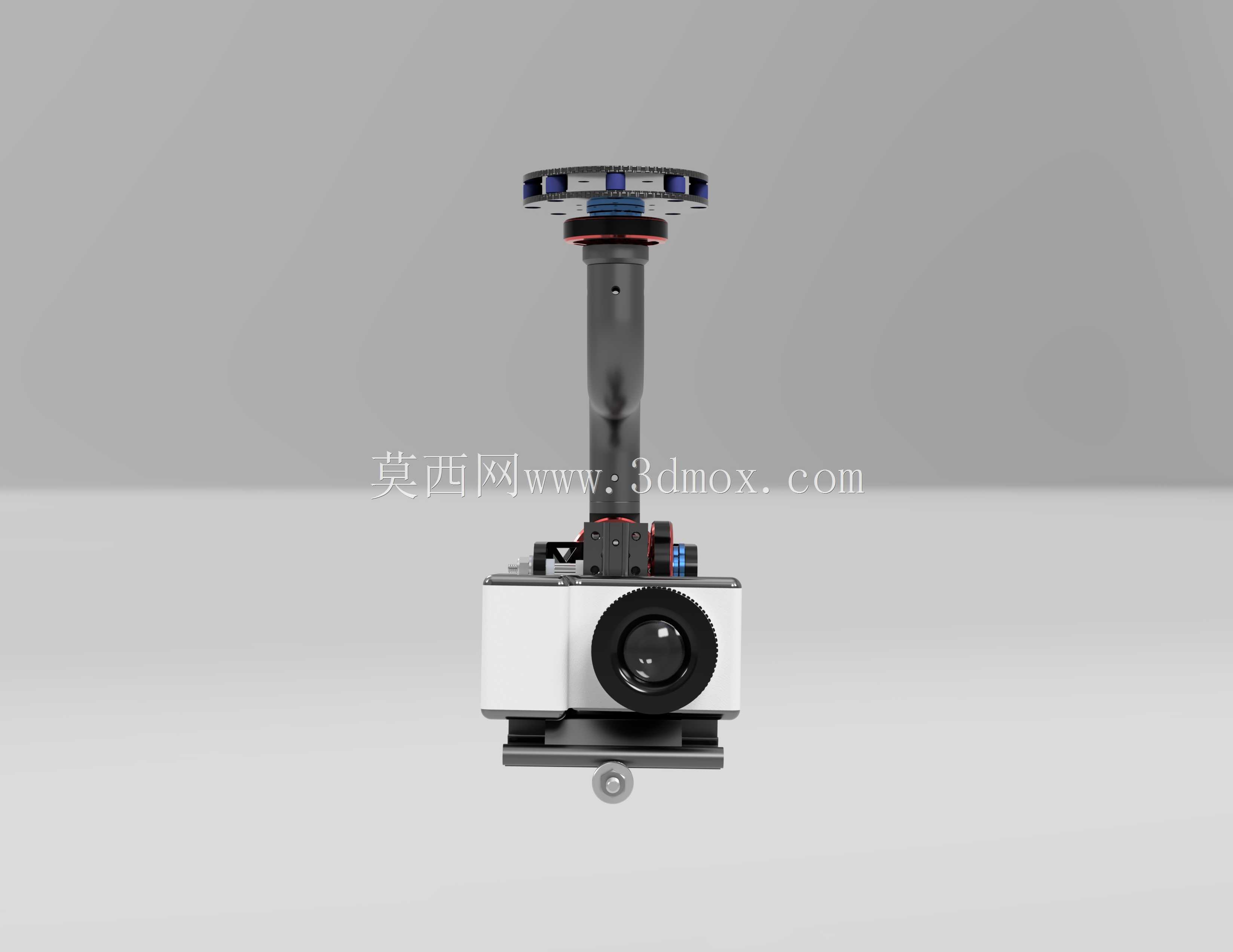

　　下端的相机安装座采用快拆式夹持结构，夹持范围适配主流的微单相机、运动相机以及行业用测绘相机的机身尺寸，夹持面贴有防滑橡胶垫，既可以增大夹持摩擦力避免飞行过程中相机滑脱，又能避免硬质夹持结构刮花相机机身。安装座预留了通用的1/4英寸标准安装螺孔，也可以通过螺丝直接固定相机，进一步提升挂载的可靠性。安装座下方预留了滤镜、快装板等配件的安装空间，不会因为结构干涉影响配件的正常使用。

　　设计过程中对整体的重量做了严格的控制，所有结构件除了必要的金属传动部件外，支撑结构均采用高强度低密度的复合材质，整体自重控制在280g以内，不会给无人机带来过大的负载压力。结构的转动部分做了动平衡调校，每个旋转轴的转动惯量都经过配平处理，避免电机在补偿调整时出现过冲或者震荡的问题，保证姿态调整的平顺性。

　　从安装边界来看，整套结构的最大外轮廓尺寸在收纳状态下不会超出无人机起落架的包围范围，无人机降落时不会出现云台触地的问题，不需要额外加装延长起落架配件，降低了整体改装的复杂度。结构的走线全部采用内藏式设计，所有线缆接头处都做了防松脱处理，能够适应高空飞行时的低温、低气压以及气流冲击环境，不会出现线缆接触不良导致的图传中断或者云台失控问题。

　　在实际作业场景中，这套万向节可以适配测绘航拍、影视航拍、电力巡检航拍、应急救灾航拍等多种作业需求，既可以搭载可见光相机获取高清影像资料，也可以通过更换安装座适配红外热成像相机、多光谱相机等行业作业载荷，结构的扩展冗余足够覆盖多数中小型无人机的航拍挂载需求。结构的维护门槛较低，所有易损的阻尼块、传动齿轮都采用模块化设计，现场作业时如果出现部件损坏，可以快速更换备件，不需要整体拆解结构，提升外业作业的效率。
