X型四旋翼无人机机架结构设计

　　这款X构型的四旋翼机架，是面向小型多旋翼飞行平台打造的承载基体，核心作用是为飞控系统、动力组件、电池、任务载荷提供稳定的安装基准，同时抵消飞行过程中电机运转产生的振动、机动动作带来的结构载荷，保障整机飞行姿态的可控性。从实际应用场景来看，这类机架可适配入门级航拍航模、小型教学实验飞行平台、轻量化环境监测无人机的搭建，也可作为DIY航模爱好者组装定制飞行器的基础结构件，适配0-1kg级的起飞重量区间，能满足室内外低风速环境下的稳定飞行需求。

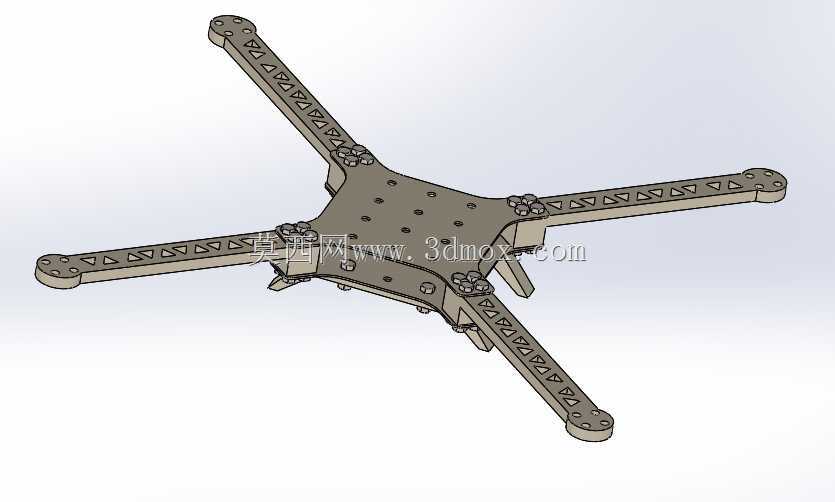

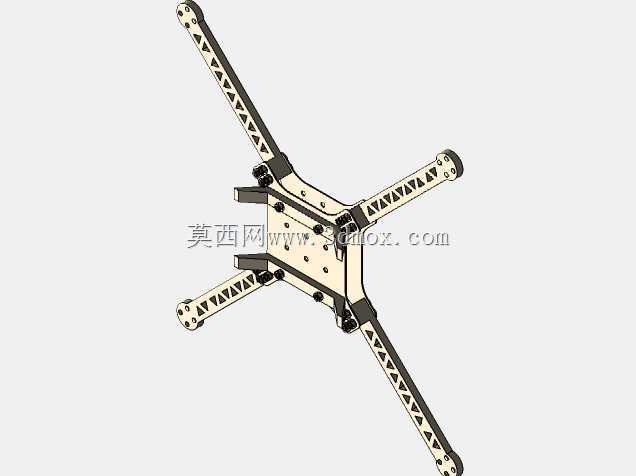

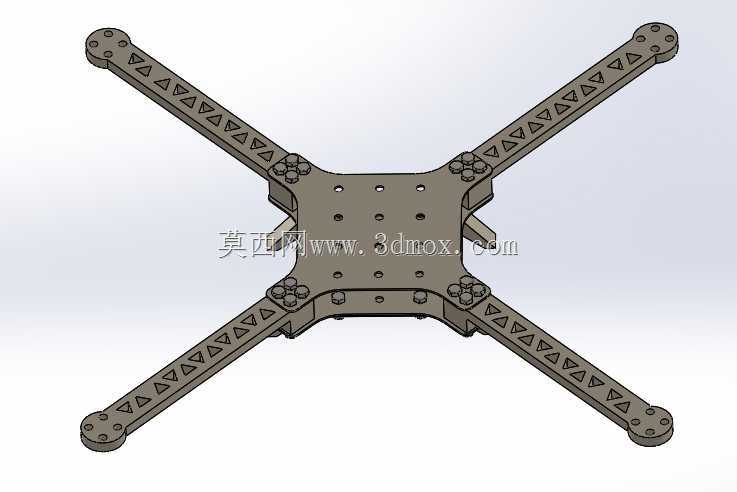

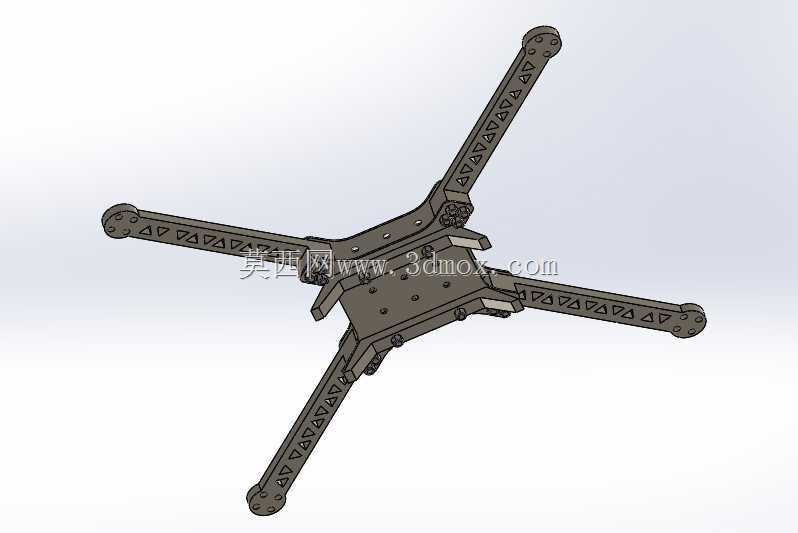

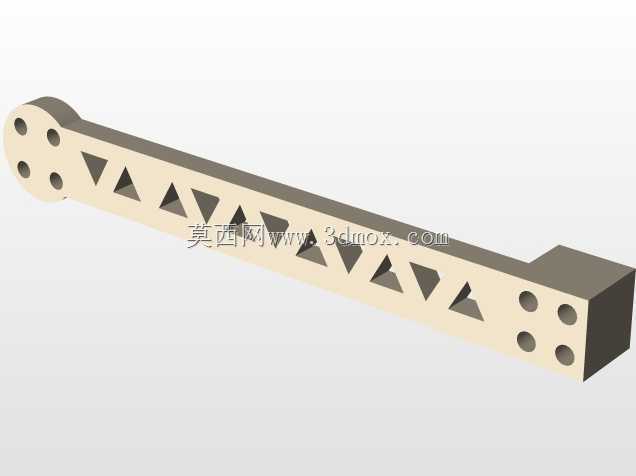

　　设计思路上优先兼顾了结构强度与自重控制，四条机臂采用对称X型布局，相较于十字布局能让动力输出的力臂分布更均匀，滚转与俯仰通道的操控响应一致性更好，同时降低单臂受载时的应力集中风险。机臂主体采用镂空三角加强筋结构，这种结构形式在不额外增加壁厚的前提下，能大幅提升机臂的抗弯、抗扭刚度，避免飞行过程中机臂产生谐振影响飞控陀螺仪的采样精度；机臂末端预留的多组安装孔位，适配常见的12mm、16mm孔距的无刷电机安装座，可根据动力搭配需求灵活调整电机安装位置，也能兼容不同尺寸的螺旋桨防射桨保护座安装。中心板区域采用双层叠板设计思路，上下板之间预留了足够的走线空间，飞控、电调、接收机等电子元件可分层布置，既减少了电磁干扰的影响，也能让整机走线更规整，降低线材剐蹭螺旋桨的风险；中心板上预留的多组不同孔径的安装位，可适配20mm、30.5mm等主流飞控安装孔距，也能满足电池绑带、减震球、GPS支架的固定需求，中心位置的凸台结构可用于挂载小型摄像头、抛投模块等任务载荷，安装时可通过加减减震垫调整载荷的减震等级，避免机身振动传递到任务载荷上影响成像或采样精度。

　　安装边界方面，机臂与中心板的连接位置采用嵌入式定位加螺栓锁紧的结构，装配时无需额外的定位治具，就能保证四条机臂的同轴度与夹角精度，降低装配误差带来的动力配平难度；机臂长度经过核算，在搭配8-9寸螺旋桨时，相邻桨叶之间能保留足够的安全间隙，避免大机动动作时出现桨叶碰擦的问题。整机的安装基准面统一以中心板下平面为基准，所有安装孔位的位置度公差控制在0.2mm以内，能保障电机安装面的水平度，减少因安装倾斜带来的动力损耗与姿态漂移问题。从结构受力角度来看，机臂上的加强筋走向顺着飞行时的主要受力方向布置，在急停、急转弯等大过载工况下，机臂的最大形变量可控制在1mm以内，不会出现因机臂形变导致的螺旋桨打板问题；中心板的边角位置做了圆弧过渡处理，既降低了飞行时的风阻，也能避免炸机时尖锐边角对电子元件或人员造成磕碰损伤。

　　实际使用中，这类机架的维护便捷性也做了针对性设计，单条机臂可独立拆卸更换，炸机后无需更换整个机架，仅需替换受损的机臂即可快速恢复飞行状态；机臂表面的加强筋凹槽还可作为电调的走线槽，将电调线材顺着凹槽布置到中心板区域，既能减少线材外露带来的风阻，也能避免线材在飞行过程中被气流吹动产生晃动影响飞行稳定性。中心板上预留的电池安装位，可适配2S-4S规格的锂聚合物电池，通过绑带固定的方式可灵活调整电池的前后位置，方便根据整机配重情况调整重心位置，让重心落在飞控的几何中心位置，提升飞行操控的跟手性。
