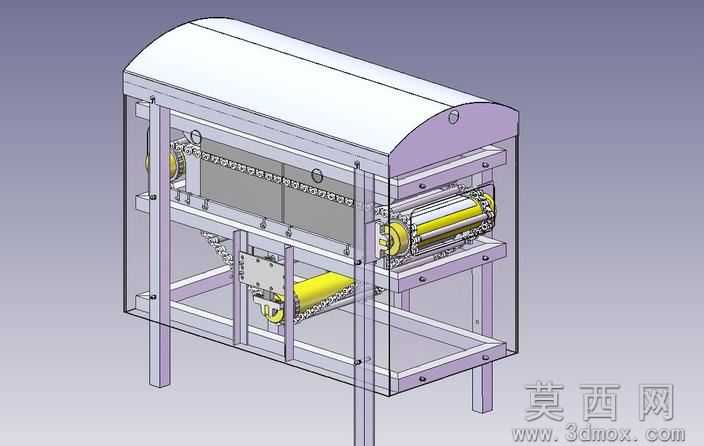

食品包装组装线SolidWorks三维设计模型

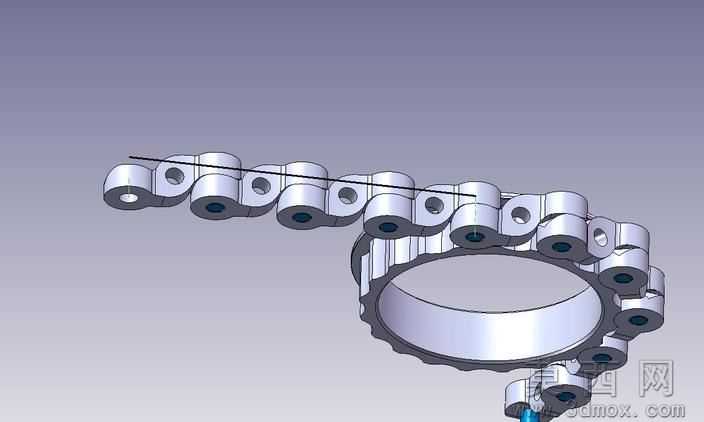

本模型为食品包装组装线的完整三维设计成果，建模阶段以SolidWorks2008为核心平台，采用自底向上的装配建模流程：首先完成链轮、传动链条、输送辊筒、机架型材、杀菌模组、定位夹具等所有单个零件的参数化建模，对链节、链轮齿形等标准结构调用软件内置的标准件库进行参数匹配，非标结构如侧边定位挡块、声波照射模组安装座则通过草图绘制、特征拉伸、倒角、阵列等操作完成精细化建模，所有零件建模完成后按照实际装配约束关系进行配合，添加同轴、重合、距离等装配约束，还原组装线的真实装配逻辑，同时预留运动仿真的自由度，可直接用于后续的传动运动模拟。

参数设计层面，模型严格匹配食品包装生产的实际工况需求，输送线有效宽度适配常见食品容器的尺寸规格，链轮分度圆直径、链条节距经过传动比计算，匹配生产线额定输送速度，声波杀菌模组的安装高度、照射角度经过参数化调整，可覆盖输送线上所有经过的食品容器，机架采用标准铝型材拼接参数，预留设备安装、维护的操作空间，所有零件的尺寸公差、装配间隙均按照食品机械的设计规范设置，可直接导出工程图用于生产加工参考。

渲染材质方面，模型对不同部件赋予了贴合实际的材质属性：机架结构赋予哑光不锈钢材质，还原食品设备常用的304不锈钢金属质感，传动链条、链轮赋予高碳钢金属材质并添加轻微的磨损质感，输送辊筒外层赋予食品级PU橡胶材质，声波杀菌模组外壳赋予食品级白色塑料材质，渲染后整体视觉效果贴近真实生产设备，可用于方案展示、客户汇报等场景。

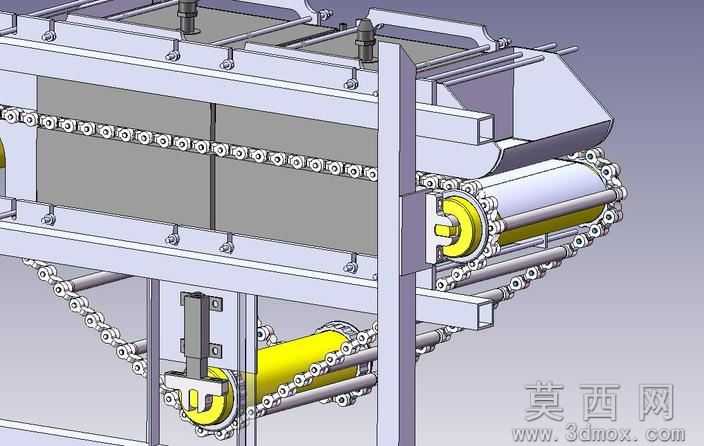

结构原理上，本组装线采用双链传动结构，两端的传动链轮带动双排链条循环运转，链条上安装的承载治具带动食品容器匀速向前输送，设备中部集成的超声波照射模组可对经过的食品包装容器进行照射杀菌，杀灭容器表面的细菌，侧边设置的可调式定位挡块可保证容器在输送过程中位置精准，不会出现偏移，底部的张紧机构可调节链条的张紧度，避免长时间运转出现链条松脱、跳齿的问题，整体结构可适配Johnsonville类食品产线的组装、杀菌工序需求。

软件兼容层面，模型原生为SolidWorks2008格式，可被SolidWorks2008及以上所有版本直接打开编辑，同时附带STL等通用三维格式文件，可导入UG、Pro/E、CATIA等其他主流三维设计软件进行编辑修改，也可导入3D打印切片软件、运动仿真软件进行后续处理，不存在版本兼容障碍。

研发教学应用层面，本模型可作为食品包装机械设计的参考案例，帮助机械设计从业者理解双链输送式包装线的结构设计逻辑、传动计算方法，也可作为高校机械设计、食品机械相关专业的教学案例，用于装配设计、传动机构设计、工业设备建模等课程的实操练习，同时也可用于食品生产企业的新产线方案规划、旧产线改造的参考模型，缩短产线研发的前期设计周期。
