半自动啤酒灌装旋盖一体机结构模型

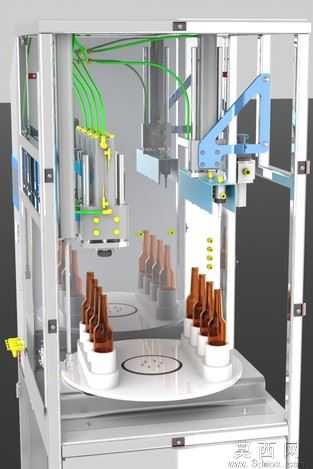

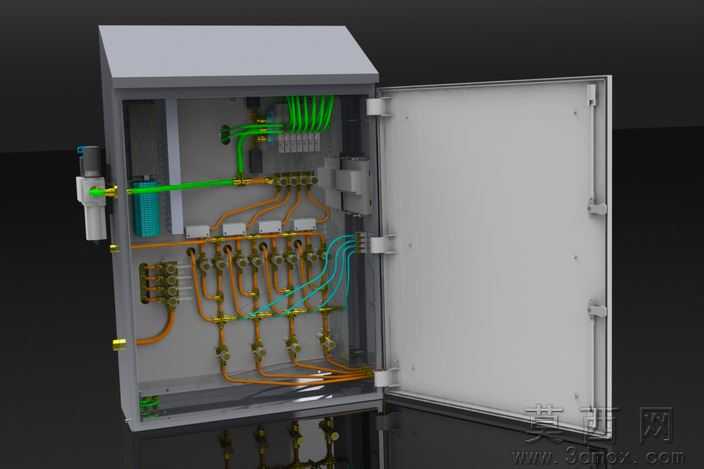

本模型为面向本地啤酒厂生产场景设计的半自动啤酒灌装装瓶设备，采用SolidWorks2010完成全参数化三维建模，所有零部件均按照实际工业选型标准搭建，完整还原了设备的装配逻辑与运动关系，配套渲染效果图清晰呈现了设备的外观质感与工位布局。模型整体采用铝型材框架搭建主体支撑结构，外层搭配钣金护罩实现电气与管路部件的防护，正面设置触控操作屏与控制按钮区，方便操作人员完成参数设置与设备启停操作。设备核心采用旋转转台双工位设计，两个工位分别对应灌装作业与旋盖封瓶作业，转台通过间歇传动机构实现精准工位切换，配合定位夹具保证啤酒瓶在转运过程中位置稳定无偏移。灌装工位配置多组等距布置的灌装阀，管路系统采用食品级输送管路设计，搭配SMC品牌气动元件实现灌装行程的精准控制，可根据瓶型高度调整灌装头的升降位置，保证灌装过程无滴漏、液位精度符合啤酒灌装工艺要求；旋盖工位集成了瓶盖理料、送盖、旋压执行组件，采用费斯托气动组件提供旋盖压紧动力，可适配标准啤酒皇冠盖的封盖作业，旋盖扭矩可通过气动回路调整，保证封盖密封性达标同时不会压损瓶口。模型搭建过程中对所有过孔、装配间隙、运动干涉均做了校验，旋转转台的分度精度、灌装头的升降行程、旋盖头的下压行程均按照实际生产参数设置，底部预留了电气元件与气动泵站的安装空间，框架底部配置可调支撑脚，可适配车间不平整地面的安装调平需求。所有金属结构件均赋予了对应材质属性，铝型材采用阳极氧化质感、钣金件采用哑光不锈钢材质、气动管路采用不同颜色区分气路与液路，渲染效果直观清晰，可直接用于设备方案展示、结构优化参考以及相关灌装设备的教学演示使用，完整保留了建模过程中的特征参数，方便使用者根据实际产能需求调整工位数量、灌装头数量以及转台直径等核心参数。
