全框式观影用3D眼镜结构设计

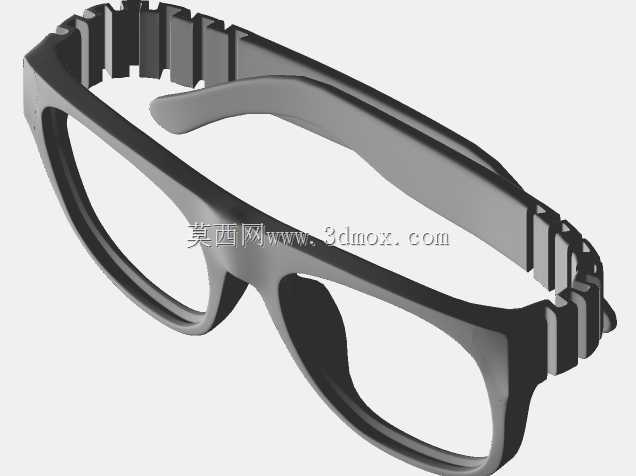

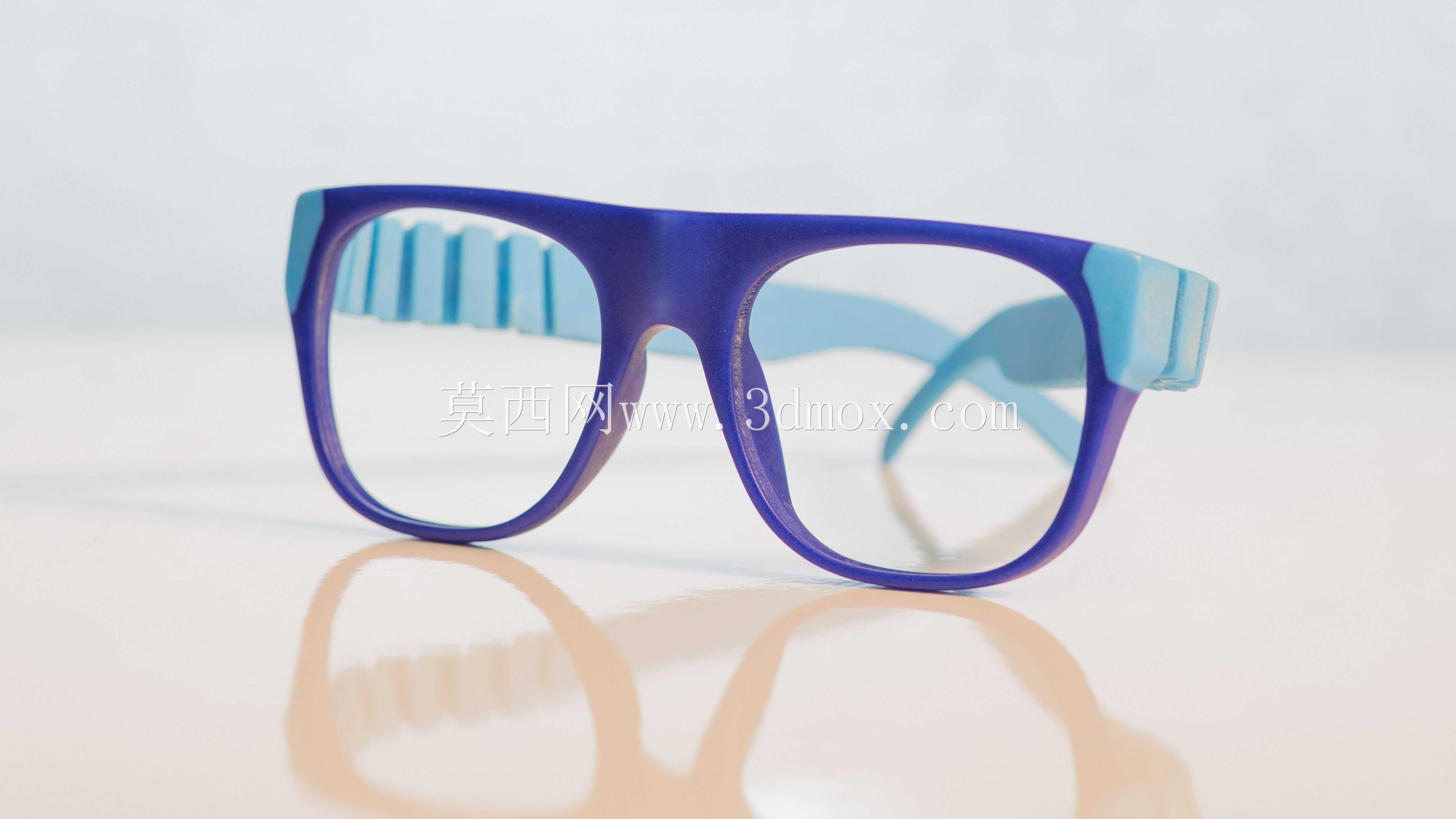

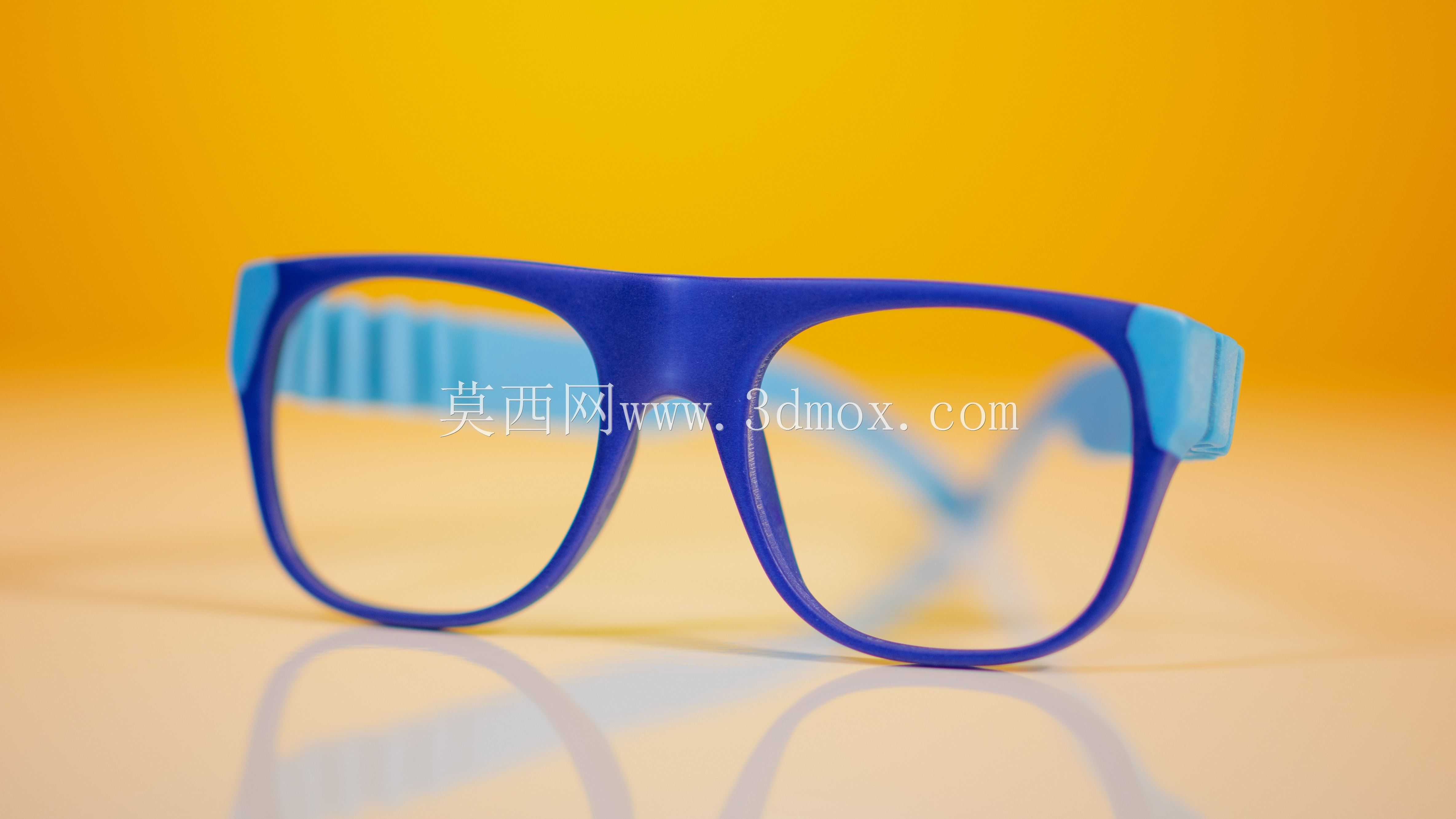

　　这款全框式3D眼镜的结构设计，最初是围绕院线观影、家用3D投影配套场景展开的，在做结构拆解前，首先要明确实际使用中的核心约束：佩戴时不能对鼻梁造成过度压迫，镜腿开合角度要适配不同头围的使用者，同时镜框边缘不能出现漏光问题，避免影响3D画面的呈现效果。从结构设计逻辑来看，镜框采用一体化注塑成型的全框结构，镜圈的弧度匹配人体面部的轮廓曲线，镜圈内侧预留了0.8mm的嵌槽，用来固定3D偏振镜片，嵌槽的深度经过反复调整，既可以保证镜片安装后不会出现晃动脱落，也不会因为嵌槽过深导致镜片安装时出现应力开裂。镜腿和镜框的连接采用隐藏式铰接结构，铰接轴的阻尼经过调校，开合时的阻力保持在1.2N·m左右，既可以保证镜腿展开后能稳定卡在使用者头部两侧，

　　也能在折叠收纳时不需要施加过大的外力，同时铰接位置做了圆角过渡，避免开合过程中夹到使用者的头发或者皮肤。鼻托部分采用和镜框同材质的软胶一体化设计，没有采用额外的金属支架连接，一方面减少了装配工序，另一方面软胶材质可以贴合不同鼻梁高度的轮廓，分散镜框整体的重量，长时间佩戴也不会在鼻梁处留下明显的压痕。从安装边界和尺寸参数来看，这款眼镜的整体宽度控制在145mm，镜圈的垂直高度为42mm，水平方向单镜圈宽度为52mm，鼻梁位置的内凹宽度为18mm，镜腿完全展开后的总长度为150mm，折叠后整体厚度不超过35mm，可以适配常规的眼镜收纳盒尺寸，方便使用者随身携带。镜腿的尾端做了15度的向下弯曲弧度，弯曲部分的表面做了细微的防滑纹理，

　　佩戴时可以贴合耳后的轮廓，即使是快速转头的动作，眼镜也不会出现滑落移位的问题。在实际应用场景中，这款眼镜除了适配院线的偏振3D放映系统，也可以通过更换镜片的方式，适配主动快门式3D显示设备，镜框的镜片嵌槽采用通用尺寸设计，不需要修改模具就可以兼容不同类型的3D镜片，大幅降低了不同应用场景下的开模成本。设计过程中还考虑到了公共场景使用的耐用性需求，镜框整体选用韧性较好的注塑材质，在1.2米高度自由跌落至水泥地面的测试中，镜圈和镜腿都不会出现断裂或者开裂的问题，铰接位置的结构强度也经过验证，反复开合12000次以上不会出现松动或者阻尼失效的情况。另外，镜框的前表面没有做多余的装饰凸起，整体线条流畅，一方面减少了注塑过程中的缩水、

　　夹水纹等外观缺陷，另一方面也方便后期做表面喷涂或者印刷标识的工序，不会因为结构凹凸导致印刷图案出现错位。镜腿的内侧做了0.3mm的内凹区域，可以用来印刷产品标识或者使用提示，不会因为和皮肤摩擦导致标识快速磨损脱落。从装配流程来看，整个眼镜的零部件只有镜框、左右镜腿、铰接轴、镜片四个部分，没有多余的小零件，单副产品的装配时间可以控制在15秒以内，适合大批量流水线生产，装配过程中不需要用到特殊的工装夹具，只需要简单的压合工具就可以完成铰接轴的安装，大幅降低了生产装配的人力成本。在光学适配方面，镜圈的安装平面和镜片的光学平面保持平行，镜片安装后的倾斜角度为8度，匹配人眼观看正前方屏幕时的视线角度，避免出现画面畸变或者3D效果重影的问题，镜圈的上边缘和下边缘都做了2mm的遮光唇边，佩戴后唇边和面部的间隙控制在1mm以内，既不会接触皮肤造成不适感，也可以阻挡周围环境的杂光进入视线，保证3D画面的对比度和沉浸感。
