适配机械翼结构的十字轴式万向节

　　在非道路作业机械、特种作业翼展结构的动力传递链路中，这类十字轴万向节承担着变角度动力传输的核心作用，区别于常规车用万向节，该结构配套了同规格空白法兰，可直接适配用户自制轭架的安装需求，无需额外加工转接结构。从实际应用场景来看，这类万向节多用于存在轴系夹角动态变化的传动部位，比如翼展结构开合过程中，动力输入与输出端的轴线会随翼面摆角产生持续偏移，普通刚性联轴器无法补偿这种角度偏差，极易造成轴系卡滞、轴承过载断裂，而十字轴结构的万向节可在两轴存在夹角的状态下持续传递扭矩，适配翼面从收拢到完全展开的全行程角度变化。

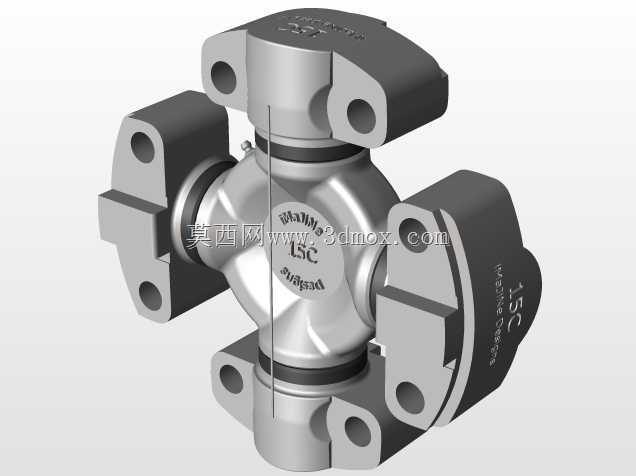

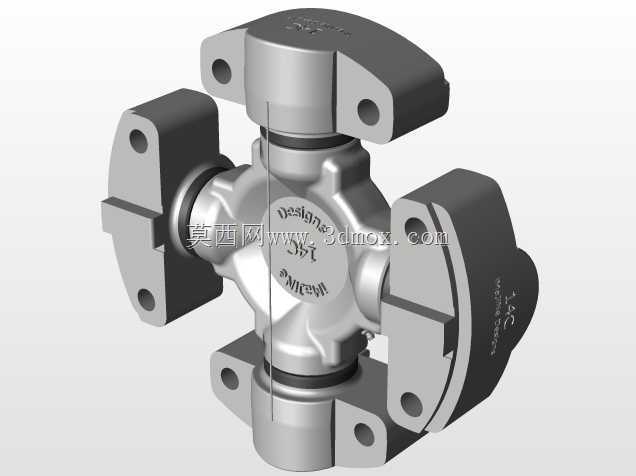

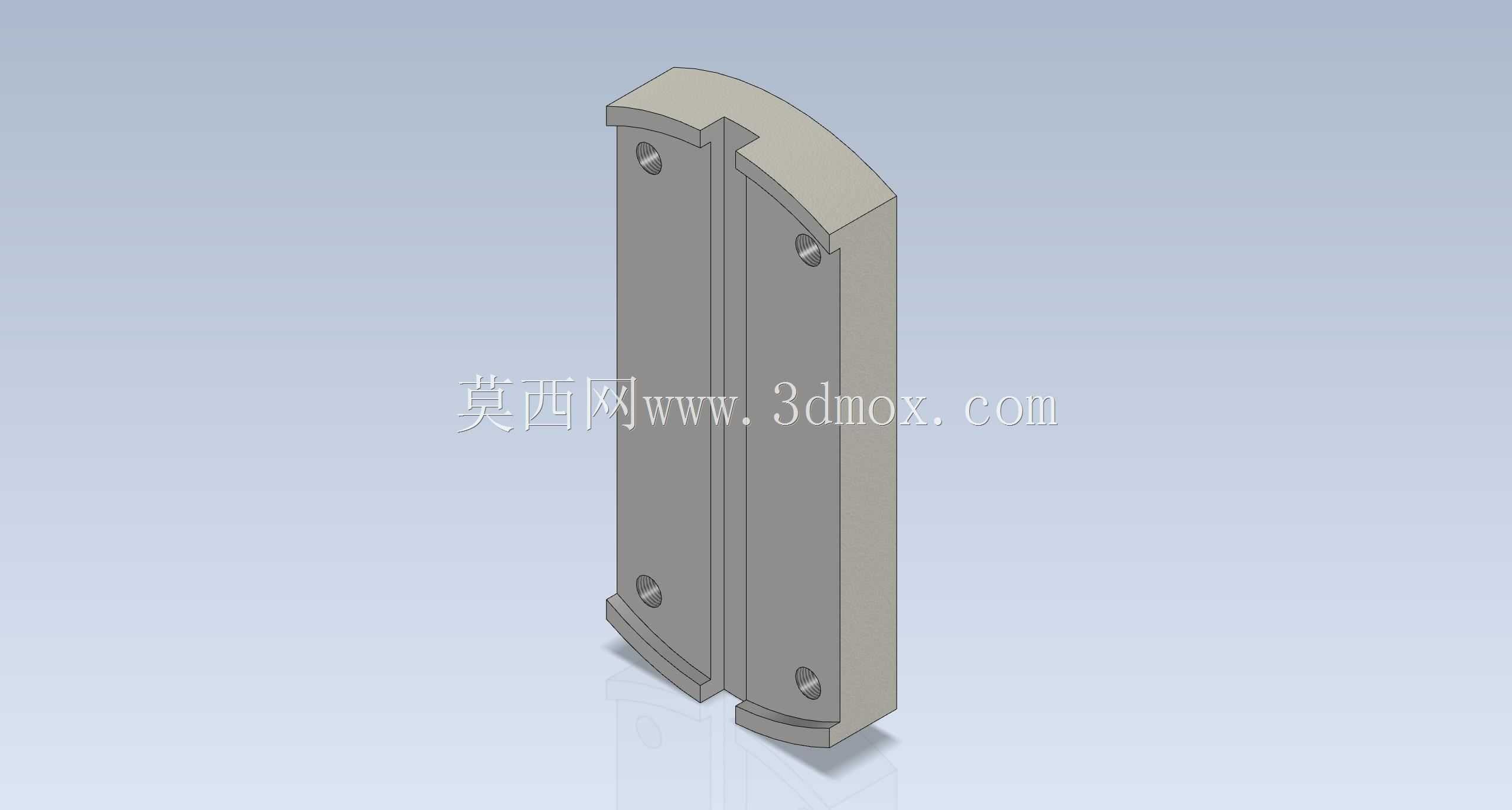

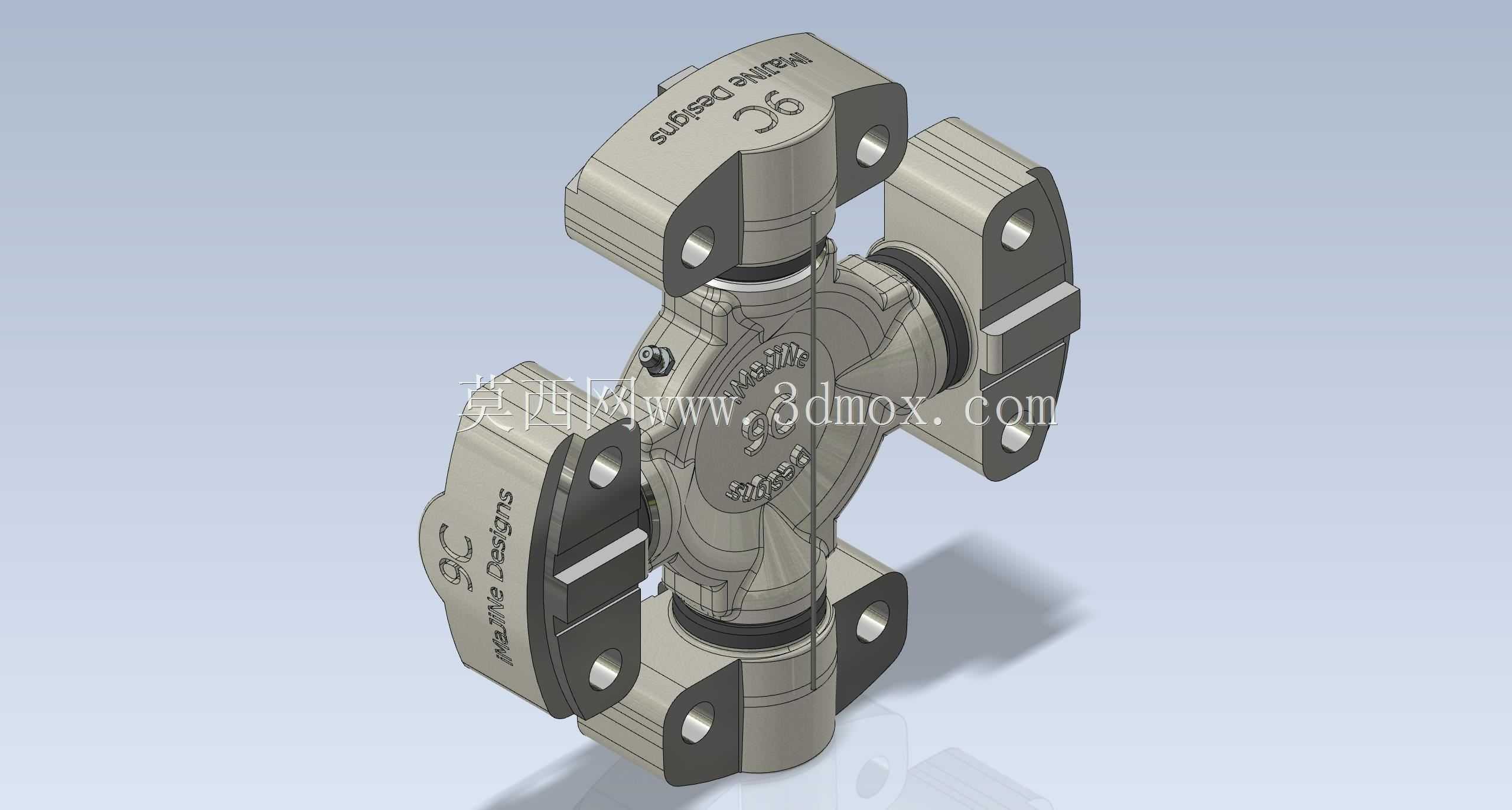

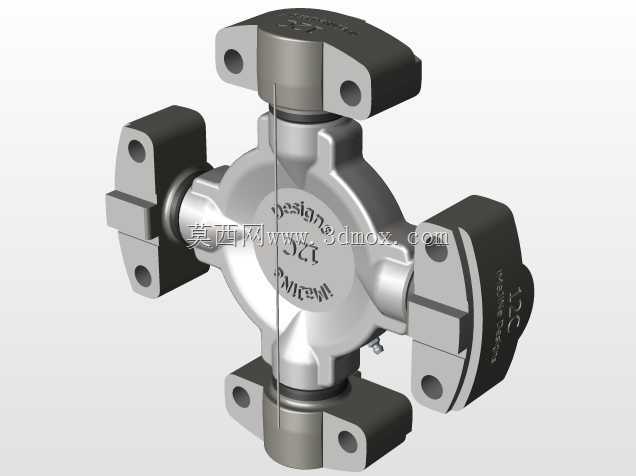

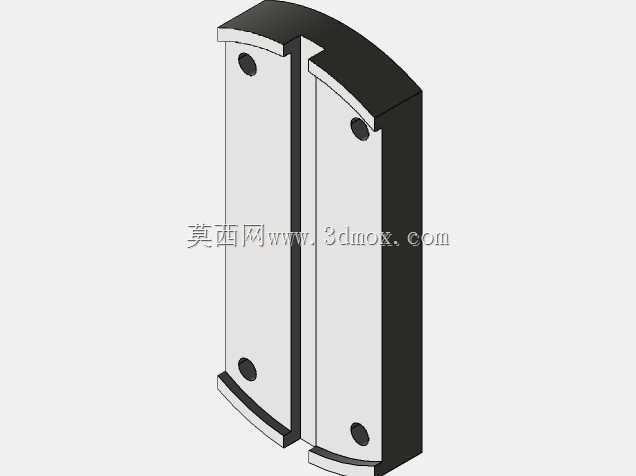

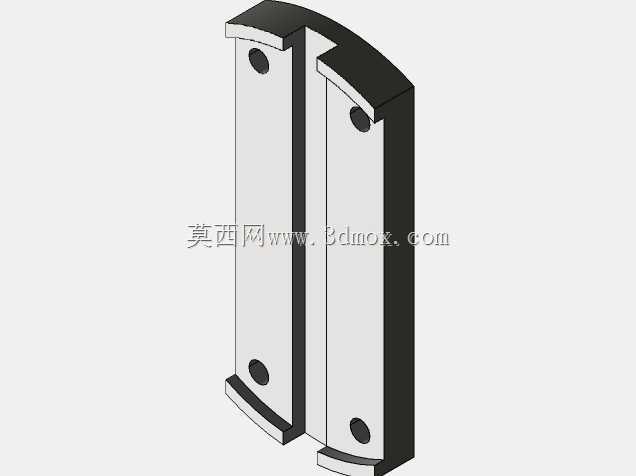

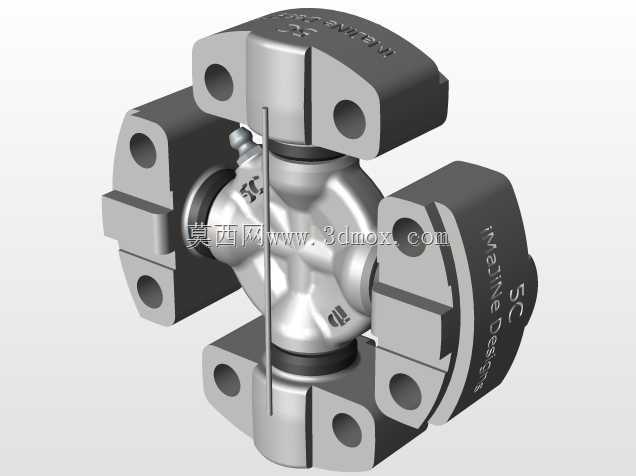

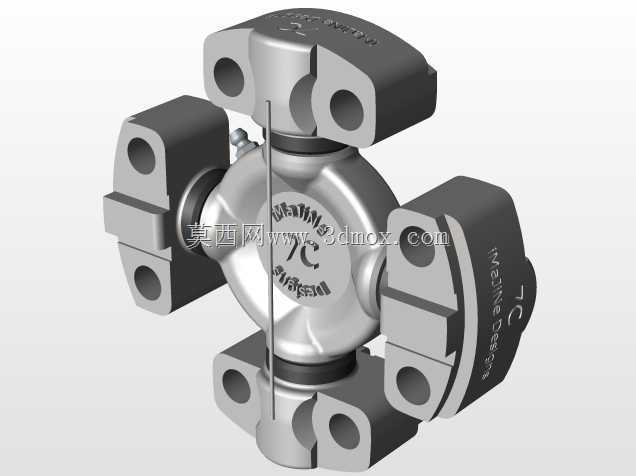

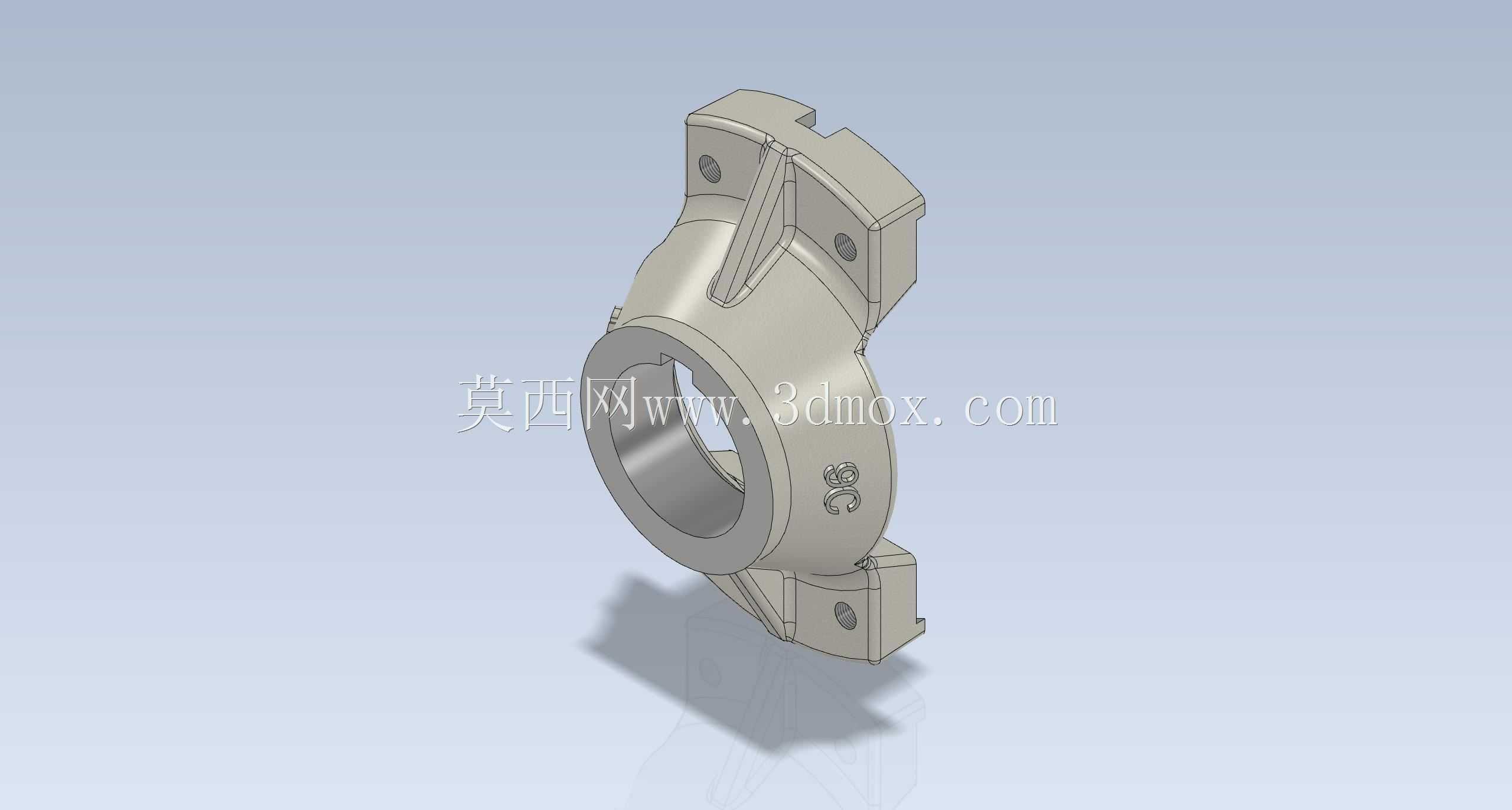

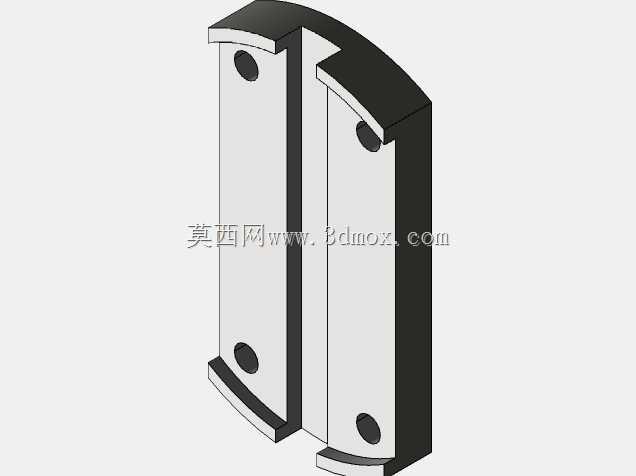

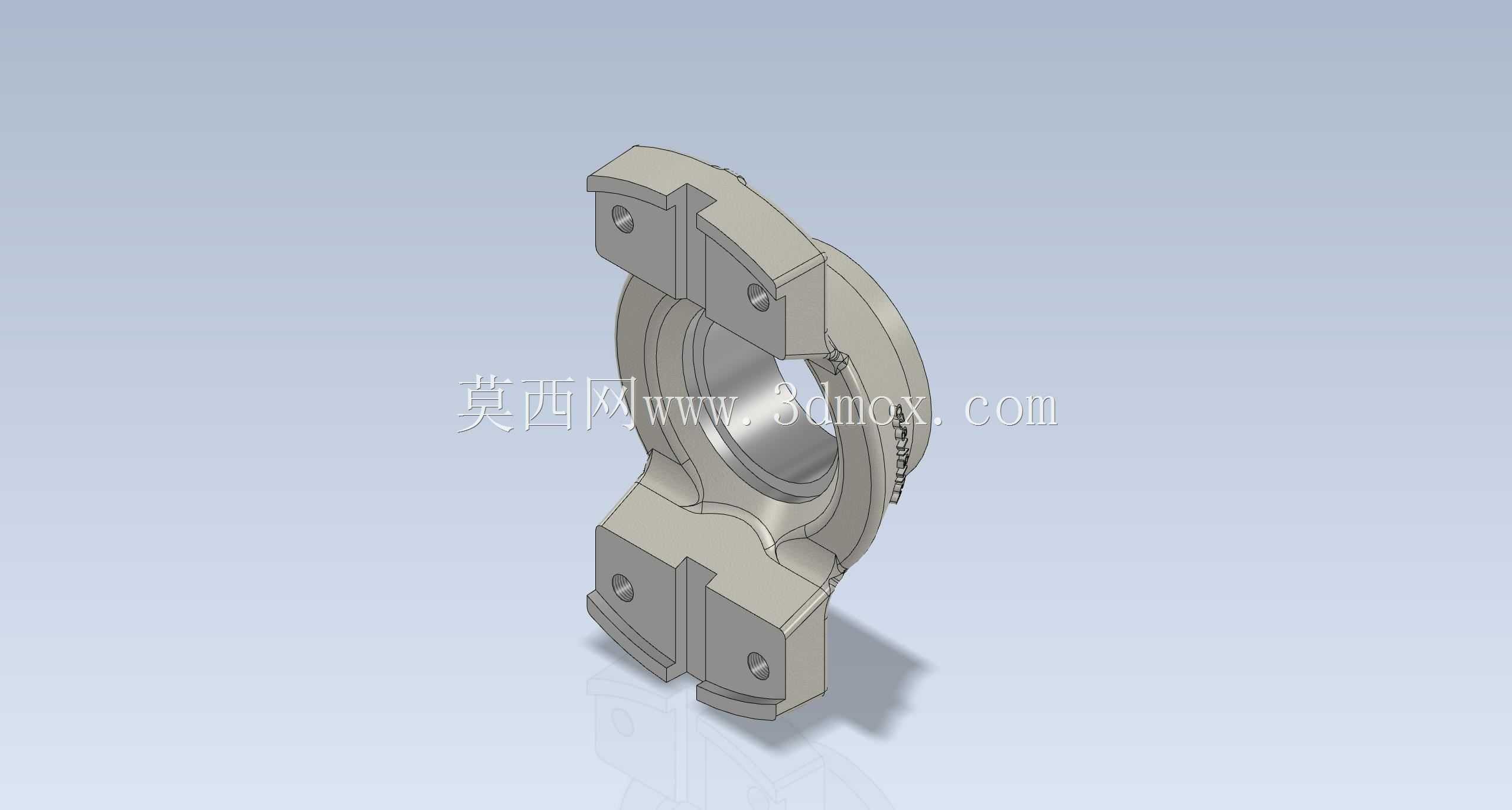

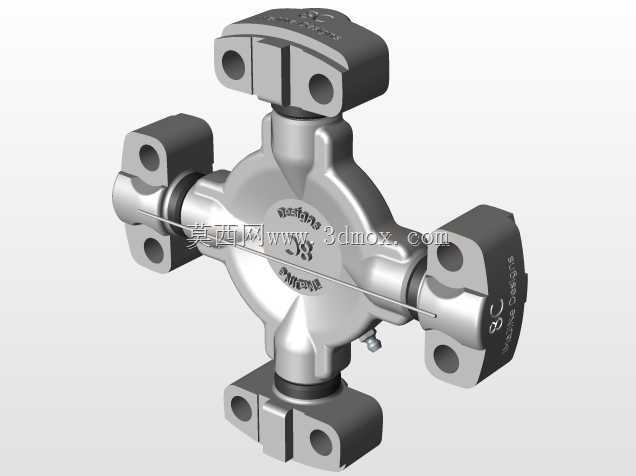

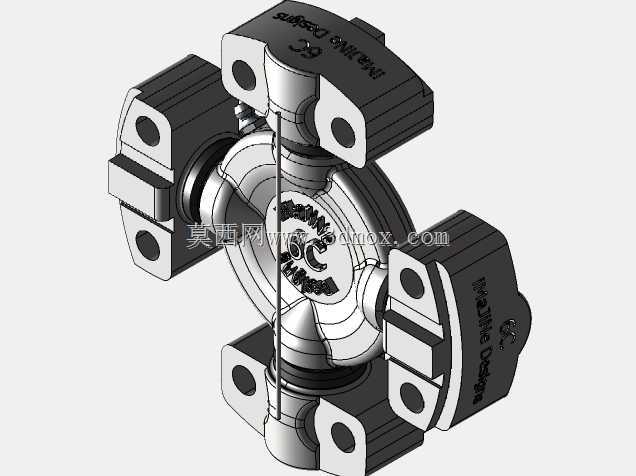

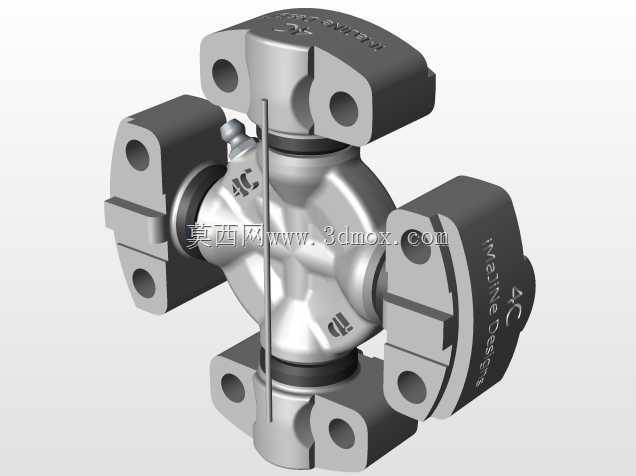

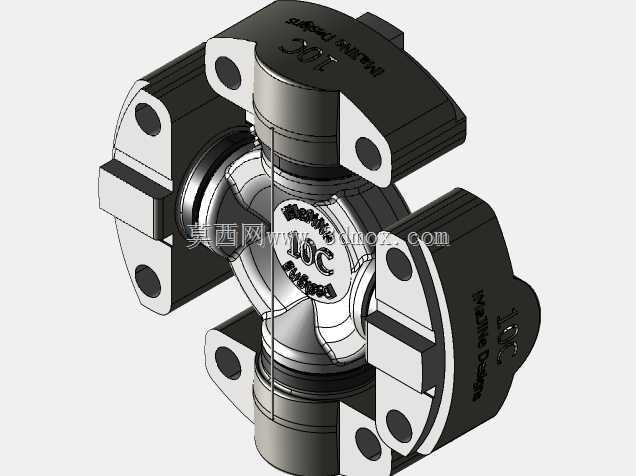

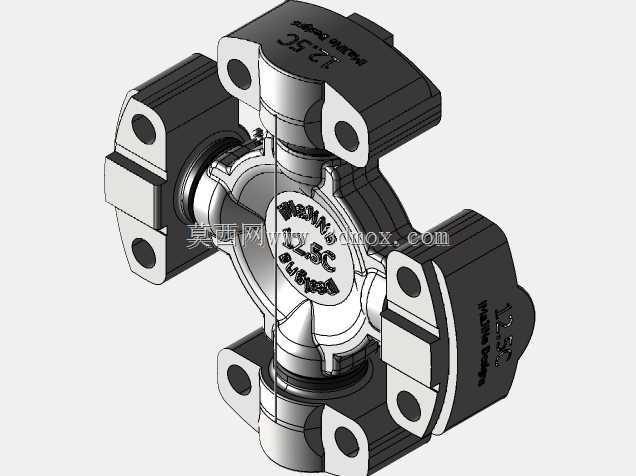

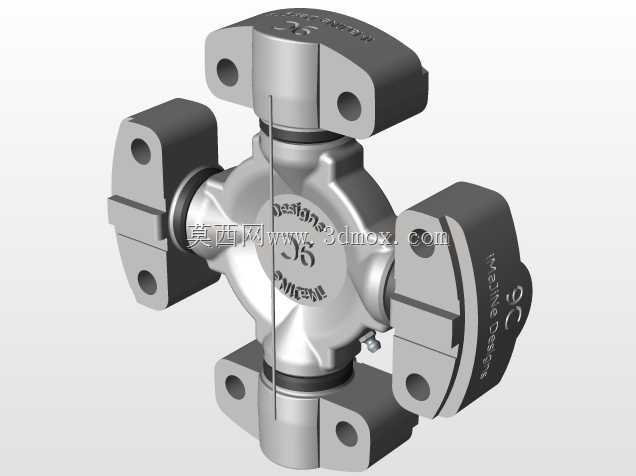

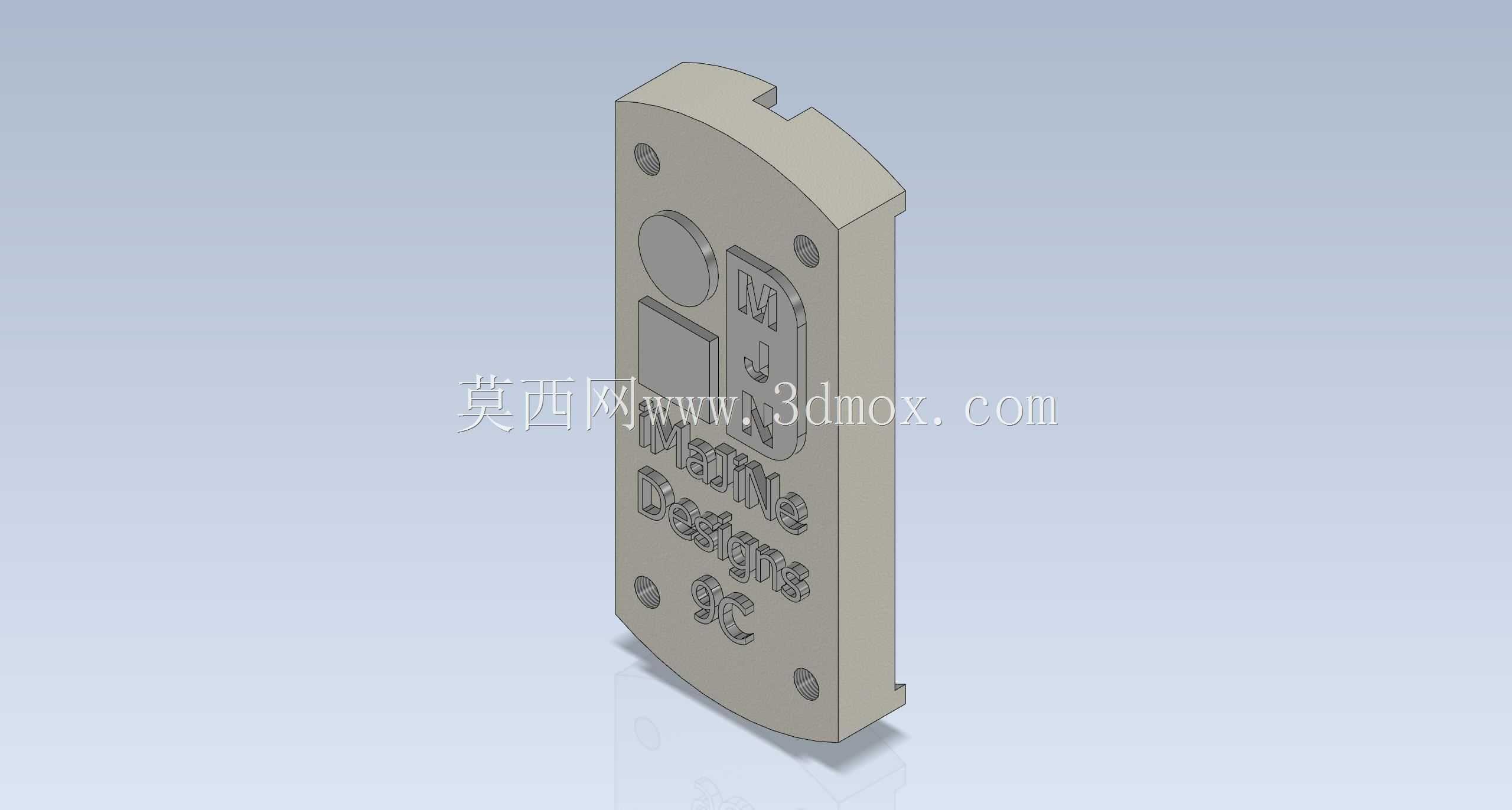

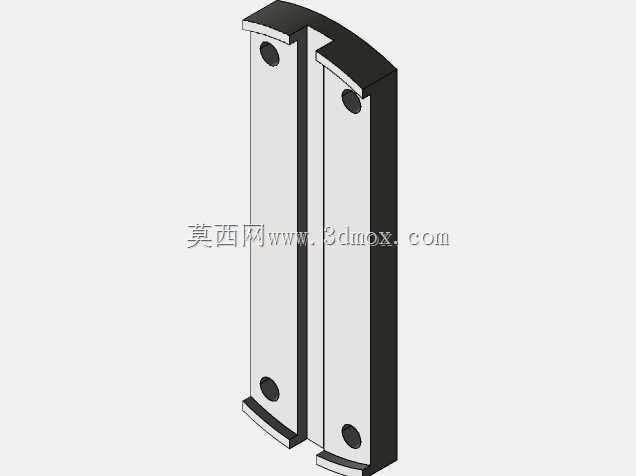

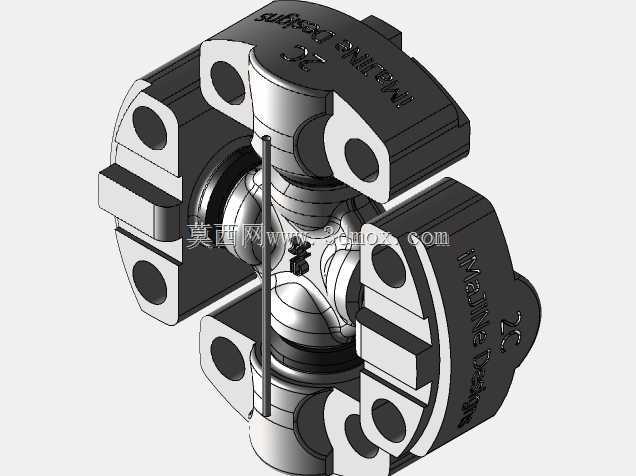

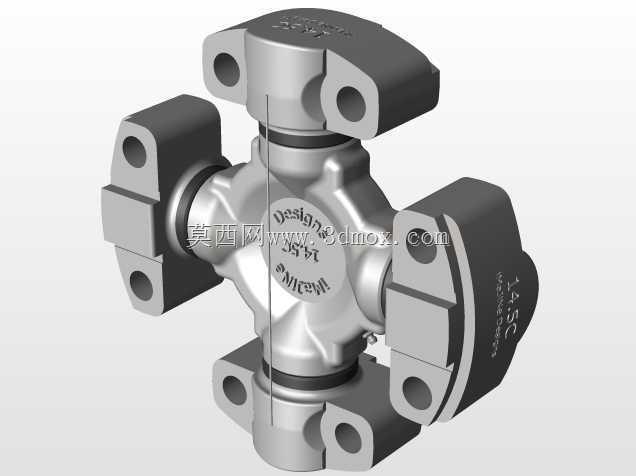

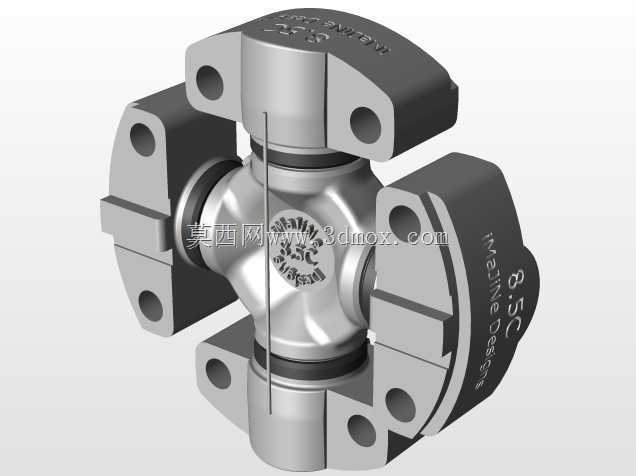

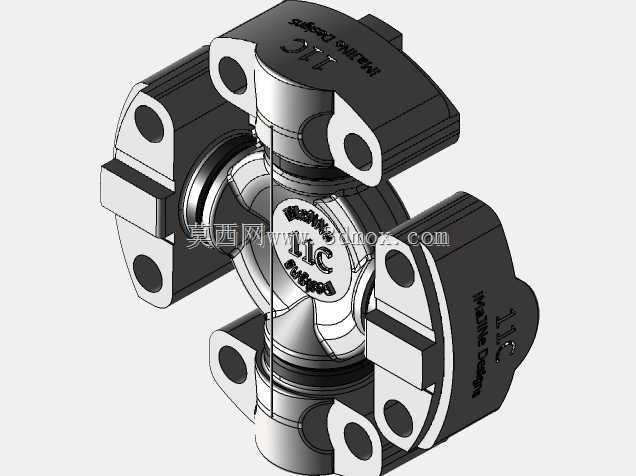

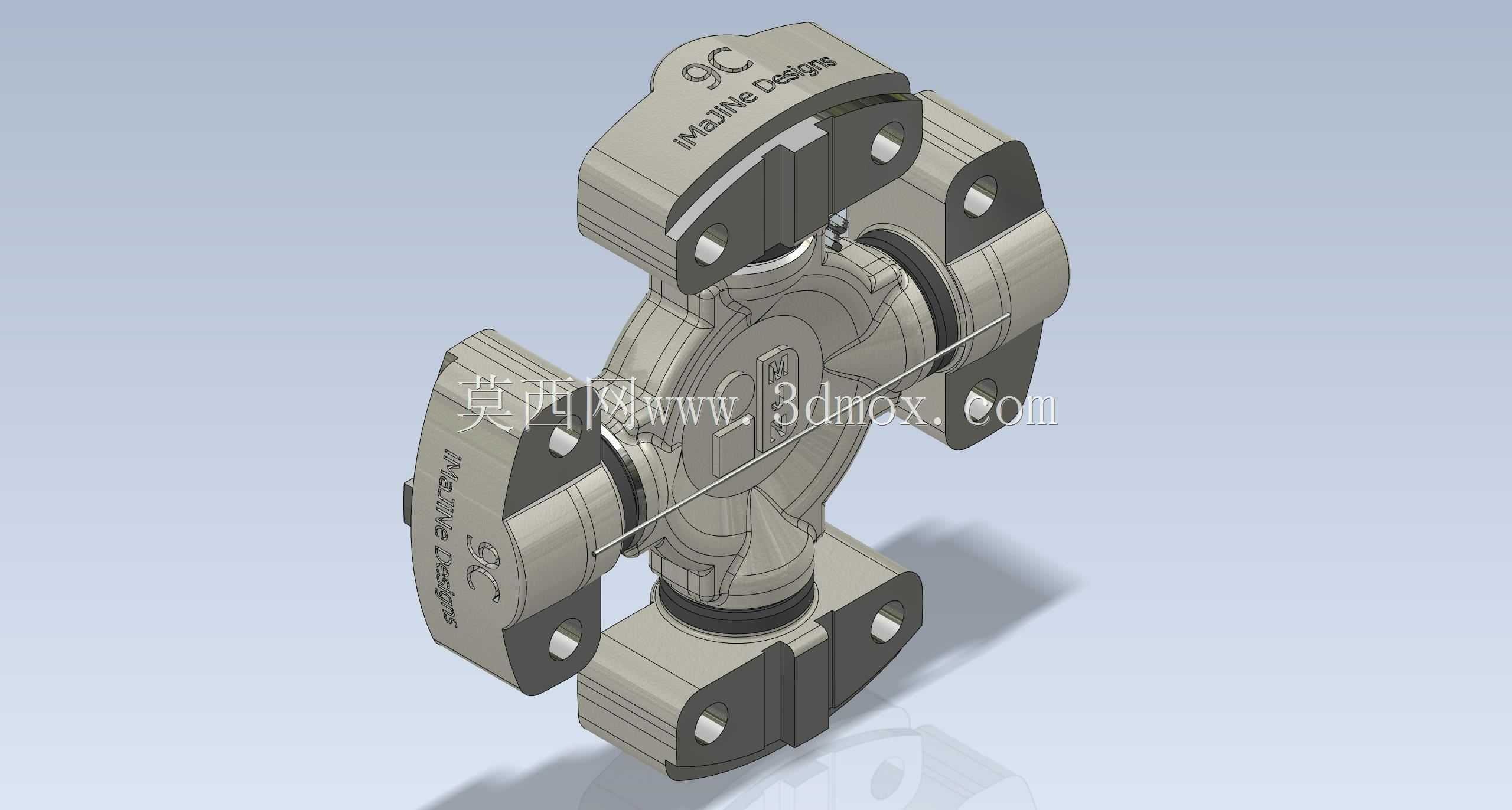

　　从功能特性来看，该万向节采用十字轴带轴承衬套的结构，四个轴端分别连接两侧的法兰叉架，轴端与叉架的配合部位设置了耐磨衬层，可降低反复摆动过程中的磨损量，延长部件的维护周期。配套的空白法兰没有预制连接孔位，用户可根据自身轭架的实际安装尺寸、螺栓孔分布自行加工孔位，适配不同规格的连接轴端，这种设计大幅提升了部件的适配范围，不用受标准法兰孔位的限制，对于自制改装、非标准设备的搭建来说，能减少大量的适配改造成本。

　　设计过程中，这类万向节的尺寸适配范围覆盖了小扭矩传动的常用区间，可适配的轴系夹角动态变化范围满足常规翼展结构的摆角需求，十字轴的轴颈直径经过载荷校核，可承受翼面摆动过程中产生的冲击载荷，避免瞬时扭矩过大造成轴颈断裂。考虑到小批量定制、改装场景的加工需求，结构设计时预留了3D打印适配的工艺余量，各部位的壁厚、圆角都符合增材制造的工艺要求，无需额外添加支撑即可完成打印成型，打印后仅需简单打磨配合面即可完成装配，对于样机试制、小批量改装的场景来说，可大幅缩短零部件的制备周期。

　　安装边界方面，万向节的整体外形轮廓在最大摆角状态下不会超出法兰的外接圆范围，安装时只需保证两侧叉架的安装面与对应轴端的垂直度，即可避免运转过程中出现附加载荷。法兰与轭架的连接面为平面贴合结构，没有定位止口，用户可根据自身的定位需求加工定位销孔，或者依靠螺栓的预紧力实现摩擦力传动，适配不同扭矩等级的传递需求。十字轴的轴向预留了适当的窜动间隙，可补偿温度变化带来的尺寸形变，避免轴系受热膨胀后出现卡滞问题。

　　在实际选型应用中，这类万向节多用于小载荷、低转速的传动场景，比如小型翼展作业平台、改装特种作业装置的动力传递部位，不适合高转速、大扭矩的重载传动链路。装配时需注意四个轴端的衬套压装到位，保证叉架可绕十字轴灵活摆动，无卡滞、松旷问题，法兰与轭架连接时需对称拧紧螺栓，避免法兰面受力不均造成运转时的抖动。空白法兰的加工需注意孔位的同轴度，避免螺栓安装后出现别劲问题，影响万向节的角度补偿能力。
