传统木质船用舵轮三维结构设计

　　在中小型内河木质船舶、仿古观光游船的操控系统中，舵轮作为直接对接舵系传动机构的核心操控部件，其结构合理性直接决定航行过程中的转向操控精度与操作手感。不同于现代钢制液压舵轮的一体化铸造结构，传统木质船舵轮在设计时需要兼顾木质材料的力学特性与传统船舶的操控习惯，轮缘部分采用硬木层压拼接工艺，既保留木质部件温润的操作触感，又能通过层压结构抵消实木材料各向异性带来的变形风险，适配内河航行中温湿度变化较大的使用环境。

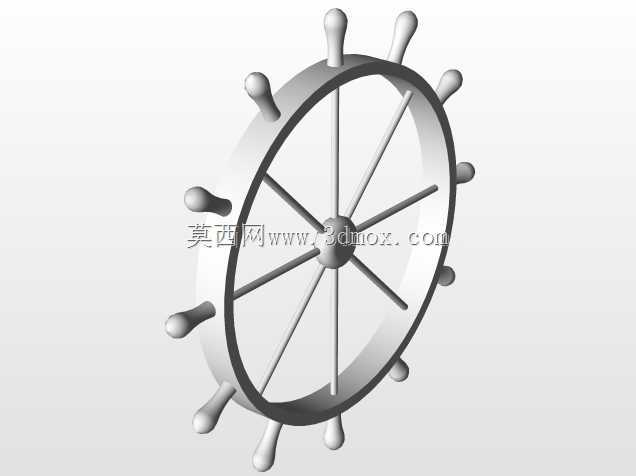

　　从结构布局来看，该舵轮采用中心轮毂加八根径向辐条的对称式结构，中心轮毂为金属嵌件结构，内孔加工有标准键槽，可直接与舵机的输入轴配合安装，安装时需保证轮毂端面与舵轴轴线的垂直度误差控制在0.1mm以内，避免转动过程中出现卡滞或旷量。辐条与轮缘的连接位置采用榫卯加金属销钉的复合连接方式，每根辐条的外端加工有梯形榫头，嵌入轮缘内侧对应的榫槽后，贯穿不锈钢销钉完成锁固，这种结构既利用榫卯结构承受转动时的剪切力，又通过金属销钉避免长期使用后榫接位置出现松脱，适配船舶航行中持续交变的操控载荷。

　　轮缘外侧均匀分布的圆柱形握柄，采用与轮缘同材质的硬木车削加工而成，握柄根部加工有外螺纹，直接拧入轮缘上预制的螺纹孔内，握柄的外圆做了圆弧过渡处理，直径控制在35mm，符合成年人手掌抓握的人机工程学尺寸，长时间操控不易产生疲劳。在实际船舶应用场景中，这类木质舵轮多用于没有助力液压系统的小型船舶，舵轮的转动直接通过钢索或连杆机构传递到船尾的舵叶上，因此舵轮的整体直径设计为800mm，利用轮径的杠杆效应降低操控时需要施加的力矩，即便在水流湍急的航段，操作人员也能通过较大的轮径获得足够的转舵力矩，轻松完成舵叶角度调整。

　　设计过程中需要重点考虑木质部件的防水防腐处理，所有木质构件的表面都需要做多层桐油浸涂处理，填充木材的纤维间隙，避免航行过程中江水或潮气侵入木材内部导致的膨胀、开裂或腐朽问题。金属连接件全部采用304不锈钢材质，避免长期在高湿度环境下出现锈蚀，保证舵轮整体的使用寿命达到木质船舶的大修周期。安装边界方面，舵轮安装后需要保证轮缘距离操控台面板的间隙不小于100mm，给操作人员的手部留出足够的抓握空间，同时舵轮下方的舵轴伸出长度需要匹配操控台的安装高度，保证站立操控时舵轮的中心高度与操作人员的肘部高度齐平，符合船舶操控的人机工程要求。

　　不同于现代船舶的集成化操控系统，这类传统木质舵轮没有复杂的电子辅助元件，纯机械的传动结构可靠性极强，即便在电气系统完全失效的情况下，依然可以通过舵轮完成船舶的转向操控，这也是很多内河作业船舶、仿古观光船依然选择这类结构舵轮的核心原因。在结构建模过程中，需要重点验证辐条与轮毂、辐条与轮缘连接位置的应力分布，在满舵操作的极限载荷下，连接位置的最大应力不能超过木材顺纹抗压强度的60%，避免长期大载荷操作下出现结构断裂。同时轮缘的圆度公差需要控制在2mm以内，保证转动过程中轮缘不会出现偏摆，确保操控手感的顺滑度。握柄的安装位置需要严格等分圆周，相邻两个握柄之间的夹角误差不超过0.5度，保证不同抓握位置下的操控力臂一致，避免转舵过程中出现力矩突变影响操控精度。
