管道闸阀操作手轮结构设计

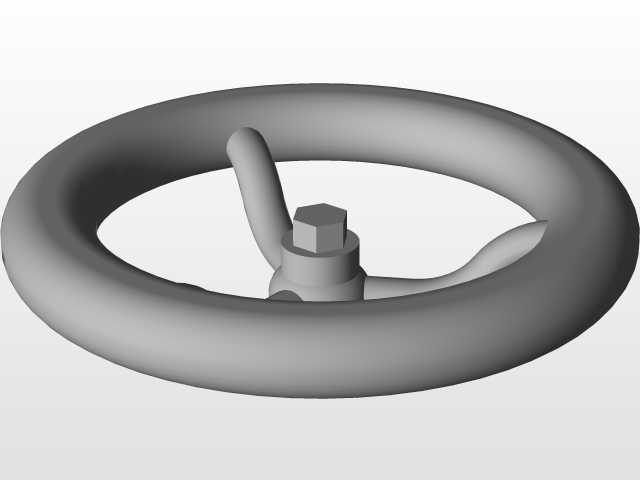

在工业流体输送管网、市政给排水管线、化工介质输送系统的现场运维场景里，闸阀手轮是操作人员直接接触的操作执行部件，其结构合理性直接决定阀门启闭操作的顺畅度与长期使用可靠性。这款手轮采用环形轮缘搭配三辐条支撑的结构形式，轮缘截面做了圆弧过渡处理，没有尖锐棱角，操作人员戴防滑劳保手套握持施力时，不会出现硌手、打滑的问题，即使在管线带压状态下启闭闸阀，也能稳定传递操作扭矩。中心位置设置了带六角嵌套的连接座，六角结构可以和阀杆顶端的六角头精准嵌合，配合中心的锁紧定位结构，能避免长期操作后手轮与阀杆出现相对滑转，减少操作空程。设计过程中优先考虑了操作力矩的传递效率，三根辐条采用等角度120度分布，从中心连接座平滑过渡到环形轮缘，没有应力集中的直角突变结构，在施加最大启闭扭矩时，辐条根部不会出现应力断裂风险，同时控制了整体重量，不会给阀杆顶端增加额外的偏载力矩。手轮的安装边界完全适配常规明杆闸阀的阀杆顶端尺寸，中心嵌套的六角孔尺寸匹配通用闸阀阀杆的六角头规格，轮缘外径设置在适合单人双手操作的区间，不需要加装额外的加力杆就能完成常规压力等级闸阀的启闭动作，当管线内介质压力较高需要更大操作力矩时，也可以通过敲击轮缘辐条的方式临时增力，结构强度完全能承受瞬时冲击载荷。轮缘下方预留了足够的操作间隙，安装后不会和闸阀的阀盖、填料压盖等部件产生运动干涉，手轮转动全程都有足够的手部操作空间，即使在管线排布密集的阀门井、车间管廊等狭窄安装场景下，操作人员也能顺利完成阀门开度调节。手轮表面没有多余的装饰结构，所有曲面都做了顺滑过渡，既方便铸造或注塑成型时的脱模，也不容易积留灰尘、油污，日常运维时擦拭清洁十分方便。中心连接座的轴向高度经过反复校核，既保证了和阀杆的配合长度足够传递扭矩，又不会因为过高导致手轮整体重心上移，减少阀杆长期承受的侧向弯矩，延长阀杆密封填料的使用寿命。在化工、油气等存在腐蚀介质的使用场景中，这种无死角的顺滑结构也不容易积存腐蚀性介质，能降低结构腐蚀速率，延长手轮的更换周期。
